Замена материнской платы Motorola Moto G7 Plus
Материнская плата Motorola G7 Plus — это центр всех процессов в телефоне. При её неисправности телефон, скорее всего, не сможет включиться или выполнять базовые функции. Это руководство по замене показывает, как получить доступ к материнской плате, снять и установить этот ключевой компонент относительно других внутренних частей телефона.
Перед началом загрузите приложение Rescue and Smart Assistant, чтобы создать резервную копию устройства и определить, связана ли проблема с программным обеспечением или оборудованием.
Шаг 1
Вставьте медиатор под экран, начиная с верхней части телефона.
Проведите медиатором по всему периметру дисплея, чтобы разорвать клей.
С правой стороны телефона (со стороны кнопок громкости) находится кабель, который соединяет экран с остальной частью телефона. Будьте осторожны, чтобы не повредить этот кабель.
Когда клей будет достаточно ослаблен, вы сможете отделить экран, осторожно приподнимая его с левой стороны телефона.
Хотя это не обязательно, лёгкое нагревание краёв дисплея феном для нагрева или iOpener ослабит клей.
Шаг 2

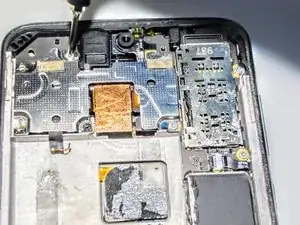

Удалите три винта 2,7 мм, окружающие основание кабеля дисплея, с помощью отвёртки Torx T5.
Осторожно снимите металлическую планку, закрывающую основание кабеля дисплея.
Шаг 3

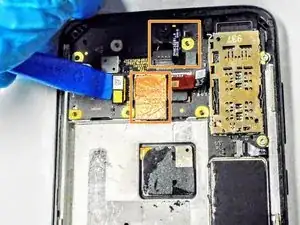

Используйте заострённый конец лопатки, чтобы приподнять металлическую крышку в отмеченном кругом месте.
Шаг 4
Под этой металлической деталью находится основа кабеля. Используйте лопатку, чтобы вертикально вынуть разъём из его гнезда.
Шаг 5

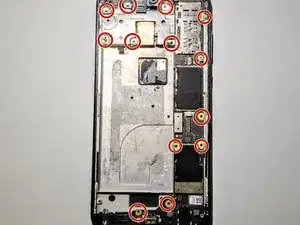

Снимите тринадцать винтов 2,7 мм, удерживающих крепёжную пластину задней камеры, с помощью отвёртки Torx T5.

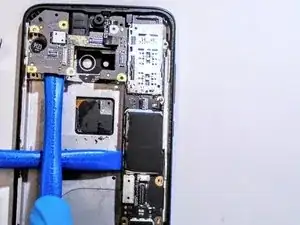

Используйте медиатор или лопатку, чтобы приподнять пластину с материнской платы.
Шаг 6

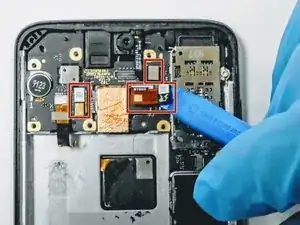

Используйте пластиковый инструмент для вскрытия, чтобы отключить три разъёма от материнской платы.
Поднимите заднюю камеру и медную пластину с платы.
Шаг 7
Вставьте пластиковый инструмент для вскрытия под правую и верхнюю части материнской платы и аккуратно отожмите её, чтобы освободить от корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
