Замена дочерней платы Motorola Moto G7 Power

Используйте это руководство для снятия или замены дочерней платы на вашем Motorola Moto G7 Power.

Перед началом скачайте приложение Software Fix, чтобы создать резервную копию устройства и определить, связана ли проблема с программным обеспечением или аппаратной частью.

Некоторые изображения могут визуально отличаться, например лоток для SIM-карты может быть снят с телефона. Для этой процедуры убирать лоток для SIM-карты не требуется.

Вам понадобится двусторонний скотч (например, лента Tesa) для приклеивания заменяемых компонентов.

Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой телефона. Это снижает риск опасного теплового события, если аккумулятор будет случайно повреждён во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Шаг 1

Приложите нагретый iOpener или тепловую пушку к нижнему краю экрана примерно на две минуты, чтобы размягчить клей.

Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть устройство — дисплей и внутренний аккумулятор чувствительны к нагреву.

Шаг 2

Прикрепите присоску к задней крышке как можно ближе к нагретому краю.

Сильным и равномерным тягом поднимите присоску, чтобы создать зазор.

В зависимости от возраста устройства это может быть сложно. Если возникают трудности, добавьте нагрева и попробуйте снова.

Вставьте медиатор для вскрытия в созданный зазор под задней крышкой.

Шаг 3

Проведите медиатором по дну за зазором, чтобы разрезать клей, фиксирующий заднюю крышку к среднему каркасу.

После разреза клей иногда снова сцепляется при остывании. Чтобы этого избежать, можно оставить медиатор в этом месте после реза и продолжать следующие шаги новым медиатором. Повторяйте это по каждому краю, оставляя медиатор и продолжая новым.

Шаг 4

Проведите медиатором по зазору на той же стороне телефона, где находится лоток для SIM-карты, чтобы разрезать клей, фиксирующий заднюю крышку к среднему каркасу.

Шаг 5

Проведите медиатором по зазору в верхней части телефона, чтобы разрезать клей, фиксирующий заднюю крышку к среднему каркасу.

Шаг 6

Слегка приподнимите заднюю крышку, начиная с правого бока.

Это предотвратит повреждение разъёма датчика отпечатка пальца под левой частью задней крышки.

Если приподнятие крышки затруднено, разрежьте оставшийся клей медиатором. Повторное применение iOpener также поможет ослабить клей.

Используйте палец, чтобы надавить на датчик отпечатка, пока он не отделится от задней крышки.

Шаг 7

Снимите заднюю крышку, следя за тем, чтобы не повредить датчик отпечатка пальца.

При повторной сборке следуйте этому руководству для установки клеёв, вырезанных по размеру для вашего устройства.

Шаг 8

Вставьте заострённый конец лопатки в выемку на крышке разъёма датчика отпечатка пальца сверху.

Аккуратно подденьте крышку, чтобы открыть её.

Снимите крышку.

Шаг 9

Используйте заострённый конец лопатки, чтобы поддеть разъём датчика отпечатка пальца и отключить его.

Шаг 10

Используйте отвертку T5 Torx, чтобы выкрутить десять винтов, крепящих крышку материнской платы к среднему каркасу:

Девять винтов по 3.5 мм

Один винт 3.0 мм

Шаг 11

Вставьте плоский конец лопатки под крышку материнской платы.

Подденьте крышку материнской платы вверх, чтобы приподнять её с платы.

Снимите крышку материнской платы.

Шаг 12

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём аккумулятора.

Шаг 13

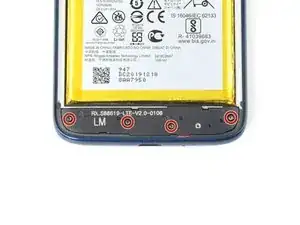

Используйте отвертку T5 Torx, чтобы открутить четыре винта 2.5 мм, крепящие крышку дочерней платы к среднему каркасу.

Шаг 14

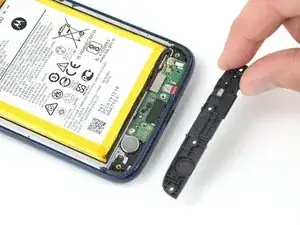

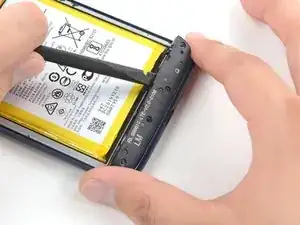

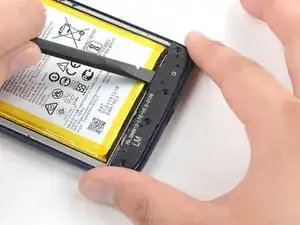

Вставьте плоский конец лопатки под крышку дочерней платы и подденьте вверх.

Снимите крышку дочерней платы.

Шаг 15

Следуйте этому руководству для подробных инструкций по отключению коаксиального разъёма.

Просуньте один из наконечников пинцета под чёрный кабель до плотного прилегания к разъёму и поднимите прямо вверх от платы.

При повторной установке удерживайте разъёмы на месте и аккуратно нажмите их вниз. Разъёмы «щёлкают» в свои гнёзда аналогично металлическим кнопкам на куртке.

Шаг 16

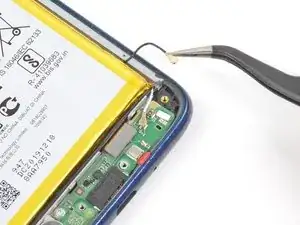

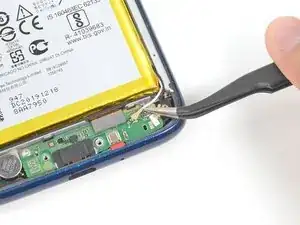

Подденьте одним из наконечников пинцета белый провод так, чтобы он плотно прилегал к разъёму, и аккуратно поднимите его вертикально вверх от платы.

Шаг 17

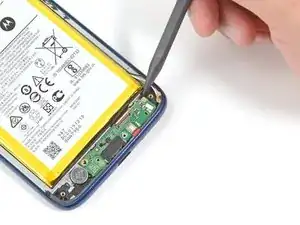

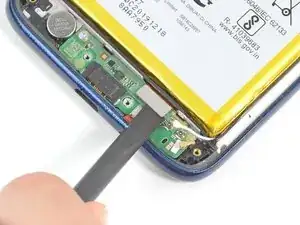

Используйте плоский конец лопатки, чтобы приподнять разъём межсоединительного кабеля и отсоединить его.

Шаг 18

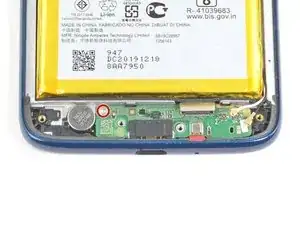

Отверткой Torx T5 выкрутите 3 мм винт, фиксирующий дочернюю плату к средней раме.

Шаг 19

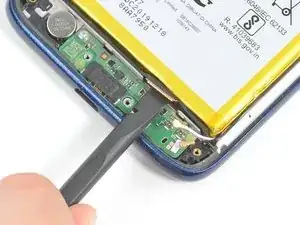

Вставьте заострённый конец лопатки под правую сторону дочерней платы и приподнимите её от средней рамы.

Снимите дочернюю плату.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Отнесите электронные отходы в пункт приёма, сертифицированный по стандарту R2 или e-Stewards.

Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Motorola Moto G7 Power Answers.

Сравните новый запасной компонент с оригинальной деталью — возможно, потребуется перенести оставшиеся компоненты или снять защитные клеевые полосы с новой детали перед установкой.
