Замена материнской платы Blackberry Torch 9800
Этот гид проведет Вас через шаги по удалению материнской платы в Blackberry Torch 9800. Установка новой материнской платы выполняется в том же порядке, но в обратном направлении. Этот проект аннулирует гарантию на ваш телефон.
Шаг 1
Снимите заднюю крышку и батарею.
Открутите четыре винта с помощью отвертки T6.
Удаление верхнего правого винта (с синей крышкой) аннулирует гарантию.
Шаг 2

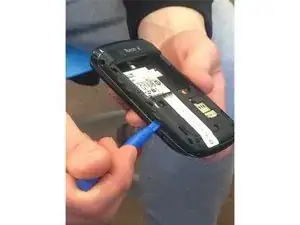

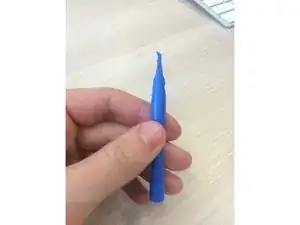

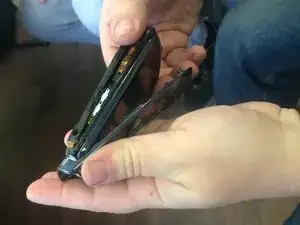

Снимите боковую отделку с помощью пластикового открывающего инструмента.
Приложите давление, чтобы протолкнуть верхнюю сторону боковой отделки к телефону, одновременно оттягивая нижнюю часть от телефона для удаления боковой отделки.
Боковая отделка хрупкая и легко ломается, поэтому обращайтесь с ней осторожно.
Шаг 3

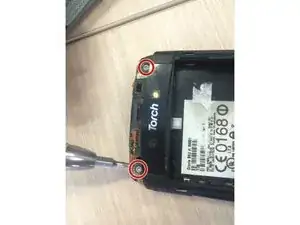

Удалите два винта, которые стали видимыми в верхней части устройства, с помощью отвертки T6.

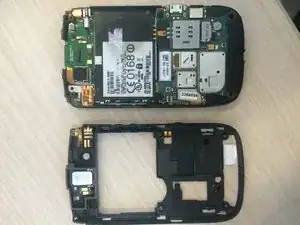

Теперь вы сможете легко поднять заднюю панель телефона.
Шаг 4

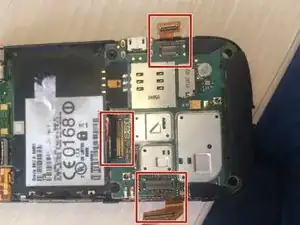

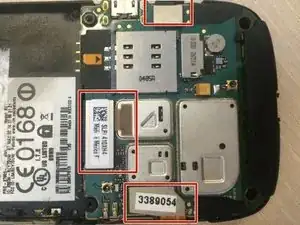

С помощью рук аккуратно отсоедините три крышки шлейфа от материнской платы.
Шаг 5

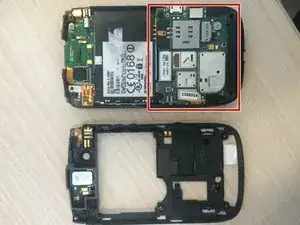

Немного приподнимите материнскую плату. Материнская плата останется прикрепленной к телефону небольшим антенным проводом.

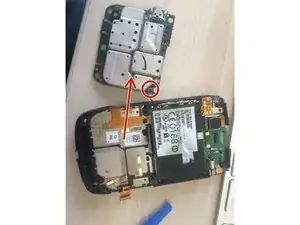

С помощью рук аккуратно поднимите зажим, прикрепленный к антенному проводу, вертикально вверх, от материнской платы.
Убедитесь, что не отсоединили антенный провод от зажима.
Материнская плата теперь должна полностью отделиться от телефона.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
