Замена экрана Blackberry Torch 9810

Снимите заднюю крышку телефона

Извлеките аккумулятор

Отвинтите четыре винта с помощью отвертки T6

Если вы открутите винт, выделенный красным, гарантия станет недействительной!

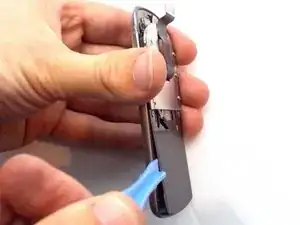

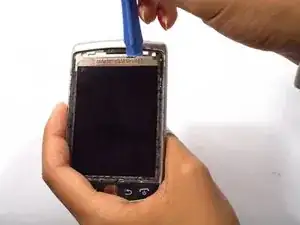

Снимите переднюю серебристую окантовку с помощью пластиковых инструментов для вскрытия, покачивая её до освобождения.

Это трудно снять, но при аккуратных действиях она должна отойти.

После снятия окантовки вы найдёте ещё два винта в верхней части. Отвинтите их отверткой T6.

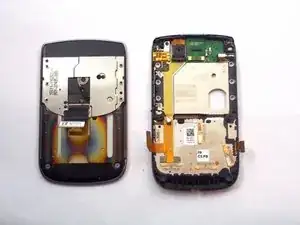

Используйте пластиковый инструмент для съёма, чтобы полностью снять заднюю крышку.

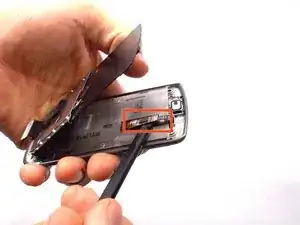

Отключите чёрный антенный провод от логической платы.

Отклейте три ленточных шлейфа

Они оранжевые и расположены по обеим сторонам, а также в верхней части логической платы

Шлейф, обведённый жёлтым, приклеен к серебристой крышке. Потяните ленточный шлейф вверх в сторону области аккумулятора.

Извлеките логическую плату

Отвинтите шесть маленьких золотистых винтов

Отделите экран от его рамки

После этого шага вам понадобится торкс-меньше, чем T4. Обведённый дисплейный модуль можно заменить целиком, если вы хотите. В этом случае это финальный шаг.

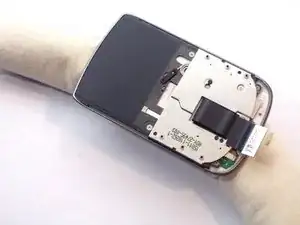

Прогрейте дигитайзер

Снимите золотистую липкую плёнку, прикрепляющую дигитайзер к экрану

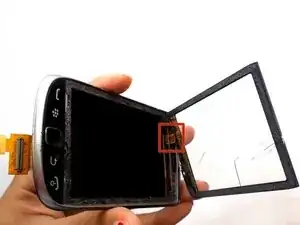

Отделите дигитайзер от экрана

Осторожно: не рвите ленточный шлейф на левой стороне дигитайзера. Он будет снят на более позднем шаге.

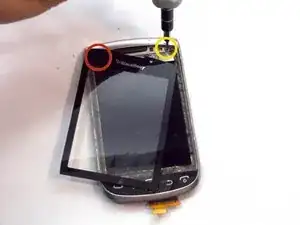

Сдвиньте дигитайзер, чтобы открутить оба обведённых винта битой T4.

Винт, отмеченный красным, находится под экраном; будьте внимательны к ленточному шлейфу в верхнем левом углу.

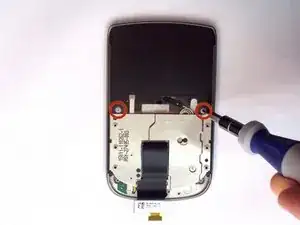

Отвинтите обведённые винты битой T2.

В наборах иногда нет биты достаточно малого размера для этих винтов. Если у вас нет подходящей биты, приобретите её или замените весь модуль экрана и дигитайзера.

Серебристая пластина может закрывать винты. Если вы их не видите, сдвиньте пластину в другой конец сборки.

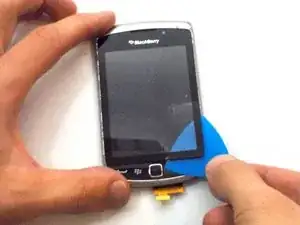

Используйте пластиковый инструмент для вскрытия, чтобы разделить узел.

Этот ленточный шлейф выходит при простом рывке.

Снимите дигитайзер с лицевой части телефона, осторожно выводя ленточный шлейф из паза.

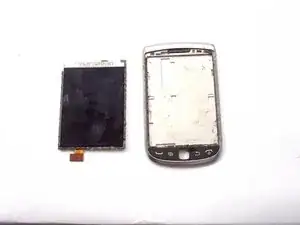

Снимите экран с помощью инструментов для вскрытия.

Вся задняя часть экрана приклеена к сборке, что затрудняет его снятие. Поскольку эта деталь уже повреждена, не бойтесь приложить усилие, чтобы вытащить её.
