Замена передних кнопок Blackberry Storm 9530

Найдите два выключателя в нижних углах задней крышки устройства.

Одновременно нажмите двумя большими пальцами или пальцами на оба выключателя и отстегните заднюю крышку от устройства.

Убедитесь, что задняя крышка полностью отделилась от устройства. У Вас должно остаться два отдельных элемента: задняя крышка и устройство с открытой внутренней частью.

После снятия задней крышки найдите батарею, расположенную в прямоугольной верхней половине устройства.

Подденьте батарею и заднюю часть устройства плоским концом лопатки или пальцем, если лопатки нет.

Батарея имеет определённую ориентацию в виде горизонтального прямоугольника. Перед сборкой убедитесь, что золотистые контакты выровнены с золотистыми полосами на батарее.

Найдите SIM-карту после вынутой батареи. SIM-карта обычно располагается в центре телефона и зафиксирована металлическим лотком.

Осторожно извлеките SIM-карту, сдвинув её вверх из металлического лотка. Для этого шага инструменты не требуются.

SIM-карта имеет определённую ориентацию при обратной установке. Убедитесь, что золотистые контакты выровнены с золотистыми полосами в лотке SIM-карты перед сборкой.

Поместите инструмент для поддевания под защитную пластиковую крышку объектива камеры и аккуратно подденьте её.

Убедитесь, что пластиковая крышка полностью снята, аккуратно отдернув её пальцами от устройства.

Переверните устройство так, чтобы сенсорный экран и логотип Blackberry были обращены к Вам.

Поместите инструмент для поддевания под переднюю пластиковую панель, расположенную под кнопками с красным и зелёным символами телефона.

Поднимите и снимите пластиковую панель, когда инструмент окажется на месте. Убедитесь, что пластиковая панель полностью отделяется от корпуса устройства.

Удалите два бронзовых винта Torx T6 длиной 3 мм под символами красной и зелёной трубки.

Снимите четыре серебристых винта Torx T6 длиной 3 мм на задней панели устройства.

Вставьте инструмент для поддевания в зазор между двумя пластиковыми боковинами устройства, чтобы отделить заднюю панель от передней.

Пройдите инструментом вдоль зазора, пока передняя и задняя панели полностью не разделятся.

Найдите серебристый динамик с маркировкой цифрами и буквами на задней панели устройства.

Поместите инструмент для поддевания под серебристый компонент динамика.

Используйте инструмент, чтобы аккуратно отжать динамик от панели, применяя лёгкую силу.

Отложите динамик в сторону после полного снятия.

При удалении динамиков повторная установка или повторное вставление может привести к их люфту. При сборке они могут выпадать или смещаться. Для фиксации может потребоваться клей.

Найдите красную шлейфовую ленточную перемычку, подключённую к плате. Красная ленточная перемычка расположена на правой стороне задней части телефона.

Отсоедините красную ленточную перемычку от платы, поддев боковую часть перемычки инструментом и аккуратно потянув вверх на себя.

Найдите жёлтую шлейфовую перемычку, расположенную непосредственно рядом с предыдущим местоположением красной перемычки.

Отсоедините жёлтую шлейфовую перемычку от платы тем же способом, что и красную в предыдущем шаге.

Отсоедините антенный кабель, расположенный в правом верхнем углу чёрной панели, с помощью инструмента для поддевания.

Вставьте инструмент под сторону антенного разъёма и аккуратно потяните вверх, чтобы отсоединить кабель.

Найдите второй антенный разъём в средней правой области задней панели. Он расположен в углу, где встречались красная и жёлтая шлейфовые перемычки.

Снимите антенный разъём тем же методом, что и верхний антенный разъём в предыдущем шаге.

Ослабьте нижнюю металлическую прижимную скобу кабеля, фиксирующую кабель, чтобы полностью отделить антенну от платы.

Снимите всю материнскую плату, теперь, когда все крепления и разъёмы, фиксировавшие её, удалены или отсоединены.

Возьмите материнскую плату за верхний правый край пальцами и аккуратно извлеките её, слегка потянув наружу.

Восстановите кнопки регулировки громкости и удобных клавиш, заменив всю среднюю панель.

Свяжитесь с вашим оператором или производителем телефона для получения информации о приобретении новой панели.

Обратите внимание, что LCD/сенсорный экран расположен непосредственно под панелью боковых кнопок.

Приготовьтесь снять LCD/сенсорный экран, который лежит прямо на передней панели телефона.

Снимите LCD/сенсорный экран, осторожно оттянув его от передней панели после того, как вы его обнаружили. Инструменты не требуются.

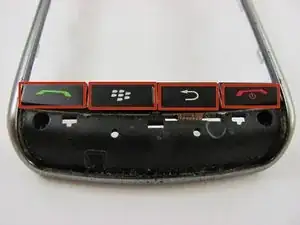

Если одна из этих кнопок повреждена или требует замены, можно заменить всю полосу кнопок целиком.

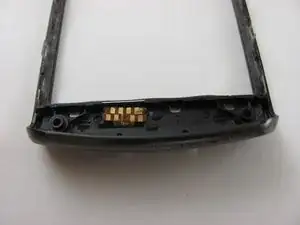

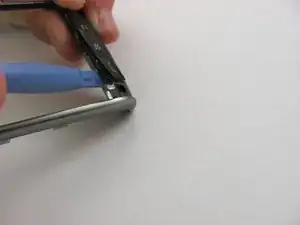

Сначала гибкий шлейф внутри рамки необходимо отсоединить с помощью лопатки.

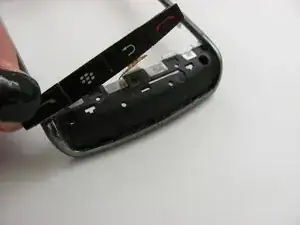

Далее кнопки необходимо поддеть и вынуть с передней панели.
