Замена динамика наушников Blackberry Storm 9530

Найдите два переключателя в нижних углах задней крышки устройства.

Используя большие пальцы или пальцы, одновременно нажмите два переключателя вперед и отсоедините заднюю крышку от устройства.

Убедитесь, что задняя крышка полностью отсоединена от устройства. У вас должны остаться две отдельные части: задняя крышка и устройство с открытым внутренним оборудованием.

Убедитесь, что батарея видна после удаления задней крышки, и найдите батарею в прямоугольной верхней части устройства.

Отделите батарею от задней части устройства с помощью плоского конца инструмента или пальца, если у вас нет инструмента.

Ваша батарея имеет специфическую ориентацию, напоминающую горизонтальный прямоугольник. Убедитесь, что золотые контакты выровнены с золотыми полосками на вашей батарее перед сборкой.

Найдите SIM-карту после удаления батареи. SIM-карта обычно расположена в центре телефона и закреплена металлическим лотком.

Аккуратно удалите SIM-карту, выдвинув ее вверх из металлического лотка. Для этого шага инструменты не нужны.

Во время замены убедитесь, что золотые контакты SIM-карты выровнены с золотыми полосками в лотке SIM-карты перед сборкой.

Поместите открывающий инструмент под защитную пластиковую крышку объектива камеры и аккуратно приподнимите их.

Убедитесь, что пластиковая крышка полностью удалена, осторожно подняв ее от устройства пальцами.

Переверните устройство так, чтобы экран и логотип Blackberry были направлены к вам.

Поместите открывающий инструмент под переднюю пластиковую крышку, расположенную под кнопками с символами красного и зеленого телефонов.

Приподнимите и удалите пластиковую крышку, когда инструмент будет на месте. Убедитесь, что пластиковая крышка полностью отсоединяется от остальной части устройства.

Удалите два бронзовых винта Torx T6 3 мм, расположенных под символами красного и зеленого телефонов.

Удалите четыре серебряных винта Torx T6 3 мм на задней части устройства.

Вставьте открывающий инструмент в щель между двумя пластиковыми сторонами устройства, чтобы разделить заднюю панель от передней.

Проведите открывающим инструментом вдоль щели, пока не останутся две отдельные передняя и задняя панели.

Найдите серебряный динамик, отмеченный цифрами и буквами на задней панели устройства.

Поместите открывающий инструмент под компонент серебряного динамика.

Используйте открывающий инструмент, чтобы приподнять динамик с панели с легким усилием.

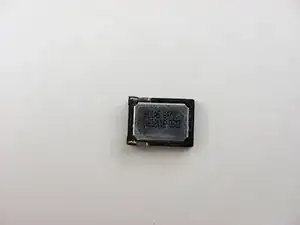

Отложите динамик в сторону, как только он будет полностью удален.

При снятии динамиков, замене или повторной установке может возникнуть неплотность. Это означает, что во время сборки они могут выпасть или сместиться. Клей может понадобиться для удержания динамика на месте.

Найдите красную шину с контактами, соединенную с материнской платой. Красная шина расположена с правой стороны задней части телефона.

Отключите красную шину с контактами от материнской платы, вставив открывающий инструмент под сторону контакта и осторожно потянув вверх к себе.

Найдите желтую шину с контактами, которая находится прямо рядом с исходным местоположением красной шины с контактами.

Отключите желтую шину с контактами от материнской платы, используя ту же технику, что и для отключения красной шины с контактами на предыдущем шаге.

Отключите антенную кабель, расположенный в верхнем правом углу черной панели, с помощью открывающего инструмента.

Вставьте открывающий инструмент под сторону соединения антенны и осторожно потяните вверх, чтобы отключить кабель.

Найдите второе соединение антенны, расположенное в средней правой части задней панели. Оно находится в углу, где встречаются красные и желтые шины с контактами.

Удалите соединение антенны, используя тот же метод, что и на предыдущем шаге для снятия верхней антенны.

Ослабьте нижний металлический зажим кабеля (который прижимает кабель), чтобы полностью отделить антенну от материнской платы.

Удалите всю материнскую плату, теперь когда все элементы, удерживающие её, были сняты или отключены.

Схватите верхний правый край материнской платы пальцами и аккуратно вытяните её.

Держите среднюю панель и поднимите её от корпуса, чтобы отделить панель кнопок от экрана и передней рамки.

Уберите среднюю панель кнопок в сторону после её полного отделения от экрана.

На нижней стороне средней панели находится кнопка экрана и дополнительные детали.

Замените обведённую кнопку экрана (если требуется), заменив всю среднюю панель.

Обратитесь к вашему оператору или производителю телефона для получения информации о приобретении новой панели.

Замените кнопки регулировки громкости и клавиши быстрого доступа, заменив всю среднюю панель.

Обратитесь к вашему оператору или производителю телефона для получения информации о приобретении новой панели.

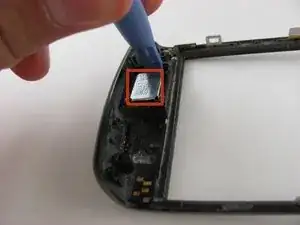

Сначала найдите динамик в верхнем правом углу передней панели

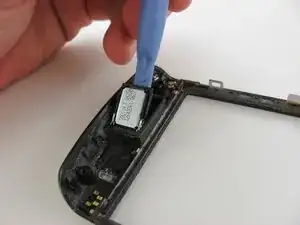

Затем, поместите свой пластиковый инструмент под динамик и аккуратно поднимите.

Вам возможно придется приложить немного усилий к динамику, так как его может быть трудно извлечь.

При удалении динамиков, их замена или повторная установка может привести к шатанию. Это означает, что во время повторной сборки они могут выпасть или сместиться. Может потребоваться клей, чтобы удержать динамик на месте.
