Замена считывателя SIM-карты BlackBerry Torch 9850
Этот ремонт важен, потому что считыватель SIM-карты — ключевой компонент телефона, так как в нём хранится вся информация. В этой модели телефон оснащён встроенным считывателем SIM-карты, поэтому если он не работает должным образом, его необходимо заменить.
Шаг 1

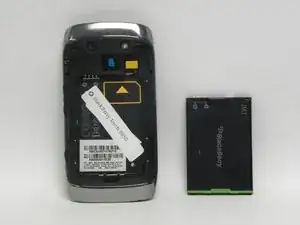

Снимите аккумулятор.
Используйте пластиковую лопатку или пальцы, чтобы аккуратно отщелкнуть аккумулятор снизу, нажимая и поднимая.
Шаг 2

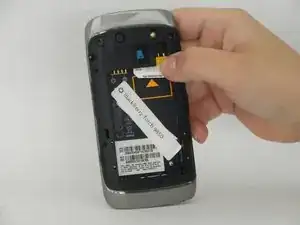

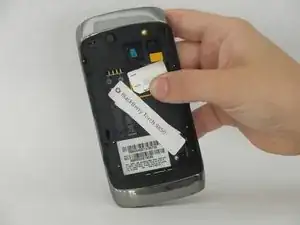

Извлечение SIM-карты.

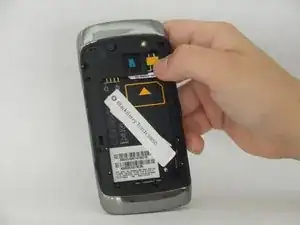

Нажмите и потяните вниз за жёлтую защёлку, пока SIM-карта не выпадет.
Шаг 3

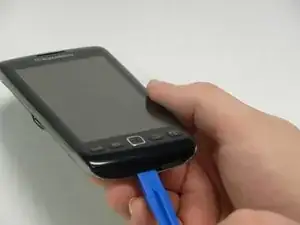

Снимите пластиковую рамку.

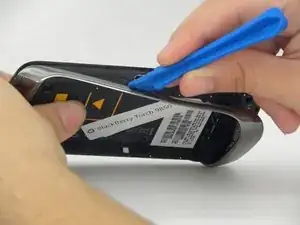

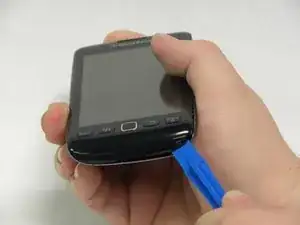

Чтобы снять пластиковую рамку на задней панели телефона, используйте пластиковую монтажную лопатку и аккуратно подденьте её.
Начните с центра внизу телефона и медленно продвигайтесь вокруг по всем сторонам.
Когда рамка ослабнет по обеим сторонам, можно аккуратно снять её руками.
Шаг 4
Удалите винты.
Вам нужно будет вынуть десять маленьких винтов, удерживающих заднюю часть телефона.

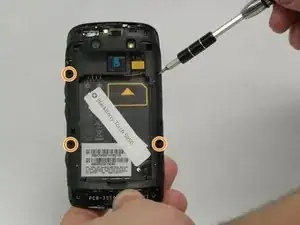

Начните с использования отвертки T5 Phillips, чтобы удалить четыре винта 4,5 мм на внешних углах телефона.

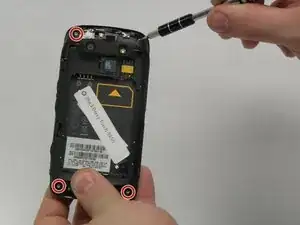

Далее используйте отвертку T4 Phillips, чтобы удалить четыре винта 4 мм по бокам устройства.

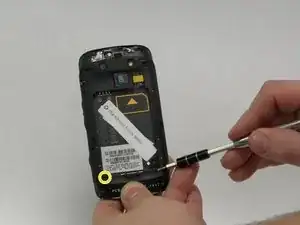

Наконец, снова используйте отвертку T4 Phillips, чтобы удалить оставшиеся два винта 2 мм внизу.
Шаг 5

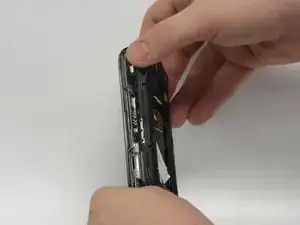

Снимите заднюю панель.

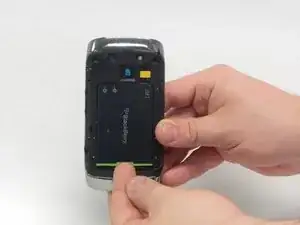

После того как все винты удалены, аккуратно снимите заднюю панель телефона руками.
Не тяните заднюю панель полностью — внутри есть гибкие шлейфы, которые сломаются, если вы это сделаете.
Шаг 6
Отключите основной гибкий шлейф.

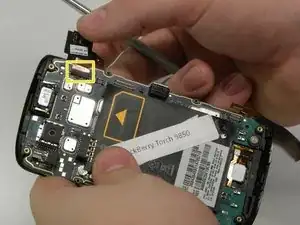

С правой верхней стороны телефона находится чёрный гибкий шлейф.
Используя металлический инструмент для поддёма, аккуратно приподнимите этот шлейф, чтобы разъединить переднюю и заднюю части телефона.
Шаг 7
Отключите оставшиеся гибкие шлейфы.
Имеются два медных гибких шлейфа.

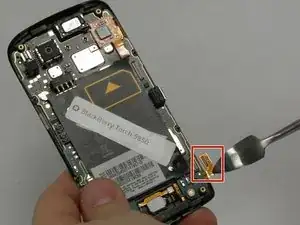

С помощью металлического поддёма аккуратно отключите первый медный шлейф внизу справа телефона.

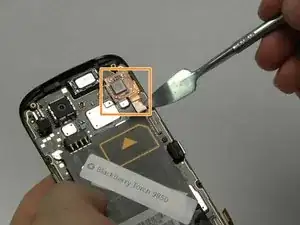

Аналогично отключите квадратный медный шлейф в верхней правой части телефона.
После отключения первого квадратного шлейфа откроется второй, который также можно отключить таким же образом.
Шаг 8
Снимите ЖК-экран.

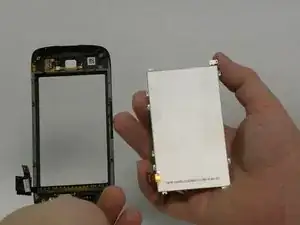

После выполнения всех предыдущих шагов можно снять дисплей.
Аккуратно подденьте маленькую защёлку в верхней части экрана, чтобы снять его.
Шаг 9

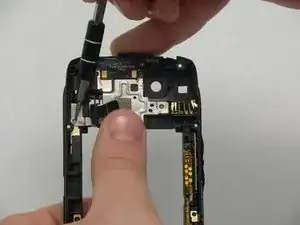

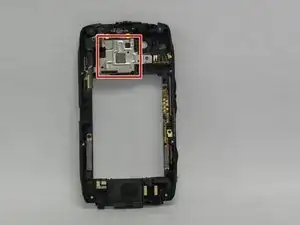

Удалите четыре винта крепления считывателя SIM-карты.
Удалите винт 1 мм с помощью отвертки T5 Phillips.
Удалите три винта 3 мм также с помощью отвертки T5 Phillips.
Шаг 10

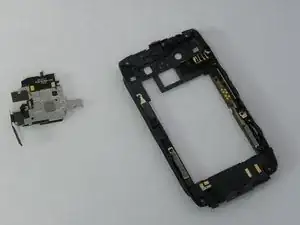

Снимите считыватель SIM-карты.

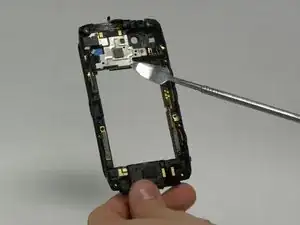

Используйте металлический инструмент для поддёма, чтобы аккуратно вынуть считыватель SIM-карты.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
