Замена ЖК-/сенсорного экрана Blackberry Storm 9530

Найдите два флажковых переключателя в нижних углах задней крышки устройства.

Одновременно сдвиньте два переключателя вперед большими пальцами или другими пальцами и снимите заднюю крышку с устройства.

Убедитесь, что задняя крышка полностью отделена от корпуса. У Вас должны получиться две отдельные части: задняя крышка и устройство с открытыми внутренними компонентами.

После снятия задней крышки найдите батарею: она расположена в прямоугольной верхней половине устройства.

Подденьте батарею и заднюю часть устройства плоским концом лопатки (spudger) или пальцем, если у Вас нет лопатки.

Батарея имеет определённую ориентацию и напоминает горизонтальный прямоугольник. Перед сборкой убедитесь, что золотистые контакты совпадают с золотистыми контактными полосами на батарее.

После извлечения батареи найдите SIM‑карту. SIM‑карта обычно расположена в центре телефона и зафиксирована металлическим лотком.

Аккуратно извлеките SIM‑карту, сдвинув её вверх из металлического лотка. Для этого шага инструменты не требуются.

SIM‑карта имеет определённую ориентацию при установке. При обратной сборке убедитесь, что золотистые контакты совпадают с контактными полосами в лотке SIM‑карты.

Поместите инструмент для открытия под защитную пластиковую крышку объектива камеры и аккуратно подденьте её.

Убедитесь, что пластиковая крышка полностью снята, аккуратно приподняв её пальцами и отведя от устройства.

Переверните устройство так, чтобы сенсорный экран и логотип Blackberry были обращены к Вам.

Поместите инструмент для открытия под переднюю пластиковую накладку, расположенную под кнопками с красным и зелёным значками телефона.

Поднимите и снимите пластиковую накладку, когда инструмент окажется в положении. Убедитесь, что накладка полностью отделяется от корпуса.

Удалите два бронзовых винта Torx T6 длиной 3 мм под кнопками с красным и зелёным значками телефона.

Удалите четыре серебристых винта Torx T6 длиной 3 мм на задней панели устройства.

Вставьте инструмент для открытия в зазор между двумя пластиковыми половинками корпуса, чтобы отделить заднюю панель от передней.

Проведите инструментом вдоль зазора, пока у Вас не останутся две разъединённые передняя и задняя панели.

Найдите серебристый динамик с маркировкой цифр и букв на задней панели устройства.

Поместите инструмент для открытия под серебристый динамик.

С помощью инструмента аккуратно приподнимите динамик с панели, прикладывая лёгкую силу.

Отложите динамик в сторону после полного снятия.

При снятии динамиков при повторной установке возможна люфтящая посадка. При сборке они могут выпасть или сместиться. Для фиксации может потребоваться клейкий материал.

Найдите красную ленту‑шлейф, подключённую к плате. Красная лента расположена с правой стороны задней части телефона.

Отключите красную ленту от платы, поддев инструментом сторону ленты и аккуратно потянув вверх в Вашу сторону.

Найдите жёлтую ленту‑шлейф, расположенную непосредственно рядом с прежним местоположением красной ленты.

Отключите жёлтую ленту от платы тем же способом, которым Вы отключали красную ленту в предыдущем шаге.

Отключите антенный кабель, расположенный в правом верхнем углу чёрной панели, с помощью инструмента для открытия.

Вставьте инструмент под сторону антенного соединения и аккуратно потяните вверх, чтобы отсоединить кабель.

Найдите второе антенное соединение в средней правой части задней панели. Оно расположено в углу, где сходятся красная и жёлтая ленты с контактными штырями.

Снимите антенное соединение тем же способом, что использовался при предыдущем шаге по удалению верхней антенны.

Ослабьте нижний металлический зажим кабеля (фиксирующий кабель), чтобы полностью отделить антенну от платы.

Снимите материнскую плату теперь, когда все крепления и разъёмы отсоединены или удалены.

Схватитесь пальцами за верхний правый край платы и аккуратно вытащите её наружу.

Держите среднюю панель и оторвите её от рамки, чтобы отделить панель центральных кнопок от экрана и передней рамки.

Отложите панель центральных кнопок после полного отделения от экрана.

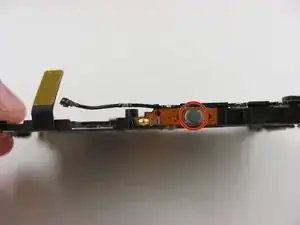

На внутренней стороне средней панели находятся экранная кнопка и вспомогательные детали.

Замените отмеченную экранную кнопку (при необходимости), заменив всю среднюю панель.

Свяжитесь с вашим провайдером плана или производителем телефона для получения информации о приобретении новой панели.

Замените кнопки регулировки громкости и вспомогательные клавиши, заменив всю среднюю панель.

Свяжитесь с вашим провайдером плана или производителем телефона для получения информации о приобретении новой панели.

Обратите внимание, что ЖК/сенсорный экран расположен непосредственно под боковой панелью кнопок.

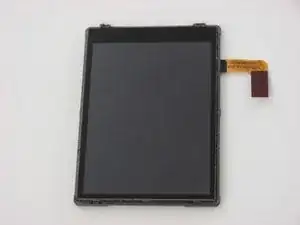

Подготовьтесь к снятию ЖК/сенсорного экрана, который лежит непосредственно на передней панели телефона.

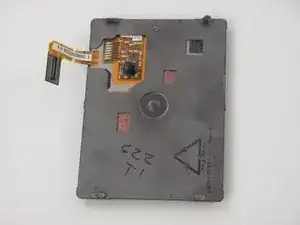

Снимите ЖК/сенсорный экран, оттянув его от передней панели после того, как вы его обнаружите. Инструменты не требуются.
