Замена кнопок блокировки и отключения звука Blackberry Storm 9530

Найдите два зажима в нижних углах задней крышки устройства.

Одновременно сдвиньте два зажима вперед большим пальцем или пальцами, чтобы отсоединить заднюю крышку от устройства.

Убедитесь, что задняя крышка полностью отделилась от устройства. В результате у вас должно остаться два отдельных элемента: задняя крышка и устройство с открытым внутренним оборудованием.

После снятия задней крышки вы увидите аккумулятор; найдите аккумулятор в прямоугольной верхней половине устройства.

Подденьте аккумулятор и заднюю часть устройства плоским концом лопатки или пальцем, если лопатки нет.

Аккумулятор имеет конкретную ориентацию в форме горизонтального прямоугольника. При сборке убедитесь, что золотистые контакты совпадают с золотистыми полосами на аккумуляторе.

После снятия аккумулятора найдите SIM-карту. SIM-карта обычно расположена в центре телефона и зафиксирована металлическим лотком.

Аккуратно извлеките SIM-карту, сдвинув её вверх из металлического лотка. Для этого шага инструменты не требуются.

SIM-карта имеет определённую ориентацию при установке. Убедитесь, что золотистые контакты совпадают с золотистыми полосами в лотке SIM-карты перед сборкой.

Поместите монтажный инструмент под защитную пластиковую крышку объектива камеры и осторожно подденьте её.

Убедитесь, что пластиковая крышка полностью снята, аккуратно подняв её пальцами.

Переверните устройство так, чтобы передний экран и логотип Blackberry были обращены к вам.

Поместите монтажный инструмент под переднюю пластиковую крышку, расположенную ниже кнопок с красным и зеленым символами телефонной трубки.

Поднимите и снимите пластиковую крышку после установки монтажного инструмента. Убедитесь, что пластиковая крышка полностью отсоединяется от остальной части устройства.

Удалите два бронзовых винта Torx T6 длиной 3 мм под символами красной и зеленой телефонной трубки.

Удалите четыре серебристых винта Torx T6 длиной 3 мм на задней панели устройства.

Вставьте монтажный инструмент в щель между двумя пластиковыми боковыми панелями устройства, чтобы отделить заднюю панель от передней.

Проведите монтажным инструментом по щели, пока не получите две разделённые панели — переднюю и заднюю.

Найдите серебристый динамик с маркировкой из букв и цифр на внутренней стороне задней панели устройства.

Поместите монтажный инструмент под серебристый компонент динамика.

С помощью монтажного инструмента подденьте динамик, применяя небольшую силу.

Отложите динамик в сторону после полного снятия.

При снятии, замене или повторной установке динамиков может появиться люфт. При сборке динамик может выпасть или сместиться. Для фиксации может потребоваться клей.

Найдите красную шлейфовую ленту с защёлкой, подключённую к материнской плате. Красная лента расположена на правой стороне задней части телефона.

Отключите красную шлейфовую ленту от материнской платы, поддев монтажным инструментом край защёлки и аккуратно потянув вверх к себе.

Найдите жёлтую шлейфовую ленту, расположенную непосредственно рядом с предыдущим положением красной шлейфовой ленты.

Отключите жёлтую шлейфовую ленту от материнской платы той же техникой, что и для красной ленты в предыдущем шаге.

Отключите антенный кабель, расположенный в правом верхнем углу чёрной панели, с помощью монтажного инструмента.

Подденьте монтажным инструментом сторону антенного разъёма и аккуратно потяните вверх, чтобы отсоединить кабель.

Найдите второй антенный разъём в средней правой части задней панели. Он находится в углу, где сходились красная и жёлтая шлейфовые ленты.

Снимите антенный разъём тем же способом, что и верхний антенный разъём в предыдущем шаге.

Ослабьте нижнюю металлическую прижимную скобу кабеля, фиксирующую кабель, чтобы полностью отделить антенну от материнской платы.

Снимите всю материнскую плату, теперь когда все элементы, закрепляющие её, удалены или отсоединены.

Схватите верхний правый край материнской платы пальцами и аккуратно извлеките её, потянув наружу.

Удерживая среднюю панель, приподнимите её от рамки, чтобы отделить среднюю панель с кнопками от экрана и передней рамки.

Отложите среднюю панель с кнопками после полного отделения её от экрана.

На нижней стороне средней панели находятся кнопка экрана и вспомогательные элементы.

При необходимости замените отмеченную кнопку экрана, заменив всю среднюю панель.

Свяжитесь с вашим поставщиком плана или производителем телефона, чтобы узнать подробности о получении новой панели.

Обратите внимание, что ЖК/сенсорный экран расположен непосредственно под боковой панелью с кнопками.

Подготовьтесь к снятию ЖК/сенсорного экрана, который размещён прямо на передней панели телефона.

Снимите ЖК/сенсорный экран, аккуратно оттянув его от передней панели после того, как найдёте его. Инструменты не требуются.

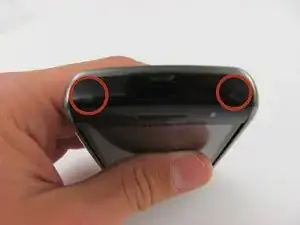

Кнопка блокировки находится в правом верхнем углу телефона, а кнопка отключения звука — в левом верхнем углу.

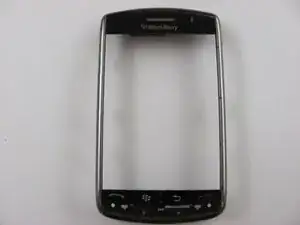

К сожалению, эти кнопки встроены в компонент передней панели, поэтому для их замены потребуется заменить переднюю панель.

Этот компонент можно получить у производителя или у поставщика услуг.
