Замена материнской платы Blackberry Storm 9530

Найдите два переключателя в нижних углах задней крышки устройства.

Нажмите на оба переключателя одновременно большим пальцем или пальцами, чтобы снять заднюю крышку с устройства.

Убедитесь, что задняя крышка полностью отделена от устройства. В результате у Вас должно получиться две отдельные детали: задняя крышка и устройство с открытыми внутренними компонентами.

Убедитесь, что после снятия задней крышки батарея стала видимой. Батарея расположена в верхней прямоугольной части устройства.

Отделите батарею от корпуса, используя плоский конец лопатки или палец, если лопатки нет.

Батарея имеет строгую ориентацию и выглядит как горизонтальный прямоугольник. При сборке убедитесь, что золотистые контакты батареи совпадают с золотистыми полосками на контактах.

После извлечения батареи найдите карту SIM. Она, как правило, расположена по центру телефона и зафиксирована металлическим лотком.

Аккуратно извлеките карту SIM, сдвинув её вверх из металлического лотка. Для этого шага инструменты не требуются.

Карта SIM должна быть установлена строго определенным образом. Перед сборкой убедитесь, что золотистые контакты карты совмещены с золотистыми полосками в лотке.

Поместите инструмент для вскрытия под защитную пластиковую накладку объектива камеры и осторожно отделите их.

Убедитесь, что пластиковая накладка полностью снята, аккуратно подняв её пальцами.

Поверните устройство передней панелью с сенсорным экраном и логотипом Blackberry к себе.

Поместите инструмент для вскрытия под переднюю пластиковую накладку, расположенную под кнопками с красным и зелёным значками телефона.

Поднимите и снимите пластиковую накладку, когда инструмент займёт своё место. Убедитесь, что накладка полностью отделилась от остальной части устройства.

Выкрутите два бронзовых винта Torx T6 длиной 3 мм, расположенные под кнопками с красным и зелёным значками.

Выкрутите четыре серебристых винта Torx T6 длиной 3 мм на задней панели устройства.

Вставьте инструмент для вскрытия в зазор между двумя пластиковыми частями устройства, чтобы отделить заднюю панель от передней.

Переместите инструмент вдоль зазора, пока передняя и задняя панели полностью не разделятся.

Найдите серебристый динамик с нанесёнными цифрами и буквами на задней панели устройства.

Поместите инструмент для вскрытия под серебристый элемент динамика.

Осторожно приподнимите динамик с панели, используя инструмент для вскрытия.

Отложите динамик в сторону после полного снятия.

При снятии, замене или установке динамиков он может оказаться неплотно закреплён. Это значит, что при сборке он может сдвинуться или выпасть. Для фиксации может понадобиться клей.

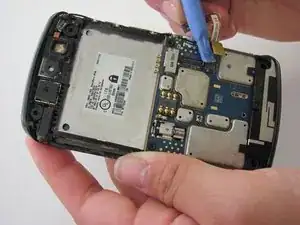

Найдите красный шлейф с язычком, подключённый к материнской плате. Он расположен справа на задней стороне телефона.

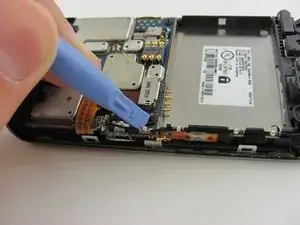

Отключите красный шлейф с язычком от материнской платы, вставив инструмент для вскрытия под край язычка и осторожно потянув его вверх на себя.

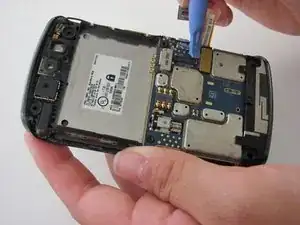

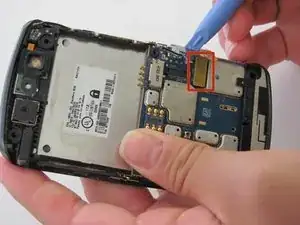

Найдите жёлтый шлейф с язычком, расположенный рядом с прежним местом крепления красного шлейфа.

Отключите жёлтый шлейф с язычком от материнской платы, используя тот же способ, что и для отключения красного шлейфа на предыдущем шаге.

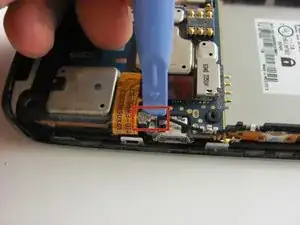

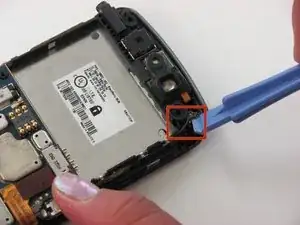

Отключите антенный кабель, расположенный в правом верхнем углу чёрной панели, с помощью инструмента для вскрытия.

Вставьте инструмент для вскрытия под край антенного разъёма и осторожно потяните вверх, чтобы отключить кабель.

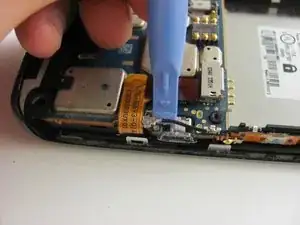

Найдите второе антенное соединение в средней правой части задней панели. Оно расположено в углу, где соединялись красный и жёлтый шлейфы с язычками.

Отключите антенный разъём тем же способом, что и верхнюю антенну на предыдущем шаге.

Ослабьте нижний металлический зажим кабеля (который фиксирует кабель), чтобы полностью отделить антенну от материнской платы.

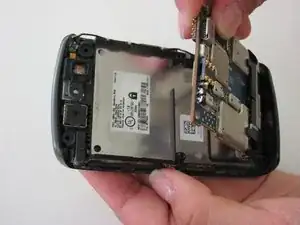

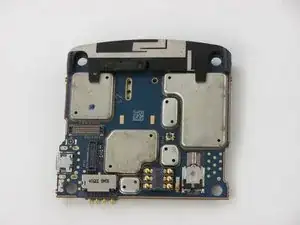

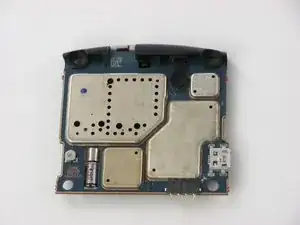

Теперь, когда все компоненты, удерживающие материнскую плату, удалены или отключены, извлеките её полностью.

Удерживайте правый верхний край материнской платы пальцами и аккуратно вытяните её.
