Замена кнопки экрана Blackberry Storm 9530

Найдите два переключателя в нижних углах задней крышки устройства.

Используйте большие пальцы или пальцы, чтобы одновременно сдвинуть оба переключателя вперёд и отсоединить заднюю крышку от устройства.

Убедитесь, что задняя крышка полностью отделилась от устройства. У вас должно остаться два отдельных элемента: задняя крышка и устройство с открытой внутренней начинкой.

Определите расположение аккумулятора — он становится видимым после снятия задней крышки и находится в прямоугольной верхней половине устройства.

Отделите аккумулятор от задней части устройства с помощью плоского конца лопатки или пальцем, если лопатки нет.

Аккумулятор имеет определённую ориентацию в форме горизонтального прямоугольника. Убедитесь, что золотые контакты совпадают с золотыми полосками на аккумуляторе перед сборкой.

Найдите SIM‑карту после снятия аккумулятора. SIM‑карта обычно расположена в центре телефона и закреплена металлическим лотком.

Осторожно извлеките SIM‑карту, сдвинув её вверх из металлического лотка. Для этого шага инструменты не требуются.

SIM‑карта имеет определённую ориентацию при установке. Убедитесь, что золотые контакты совмещены с золотыми полосками в лотке SIM перед сборкой.

Поместите инструмент для открывания под защитную пластиковую накладку объектива камеры и аккуратно подденьте её, применяя лёгкое усилие.

Убедитесь, что пластиковая накладка полностью снята, аккуратно приподняв её пальцами и удалив с устройства.

Переверните устройство так, чтобы сенсорный экран и логотип Blackberry были обращены к вам.

Поместите инструмент для открывания под переднюю пластиковую крышку, расположенную ниже кнопок с красной и зелёной телефонными пиктограммами.

Поднимите и снимите пластиковую крышку, когда инструмент окажется на месте. Убедитесь, что пластиковая крышка может быть полностью отделена от остальной части устройства.

Удалите два бронзовых винта Torx T6 длиной 3 мм под красной и зелёной телефонными пиктограммами.

Удалите четыре серебристых винта Torx T6 длиной 3 мм на задней панели устройства.

Вставьте инструмент для открывания в щель между двумя пластиковыми боковинами устройства, чтобы отделить заднюю панель от передней панели.

Проведите инструментом по щели до тех пор, пока передняя и задняя панели полностью не разделятся.

Найдите серебристый динамик с маркировкой из цифр и букв на задней панели устройства.

Подденьте инструментом для открывания серебристый компонент динамика.

Слегка поднимите динамик с панели с помощью инструмента.

Отложите динамик в сторону после полного снятия.

При снятии динамиков их повторная установка или возвращение на место может привести к люфту. Это означает, что при сборке они могут выпадать или смещаться. Для фиксации динамика может потребоваться клей.

Найдите красный шлейф с язычком, подключённый к плате. Красный шлейф с язычком находится на правой стороне задней части телефона.

Отключите красный шлейф от платы, вставив инструмент для открывания под край язычка и аккуратно потянув вверх в вашу сторону.

Найдите жёлтый шлейф с язычком, который расположен непосредственно рядом с прежним местом красного шлейфа с язычком.

Отключите жёлтый шлейф от платы тем же способом, которым вы отключали красный шлейф на предыдущем шаге.

Отключите антенный кабель, расположенный в правом верхнем углу чёрной панели, с помощью инструмента для открывания.

Вставьте инструмент под сторону антенного соединения и аккуратно потяните вверх, чтобы отсоединить кабель.

Найдите второе антенное соединение в средней правой части задней панели. Оно находится в углу, где сходились красный и жёлтый шлейфы с язычками.

Удалите антенное соединение тем же способом, что и верхнее антенное соединение на предыдущем шаге.

Ослабьте нижний металлический зажим кабеля (который фиксирует кабель), чтобы полностью отделить антенну от платы.

Снимите материнскую плату — теперь, когда все крепления и подключённые компоненты удалены или отключены, её можно извлечь полностью.

Захватите верхний правый край материнской платы пальцами и аккуратно вытащите её, потянув наружу.

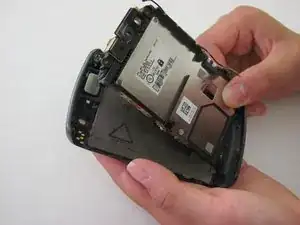

Удерживая среднюю панель, оттяните её от рамки, чтобы отделить среднюю панель с кнопками от экрана и передней рамки.

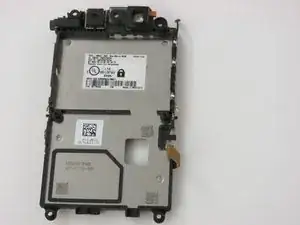

Отложите среднюю панель с кнопками в сторону после полного отделения от экрана.

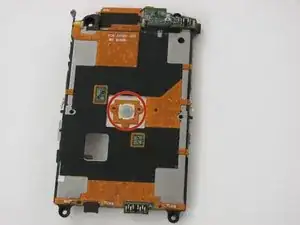

На тыльной стороне средней панели расположены кнопка экрана и вспомогательные детали.

При необходимости замените отмеченную кнопку экрана, заменив всю среднюю панель.

Свяжитесь с вашим поставщиком плана или производителем телефона для получения информации о приобретении новой панели.
