Замена экранного модуля Blu L120

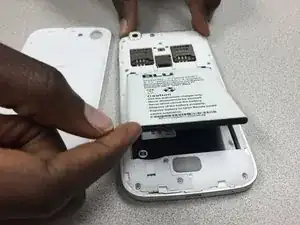

Снимите крышку, поддев выступ у нижней части телефона. Используйте ноготь, чтобы приподнять её.

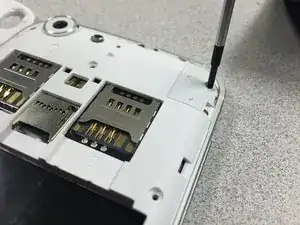

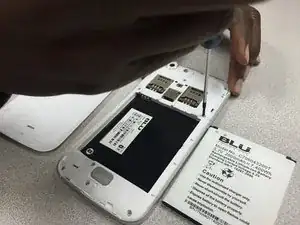

Удалите эти девять винтов небольшим крестовым (Phillips) отверткой. Все винты одинакового размера.

Под гарантийной наклейкой спрятан маленький винт. Вы можете либо удалить наклейку, либо проколоть её, чтобы добраться до винта.

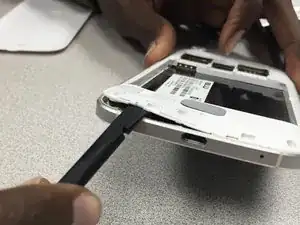

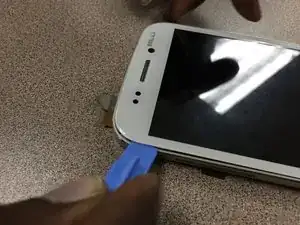

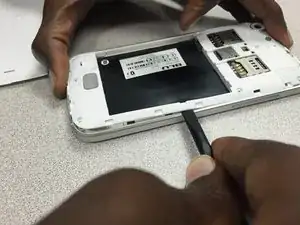

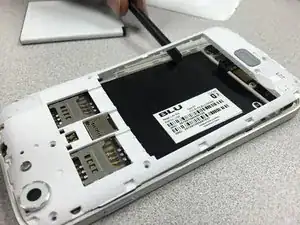

Используйте лопаточку, чтобы аккуратно отделить панель от рамки, начиная с нижнего левого угла и продолжая вдоль края телефона.

*ВНИМАНИЕ* при выполнении этого действия вы аннулируете гарантию производителя.

Продолжайте использовать лопаточку вокруг задней панели телефона, чтобы отделить обе части.

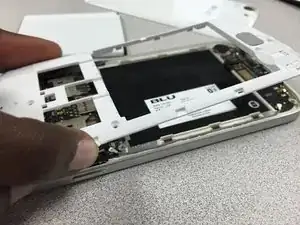

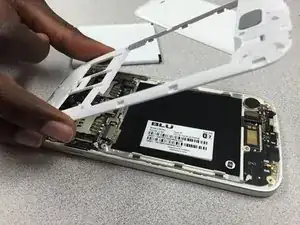

Когда вы обойдёте всю рамку, используйте обе руки, чтобы разъединить части.

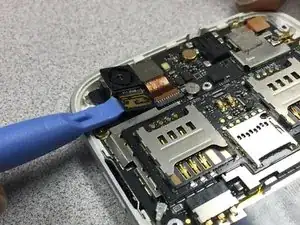

Используйте лопаточку, чтобы отсоединить камеру от устройства.

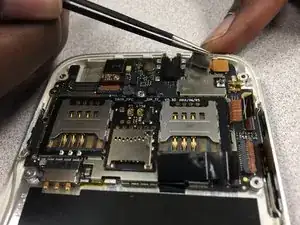

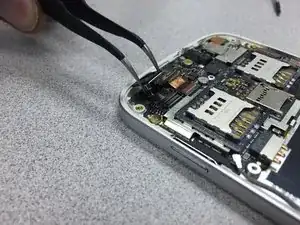

Аккуратно приподнимите камеру и используйте пинцет, чтобы вынуть её из телефона.

Установите камеру обратно. Затем соберите телефон, следуя инструкциям в обратном порядке.

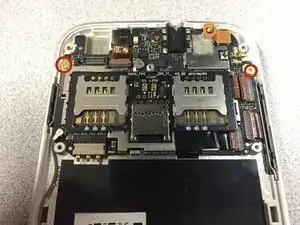

Удалите эти три винта с помощью отвертки Phillips 00. Обратите внимание на меньший винт, обведённый оранжевым.

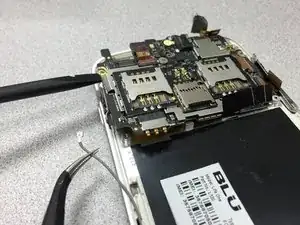

Затем аккуратно приподнимите металлический антеннный разъём на конце серого провода. Отведите провод в сторону.

Далее необходимо отсоединить эти три кабеля.

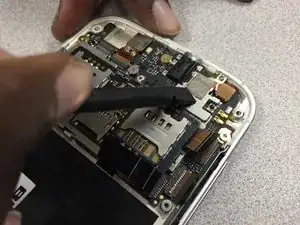

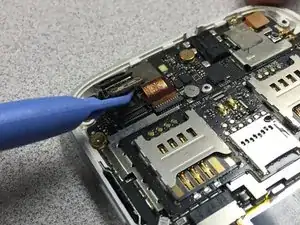

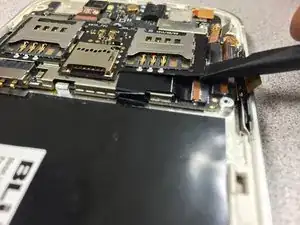

Используйте лопаточку, чтобы приподнять коричневую защёлку и освободить ленточный кабель.

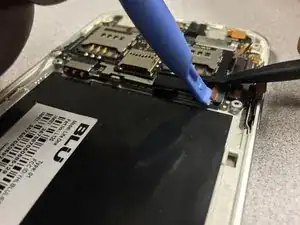

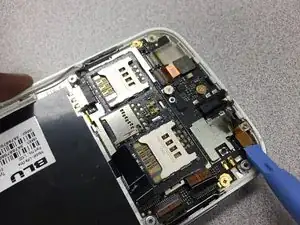

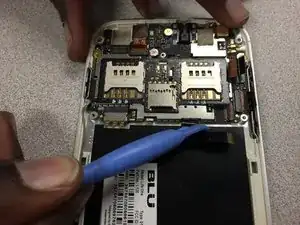

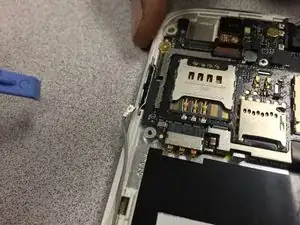

Для последнего ленточного кабеля используйте пластиковый медиатор, чтобы аккуратно приподнять плату под правым слотом для SIM-карты.

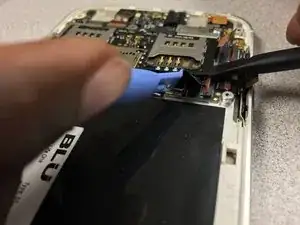

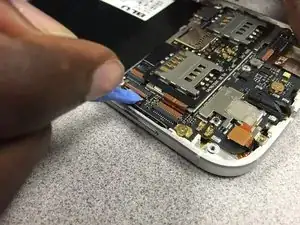

Затем лопаточкой приподнимите коричневую защёлку, удерживающую ленточный кабель.

Кабель теперь можно вытянуть назад из его разъёма.

С помощью медиатора отодвиньте сетчатую ленту, затем используйте пинцет, чтобы снять оставшуюся часть ленты.

Теперь, когда материнская плата готова к подъёму, убедитесь, что никакие кабели не мешают и не могут защемиться при извлечении платы.

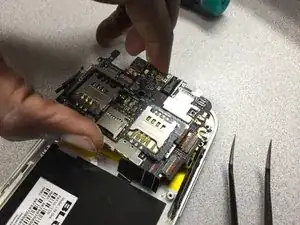

Просто приподнимите плату и выньте её.

Соберите телефон в обратном порядке, следуя инструкциям в обратном направлении.

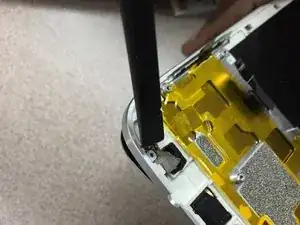

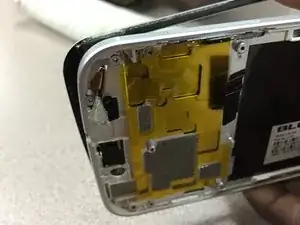

С помощью пинцета отогните жёлтую плёнку, чтобы освободить кабель от экрана.

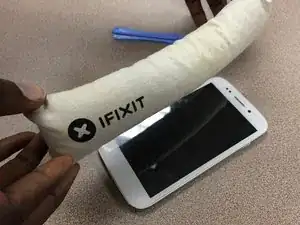

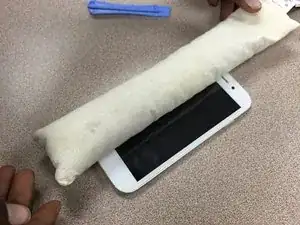

Мы использовали нагреватель iOpener, разогрели его и поместили на телефон на несколько секунд, чтобы размягчить клей.

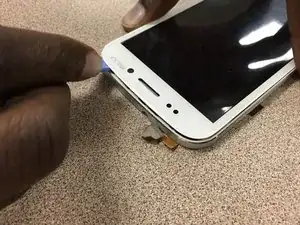

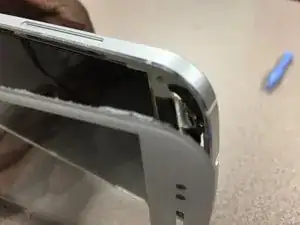

Когда экран нагрет и клей стал липким, вставьте пластиковый инструмент между стеклом и рамкой. Начните поднимать стекло по всему периметру рамки.

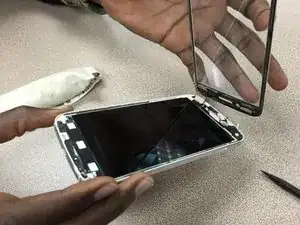

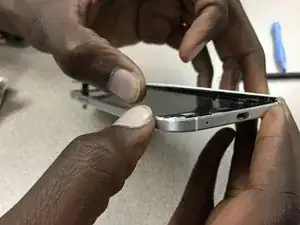

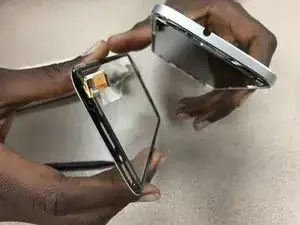

После отделения стекла от рамки лопаткой возьмите рамку и стекло обеими руками и разъедините детали. ВНИМАНИЕ: перед полным разъединением необходимо отсоединить ленточный кабель с задней стороны телефона.

Как видно, ЖК-панель всё ещё требует небольшой доработки, чтобы отделиться.

Возьмите медиатор и аккуратно протолкните кабель через вырез в рамке, чтобы отделить стекло.

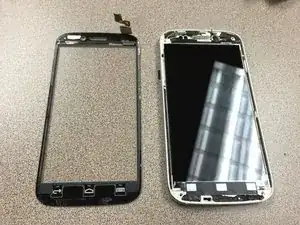

Поздравляем! Ваше устройство готово к установке новой стеклянной панели.
