Замена LCD и дисплея iPhone 6 Plus

Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться, если его случайно проколоть.

Выключите свой iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3.6 мм рядом с разъемом Lightning.

Если стекло вашего дисплея треснуто, ограничьте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте накладные полоски прозрачного упаковочного скотча поверх дисплея iPhone, пока вся поверхность не будет покрыта.

Это удержит стеклянные осколки и обеспечит структурную целостность при поднимании и отделении дисплея.

Носите защитные очки, чтобы защитить глаза от стекла, которое может отлететь во время ремонта.

Если разбитое стекло мешает прилинуть присоске на следующих шагах, попробуйте сложить прочный кусок скотча (например, клейкого) в ручку и поднимать дисплей с его помощью.

Следующие два шага демонстрируют Anti-Clamp, инструмент, который мы разработали для упрощения процедуры открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного описания использования Anti-Clamp, ознакомьтесь с этой инструкцией.

Тяните синий ручку назад, чтобы разблокировать ручки Anti-Clamp.

Сдвиньте ручки по левому или правому краю вашего iPhone.

Позиционируйте присоски около нижнего края iPhone прямо над кнопкой «Домой» — одна спереди, и одна сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность вашего iPhone слишком скользкая для удержания Anti-Clamp, вы можете использовать скотч, чтобы создать более цепкую поверхность.

Тяните синий ручку вперед, чтобы зафиксировать ручки.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и снова выровняйте ручки.

Вставьте пластиковую открывашку или инструмент под экран, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создает достаточную щель, поверните ручку на четверть оборота.

Не поворачивайте больше чем на четверть оборота за раз, и ждите несколько секунд между поворотами. Позвольте Anti-Clamp и времени выполнять свою работу.

Пропустите следующие три шага.

Используйте одну присоску, чтобы поднять переднюю панель:

Прикрепите присоску к экрану, прямо над кнопкой «Домой».

Убедитесь, что присоска плотно прижата к экрану для получения надежного уплотнения.

Если ваш дисплей сильно треснут, закрытие его слоем прозрачного упаковочного скотча может позволить присоске прилипнуть. В качестве альтернативы, вместо присоски можно использовать очень прочный скотч. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Держите iPhone одной рукой, потяните вверх за присоску, чтобы слегка отделить сборку передней панели от задней части корпуса.

Не спешите и прикладывайте постоянное усилие. Сборка дисплея значительно плотнее, чем у большинства устройств.

Используя пластиковую открывалку, начните аккуратно подрывать заднюю крышку, отводя её от сборки дисплея, продолжая тянуть вверх с помощью присоски.

Существует несколько защелок, соединяющих сборку передней панели с задней крышкой, поэтому вам может понадобиться использовать комбинацию присоски и пластикового открывателя, чтобы освободить сборку передней панели.

Потяните за пластиковый выступ, чтобы освободить вакуумный уплотнитель на присоске.

Удалите присоску из сборки дисплея.

Отделите конец сборки передней панели с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона в качестве шарнира.

Откройте дисплей под углом около 90º и опирайте его на что-то, чтобы он оставался в вертикальном положении, пока вы работаете с телефоном.

Добавьте резинку, чтобы закрепить дисплей на месте во время работы. Это предотвращает чрезмерное натяжение на кабели дисплея.

В экстренной ситуации вы можете использовать незакрытую консерву для удерживания дисплея.

Несколько защелок вдоль верхнего края передней панели образуют частичный шарнир, позволяя сборке передней панели открываться как книга.

При повторной сборке выровняйте защелки сразу под верхним краем задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не будет на уровне с краем задней крышки.

Удалите следующие винты с кронштейна разъема батареи:

Один винт 2.3 мм

Один винт 3.1 мм

Удалите металлический кронштейн разъема батареи с iPhone.

Используйте чистый ноготь или край инструмента для открытия, чтобы осторожно поднять разъем батареи из сокета на материнской плате.

Будьте осторожны, чтобы только поднимать разъем батареи, а не сокет на материнской плате. Если вы поднимете сокет материнской платы, вы можете полностью сломать разъем.

Удалите следующие винты с кронштейна кабеля сборки передней панели:

Три винта 1.2 мм

Один винт 1.5 мм

Один винт 2.9 мм

Не пытайтесь вставлять более длинные винты в отверстия с красной меткой. Это может привести к неустранимым повреждениям материнской платы.

Удалите кронштейн кабеля сборки передней панели с материнской платы.

В следующих четырёх шагах будьте осторожны, чтобы поднимать только разъемы кабелей, а не их сокеты на материнской плате.

Поддерживая переднюю панель, используйте ноготь или край инструмента для открытия, чтобы отключить разъем фронтальной камеры и динамика.

Отключите разъем кабеля кнопки «Домой».

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабель на этом шаге.

Используйте пластиковый инструмент для открытия, чтобы отключить разъем кабеля данных дисплея.

При сборке телефона разъем кабеля данных дисплея может отсоединиться от разъема. Это может привести к появлению белых линий или пустому экрану при включении телефона. Если это произойдет, просто переподключите кабель и перезагрузите телефон. Лучший способ перезагрузить телефон — это отключить и снова подключить разъем батареи.

В конце концов, отключите разъем кабеля дигитайзера.

При повторном подключении кабеля дигитайзера не нажимайте на центр разъема. Нажмите на один конец разъема, затем нажмите на противоположный конец. Нажатие на центр разъема может изогнуть компонент и повредить дигитайзер.

Удалите сборку передней панели из заднего корпуса.

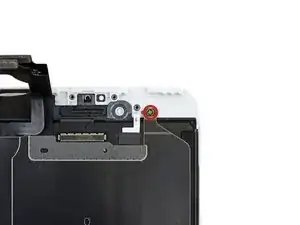

Удалите следующие винты с кронштейна верхнего компонента:

Один винт 1.5 мм

Два винта 2.3 мм

Поднимите и удалите кронштейн динамика из сборки дисплея.

Используйте плоский конец лопатки, чтобы приподнять фронтальную камеру и кабели дисплея, и осторожно отодвиньте их в сторону.

Используйте пинцет, чтобы надежно захватить и удалить динамик из сборки дисплея.

Используйте конец лопатки, чтобы осторожно приподнять сборку кабеля датчиков из паза в сборке дисплея.

Кабель удерживается на месте с помощью легкого клея.

Поднимите микрофонную часть кабелей фронтальной камеры и датчиков из сборки дисплея.

Удалите сборку фронтальной камеры и датчиков из сборки дисплея.

Заменяющие сборки могут или не могут иметь сетку динамика, уже прикреплённую. Если ее нет, сохраните старую и повторно используйте ее. Вы можете отделить ее с помощью тепла от фена и осторожного поддевания или вытягивания с помощью пинцета.

Удалите два винта 1.8 мм с кронштейна кнопки «Домой» с передней панели.

Удалите кронштейн кнопки «Домой» из сборки передней панели.

Используйте конец лопатки, чтобы отключить разъем кнопки «Домой» от его сокета на кабеле кнопки «Домой».

Осторожно подденьте конец лопатки под кабель разъема кнопки «Домой».

Осторожно перемещайте лопатку, чтобы отделить кабель разъема кнопки «Домой» от клея, удерживающего его на сборке передней панели.

Если кабель не отделяется легко, примените тепло с помощью iOpener или фена, чтобы смягчить клей, и попробуйте снова. Будьте осторожны, чтобы не повредить кабель.

Резиновый уплотнитель вокруг кнопки «Домой» очень тонкий и легко рвется.

Нанесите легкое тепло (с помощью iOpener, тепловентилятора или фена), чтобы размягчить клей, удерживающий уплотнитель кнопки «Домой».

С помощью кончика пальца осторожно нажмите на кнопку «Домой» с передней стороны дисплейного модуля. Используйте уверенное, постоянное давление, чтобы медленно отделить резиновый уплотнитель кнопки «Домой» от передней панели.

Осторожно используйте кончик лопатки, чтобы завершить отделение кнопки «Домой» от передней панели.

Поднимите и удалите узел кнопки «Домой» с передней панели.

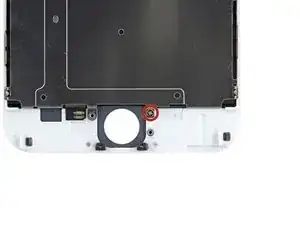

Удалите два винта Phillips длиной 1.7 мм (один сверху и один снизу), удерживающих защитную пластину ЖК-дисплея на дисплейном модуле.

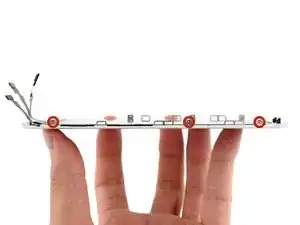

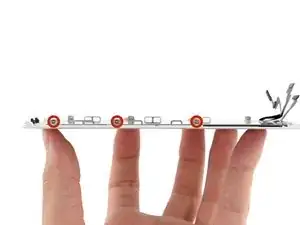

Удалите три винта Phillips длиной 1.3 мм с каждой стороны защитной пластины ЖК-дисплея (всего шесть).

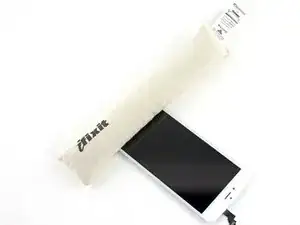

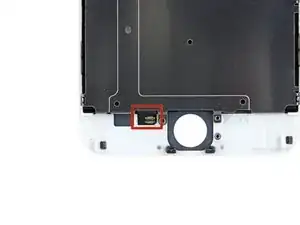

Следующий шаг требует снятия одного конца кабеля кнопки «Домой» (выделен красным на втором изображении), который приклеен к задней стороне дисплейного модуля с помощью сильного клея. Мы настоятельно рекомендуем использовать iOpener для нагрева нижней части дисплейного модуля, непосредственно над кнопкой «Домой».

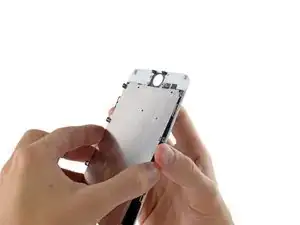

Осторожно поднимите — но не удаляйте — защитную пластину ЖК-дисплея, приподняв конец, ближайший к динамику, на несколько миллиметров от дисплейного модуля.

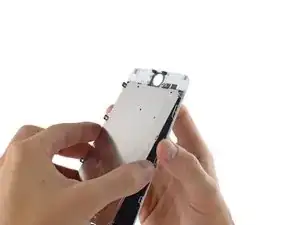

Аккуратно поднимите другой конец (ближе к кнопке «Домой»), чтобы оторвать кабель кнопки «Домой» от дисплейного модуля.

Будьте предельно осторожны при снятии кабеля кнопки «Домой». Это хрупкий кабель. Если вы почувствуете больше, чем легкое сопротивление, мы рекомендуем повторно нагреть и использовать iOpener для размягчения клея.

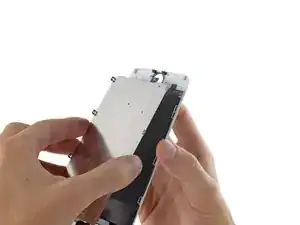

Снимите защитную пластину ЖК-дисплея с дисплейного модуля.

Дисплейный модуль остается.
