Замена основной платы iPhone 6 Plus

Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Выкрутите два 3,6 мм винта P2 Pentalobe рядом с разъёмом Lightning.

Следующие два шага демонстрируют использование Anti-Clamp — инструмента, который мы разработали, чтобы упростить процесс открытия корпуса. Если Вы не используете Anti-Clamp, перейдите на три шага вниз, чтобы увидеть альтернативный способ.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве.

Тяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Установите присоски около нижнего края iPhone, прямо над кнопкой «Домой» — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и инструмент не держится, можно использовать ленту, чтобы увеличить сцепление.

Тяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов, пока присоски не начнут растягиваться.

Обязательно следите, чтобы присоски оставались напротив друг друга. Если они смещаются, немного ослабьте вакуум и выровняйте рычаги снова.

Вставьте инструмент для вскрытия под экран, когда Anti-Clamp создаст достаточный зазор.

Если зазор недостаточен, поверните ручку на четверть оборота.

Не проворачивайте ручку более чем на четверть оборота за раз и делайте паузу в несколько секунд между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Перейдите к четвёртому шагу.

Воспользуйтесь одной присоской, чтобы приподнять переднюю панель:

Установите присоску на экран, чуть выше кнопки «Домой».

Убедитесь, что присоска плотно прилегает к экрану, чтобы образовался герметичный вакуум.

Если дисплей сильно повреждён, заклейте его прозрачной упаковочной плёнкой — это поможет присоске зафиксироваться. В качестве альтернативы можно использовать прочную ленту. Если ничего не помогает, присоску можно приклеить к разбитому экрану суперклеем.

Одной рукой удерживайте iPhone, а другой потяните за присоску, слегка отделяя переднюю панель от задней части корпуса.

Действуйте медленно и равномерно. Посадка дисплея значительно плотнее, чем у большинства других устройств.

Используя пластиковый инструмент, аккуратно подденьте заднюю часть корпуса вниз, в то время как присоска продолжает тянуть вверх.

Соединение передней панели с задней частью корпуса фиксируется несколькими защёлками, поэтому, возможно, потребуется совместить усилия присоски и пластикового инструмента, чтобы освободить переднюю панель.

Потяните за пластиковый язычок, чтобы снять вакуум с присоски.

Снимите присоску с передней панели.

Откройте переднюю панель, отведя её конец с кнопкой «Домой» в сторону от задней части корпуса, используя верхнюю часть телефона как шарнир.

Откройте дисплей примерно на 90º и поддержите его чем-нибудь, пока работаете с телефоном.

Закрепите дисплей резинкой, чтобы он надёжно удерживался. Это снизит нагрузку на шлейфы дисплея.

В экстренных случаях дисплей можно подпереть нераспечатанной банкой с напитком.

Несколько защёлок в верхней части передней панели создают частичный шарнир, позволяя передней части открываться, как книгу.

При сборке совместите защёлки чуть ниже верхнего края задней части корпуса. Затем сдвиньте переднюю панель вверх, пока её верхний край не выровняется с верхним краем задней части корпуса.

Выкрутите следующие крестовые винты с кронштейна разъёма аккумулятора:

Один 2,3 мм винт

Один 3,1 мм винт

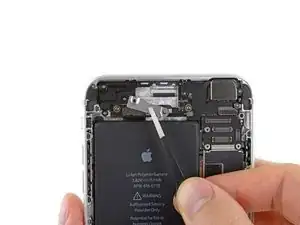

Снимите металлический кронштейн разъёма аккумулятора с iPhone.

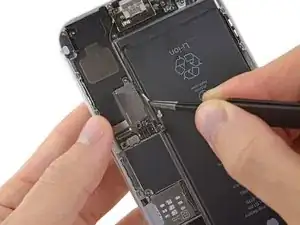

Аккуратно подденьте чистым ногтем или краем инструмента для вскрытия разъём аккумулятора, чтобы отсоединить его от гнезда на основной плате.

Убедитесь, что Вы поддеваете только разъём аккумулятора, а не гнездо на основной плате. Если Вы поддадите гнездо на основной плате, это может привести к поломке соединения.

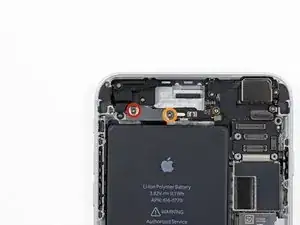

Выкрутите следующие крестовые винты, фиксирующие кронштейн шлейфов передней панели:

Три 1,2 мм винта

Один 1,5 мм винт

Один 2,9 мм винт

Не пытайтесь вкрутить более длинные винты в отмеченные красным отверстия. Это может привести к необратимому повреждению основной платы.

Снимите скобу кабеля передней панели с платы.

В следующих четырёх шагах будьте осторожны: отгибайте только разъёмы кабелей, но не их гнёзда на плате.

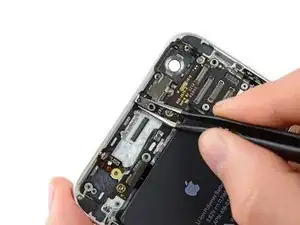

Продолжая поддерживать переднюю панель, отсоедините разъём кабеля фронтальной камеры и динамика для уха с помощью ногтя или края инструмента для вскрытия.

Отсоедините разъём кабеля кнопки «Домой».

Перед отключением или подключением кабеля на этом шаге убедитесь, что аккумулятор отключён.

Используйте пластиковый инструмент для вскрытия, чтобы отключить разъём кабеля данных дисплея.

При сборке телефона кабель дисплея может случайно выскочить из разъёма. Это может привести к появлению белых линий на экране или его полному отключению при включении телефона. В таком случае просто снова подключите кабель и перезагрузите телефон. Лучший способ перезагрузки — отключить и снова подключить разъём аккумулятора.

Наконец, отсоедините разъём кабеля цифрового преобразователя.

При повторном подключении кабеля цифрового преобразователя не нажимайте на центр разъёма. Нажмите сначала на один край разъёма, затем на противоположный. Нажатие в центр разъёма может привести к его деформации и повреждению цифрового преобразователя.

Снимите переднюю панель с задней крышки.

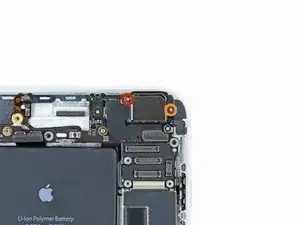

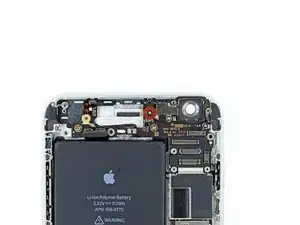

Выкрутите следующие винты, крепящие скобу антенны к задней крышке:

Один винт Phillips #00 длиной 1,5 мм

Один винт Phillips #00 длиной 2,8 мм

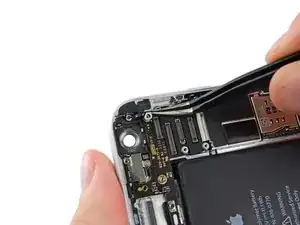

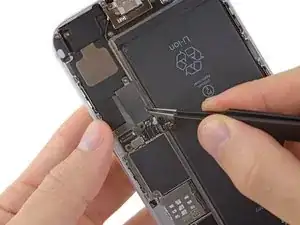

Захватите скобу антенны 5 ГГц пинцетом и аккуратно поднимите её с iPhone.

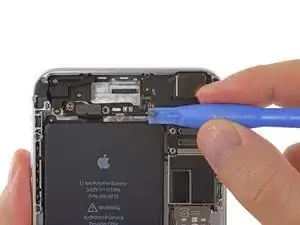

Аккуратно отогните разъём антенны 5 ГГц от платы с помощью пластикового инструмента для вскрытия.

Захватите разъём антенны 5 ГГц пинцетом и аккуратно поднимите его из фиксирующего зажима на плате.

Два разъёма могут быть соединены одной лентой клейкой ленты. В таком случае они могут отсоединиться одновременно.

Отсоедините разъёмы кабелей кнопки включения и аудиоуправления от соответствующих гнёзд на плате.

Выкрутите следующие винты, крепящие антенну 5 ГГц к задней крышке:

Один винт Phillips #00 длиной 2,8 мм

Два винта Phillips #00 длиной 1,6 мм

Пинцетом захватите и удалите антенну 5 ГГц из iPhone.

При сборке убедитесь, что маленькое кольцо установлено в верхнем левом углу антенны 5 ГГц.

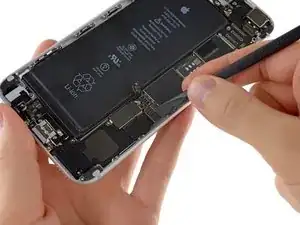

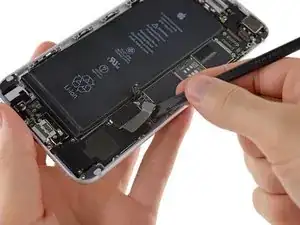

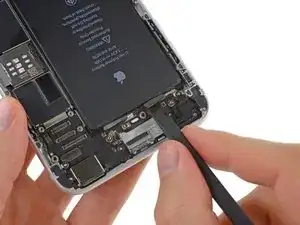

Отогните кабель разъёма порта зарядки от его гнезда на плате плоским концом лопатки.

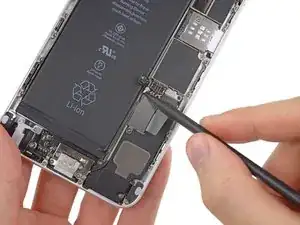

Кончиком лопатки отсоедините кабель соединительной антенны от её гнезда на плате.

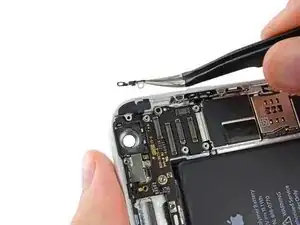

Пинцетом захватите кабель соединительной антенны и аккуратно извлеките его из канала на виброузле.

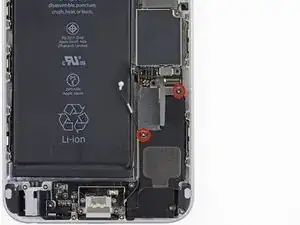

Выкрутите два винта Phillips #00 длиной 2,5 мм, крепящих виброузел к задней крышке.

Извлеките виброузел из iPhone.

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие лотка SIM-карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие.

Удалите лоток SIM-карты из iPhone.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована относительно лотка.

Пинцетом отдёрните кусок ленты, закрывающий скрытый винт, крепящий скобу задней камеры к задней крышке.

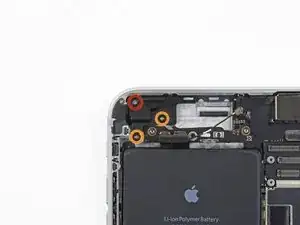

Выкрутите следующие винты, крепящие скобу задней камеры к задней крышке:

Один винт Phillips #00 длиной 1,7 мм

Один винт Phillips #00 длиной 2,3 мм

Поднимите и снимите кронштейн тыльной камеры с тыльной камеры.

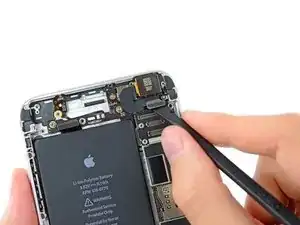

Воспользуйтесь плоским концом лопатки, чтобы отключить разъём тыльной камеры от гнезда на материнской плате.

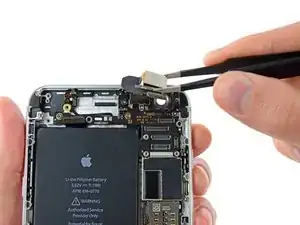

Осторожно поднимите и извлеките тыльную камеру из iPhone.

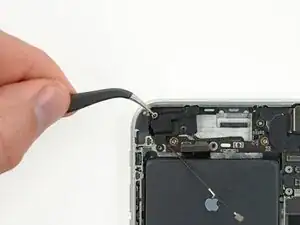

Снимите единственный винт Phillips #00 длиной 2,8 мм, крепящий пластиковую скобу к материнской плате.

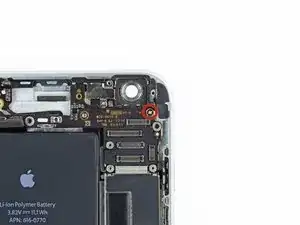

Снимите единственный винт Phillips #00 длиной 1,3 мм, находящийся в углублении у верхнего края задней панели.

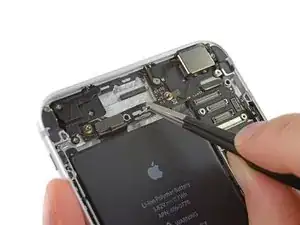

Пинцетом крепко ухватитесь за пластиковую скобу и извлеките её из iPhone.

Снимите единственный винт Phillips #00 длиной 1,6 мм, крепящий антенную скобу к задней панели.

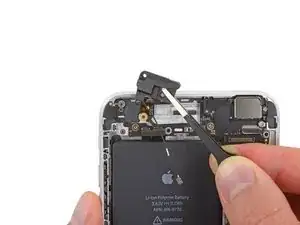

Аккуратно удерживая антенную скобу пинцетом, извлеките её из iPhone.

Снимите следующие винты, крепящие материнскую плату к задней панели:

Два винта-стойки длиной 2,4 мм

Винты-стойки лучше всего извлекать с помощью отвёртки для винтов-стоек или специальной биты. Можно воспользоваться небольшой плоской отвёрткой, но будьте предельно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Один винт Phillips #00 длиной 2,1 мм

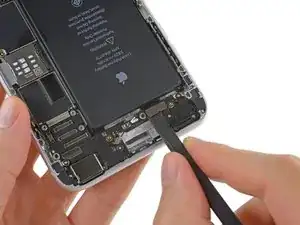

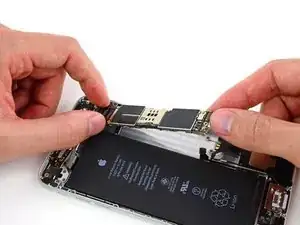

Осторожно приподнимите — НО НЕ ИЗВЛЕКАЙТЕ — материнскую плату, поднимая её за нижнюю кромку вблизи разъёма Lightning.

НЕ извлекайте материнскую плату. На данном этапе она всё ещё соединена с задней панелью с помощью антенного разъёма.

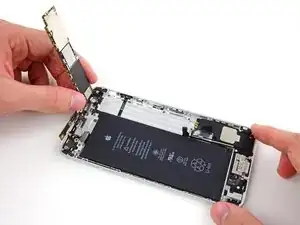

Продолжайте осторожно поднимать нижнюю сторону материнской платы, пока она не займёт вертикальное положение.

Аккуратно положите материнскую плату вверх ногами, чтобы верхняя часть покоилась на задней панели iPhone.

Воспользуйтесь плоским концом лопатки, чтобы отключить антенный разъём от гнезда на обратной стороне материнской платы.

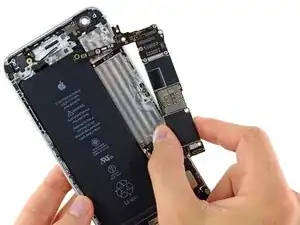

Поднимите и извлеките материнскую плату из iPhone.
