Замена кабеля управления звуком и переключателя Rocker для iPhone 6 Plus

Перед разборкой iPhone разрядите аккумулятор до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,6 мм рядом с разъемом Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Насуньте рычаги на левый или правый край iPhone.

Разместите присоски возле нижнего края iPhone прямо над кнопкой «Домой» — одну на лицевой стороне и одну на тыльной.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, вы можете использовать ленту для увеличения сцепления.

Подвиньте синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски и выровняйте рычаги.

Вставьте медиатор или инструмент для поддевания под экран, когда Anti‑Clamp создаст достаточную щель.

Если Anti‑Clamp не создает достаточной щели, поверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и делайте паузы в несколько секунд между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Используйте одиночную присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска надежно прижата к экрану для плотного прилегания.

Если стекло сильно разбито, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить супер‑клеем к разбитому экрану.

Держа iPhone одной рукой, потяните вверх за присоску, чтобы слегка отделить передний модуль от задней крышки.

Действуйте медленно и прикладывайте равномерную, постоянную силу. Сборка дисплея плотнее прилегает, чем у большинства устройств.

С помощью пластикового инструмента для вскрытия аккуратно подденьте заднюю крышку вниз, отталкивая её от модуля дисплея, продолжая тянуть вверх присоской.

По периметру есть несколько защелок, соединяющих передний модуль с задней крышкой, поэтому может потребоваться сочетание присоски и пластиковой лопатки, чтобы освободить передний модуль.

Потяните пластиковый выступ, чтобы нарушить вакуумную герметизацию присоски.

Снимите присоску с модуля дисплея.

Оттяните конец переднего модуля с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона как петлю.

Откройте дисплей примерно на 90º и опирайте его о что‑то, чтобы он держался, пока вы работаете с телефоном.

Добавьте резинку, чтобы надежно зафиксировать дисплей во время работы. Это предотвращает чрезмерную нагрузку на кабели дисплея.

В крайнем случае можно использовать непокрытую банку с напитком, чтобы удерживать дисплей.

Несколько защелок вдоль верхнего края передней панели образуют частичную петлю, позволяющую переднему модулю открываться как книга.

При сборке совместите защелки прямо под верхним краем задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не станет заподлицо с верхним краем задней крышки.

Удалите следующие винты Phillips, крепящие скобу разъема аккумулятора:

Один винт 2,3 мм

Один винт 3,1 мм

Снимите металлическую скобу разъема аккумулятора с iPhone.

Используйте чистый ноготь или край инструмента для вскрытия, чтобы аккуратно приподнять разъем аккумулятора из гнезда на плате.

Будьте осторожны и приподнимайте только разъем аккумулятора, а не гнездо на плате. Если вы приподнимете гнездо, вы можете полностью сломать разъем.

Удалите следующие винты Phillips, закрепляющие скобу кабелей переднего модуля:

Три винта 1,2 мм

Один винт 1,5 мм

Один винт 2,9 мм

Не пытайтесь вставлять более длинные винты в обозначенные красным отверстия. Это может привести к необратимому повреждению платы.

Снимите скобу кабелей переднего модуля с платы.

В следующих четырёх шагах осторожно подденьте только разъёмы кабелей, а не их гнёзда на плате.

Поддерживая переднюю панель, используйте ноготь или кромку открывающего инструмента, чтобы отсоединить разъём фронтальной камеры и динамика разговорного режима.

Отключите разъём кабеля кнопки «Домой».

Убедитесь, что аккумулятор отключён, прежде чем отключать или повторно подключать кабель в этом шаге.

Используйте пластиковый открывающий инструмент, чтобы отсоединить разъём кабеля данных дисплея.

При сборке телефона кабель данных дисплея может отщёлкнуться от разъёма. Это может привести к белым линиям или пустому экрану при включении телефона. В таком случае просто подключите кабель заново и выполните перезагрузку питания. Лучший способ перезагрузить питание — отключить и снова подключить разъём аккумулятора.

Наконец, отключите разъём кабеля цифрового датчика (цифровизатора).

При повторном подключении кабеля цифрового датчика не нажимайте по центру разъёма. Нажмите на один конец разъёма, затем на противоположный конец. Нажатие по центру разъёма может согнуть компонент и повредить цифровизатор.

Снимите узел передней панели с заднего корпуса.

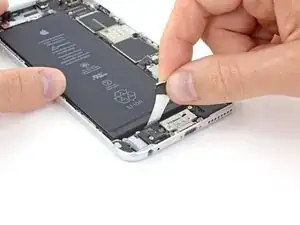

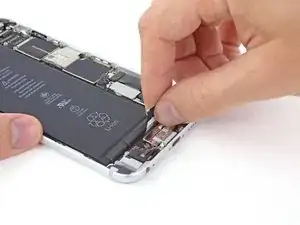

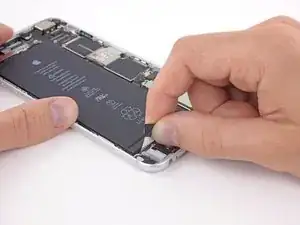

Отогните первую липкую полоску аккумулятора от нижнего правого края батареи.

Используйте пальцы или тупые пинцеты. Будьте особенно осторожны при работе вблизи аккумулятора; прокол литий‑ионного аккумулятора может выпустить опасные химические вещества и вызвать возгорание.

Старайтесь держать полоски плоскими и без складок во время этой процедуры; смятые полоски будут слипаться и рваться, вместо того чтобы выходить чисто.

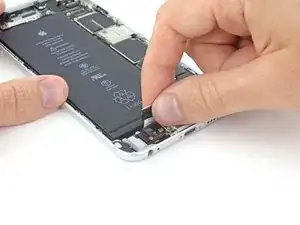

Очень медленно потяните и растяните одну липкую полоску от батареи в направлении низа iPhone.

Дайте полоске вытянуться, прежде чем тянуть сильнее. Если вы не чувствуете, как она тянется, ослабьте усилие, иначе она порвётся.

Тяните под как можно более низким углом, не зацепив полоску за какие‑либо компоненты вдоль нижнего края телефона.

Не давите на батарею во время тянущего движения.

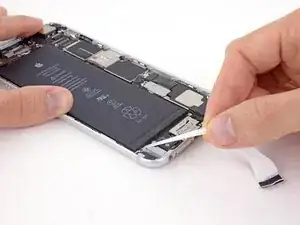

Полоска растянется во много раз по длине. Продолжайте тянуть медленно, пока она не освободится и не выйдет из‑под батареи.

Если липкие вкладки аккумулятора порвутся в процессе извлечения, используйте пальцы или тупые пинцеты, чтобы достать оставшуюся часть клея, и продолжайте тянуть.

Если какие‑то из клеевых полосок порвутся под аккумулятором и не подлежат извлечению, попытайтесь удалить оставшиеся полоски, а затем следуйте дальнейшим инструкциям ниже.

Отогните вторую липкую полоску аккумулятора с другой стороны батареи.

Снова потяните и медленно растяните липкую полоску, чтобы она выскользнула из‑под батареи и заднего корпуса.

Продолжайте тянуть, пока полоска полностью не освободится от батареи. Если она порвётся, попытайтесь вытащить оставшуюся часть и продолжить тянуть, либо следуйте дальнейшим инструкциям ниже.

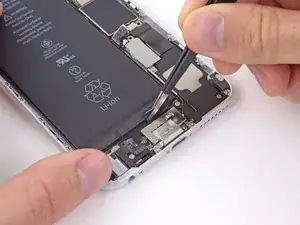

Отогните последнюю липкую полоску аккумулятора от нижнего края батареи. Аккуратно потяните липкую полоску вверх и от батареи, позволяя полоске медленно выскользнуть из‑под батареи и заднего корпуса.

Положите одну руку поверх батареи, когда выходит последняя полоска, иначе батарея может выстрелить из iPhone.

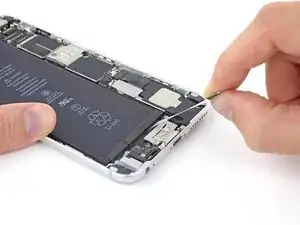

Продолжайте тянуть, пока последняя полоска полностью не выйдет из телефона.

Если вы успешно удалили все три липкие полоски, продолжайте к шагу 24. В противном случае, если клей оторвался под аккумулятором и не поддаётся извлечению, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край батареи в зоне порванной полоски(ок).

Подождите около одной минуты, чтобы спиртовой раствор ослабил клей. Используйте плоский конец лопатки, чтобы осторожно приподнять батарею.

Не пытайтесь вынимать батарею рычажным методом силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

Не поддёргивайте под плату логики, иначе вы можете навсегда повредить iPhone. Не поддёргивайте под верхнюю часть батареи рядом с кнопкой увеличения громкости и переключателем беззвучного режима, иначе вы можете повредить кабель органов управления аудио, который приклеен к заднему корпусу прямо под батареей.

Для альтернативных методов отклеивания батареи продолжите со следующим шагом ниже.

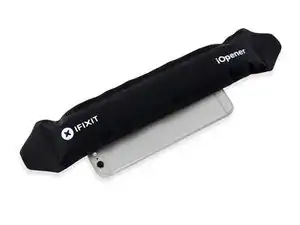

Если батарея остаётся приклеенной к заднему корпусу, подготовьте iOpener или используйте фен, чтобы нагреть задний корпус прямо за аккумулятором.

Затем используйте пластиковый открывающий инструмент, чтобы аккуратно приподнять батарею.

Перегрев iPhone может привести к возгоранию батареи.

В качестве альтернативы можно использовать зубную нить, чтобы отделить батарею от заднего корпуса. Более прочной альтернативой зубной нити является распущенная струна для гитары, например струна E 0.009 из набора для 12‑струнной гитары.

Проденьте нить или струну под один конец батареи и тяните из стороны в сторону, пилящими движениями, чтобы разъединить клей.

Удалите аккумулятор из iPhone.

Если запасной аккумулятор поставлялся в пластиковом чехле, снимите чехол перед установкой, потянув его прочь от гибкого шлейфа.

Если внутри телефона осталось какое‑либо спиртовое решение, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Перед приклеиванием запасного аккумулятора временно подключите разъём аккумулятора к гнезду на плате. Это гарантирует правильное выравнивание аккумулятора в его углублении.

Приклейте аккумулятор, отключите его и продолжите сборку устройства.

Если у вашего нового аккумулятора нет заранее установленных клеевых полос, обратитесь к этом руководству для замены клеевых полос.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить поиск неисправностей.

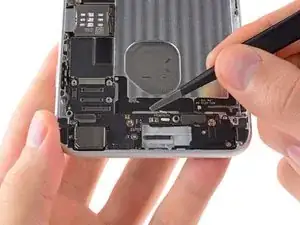

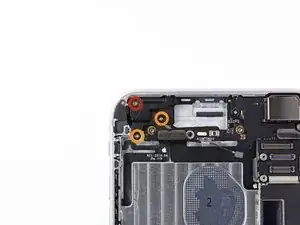

Удалите следующие винты, фиксирующие антенную пластину к задней крышке:

Один винт Phillips #00, 1,5 мм

Один винт Phillips #00, 2,8 мм

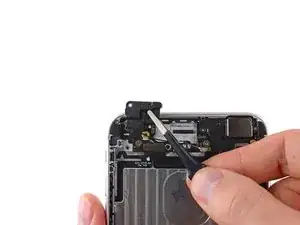

Сожмите антенную пластину пинцетом и снимите её с iPhone.

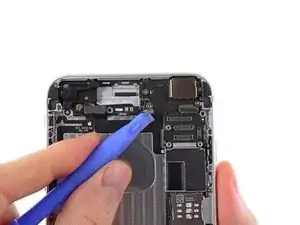

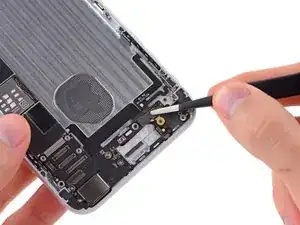

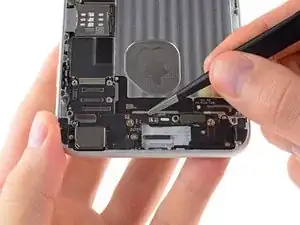

Осторожно подденьте разъём антенны с платы с помощью пластикового инструмента для открытия.

Возьмите разъём антенны пинцетом и аккуратно поднимите его из крепёжного зажима на плате.

Два разъёма могут быть скреплены одной клеевой полоской. В этом случае они могут отсоединиться парой.

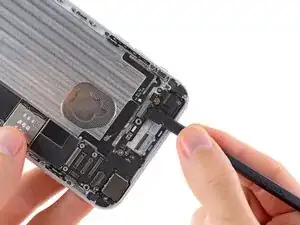

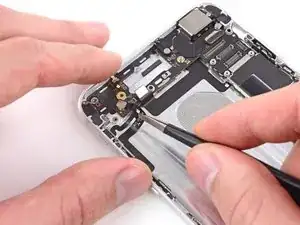

Отключите разъёмы кабелей кнопки питания и кабеля регулятора громкости от соответствующих гнёзд на плате.

Удалите следующие винты, фиксирующие верхнюю сотовую антенну к задней крышке:

Один винт Phillips #00, 2,8 мм

Два винта Phillips #00, 1,6 мм

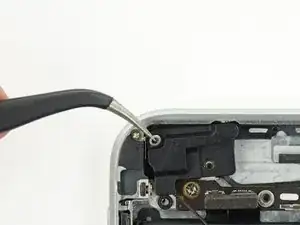

Используйте пинцет, чтобы захватить и извлечь верхнюю сотовую антенну из iPhone.

При обратной сборке убедитесь, что маленькая шайба расположена в верхнем левом углу узла антенны.

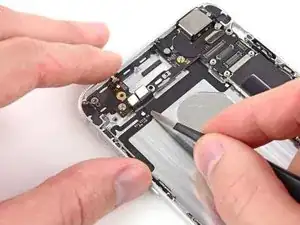

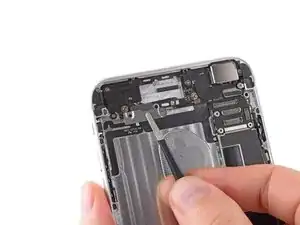

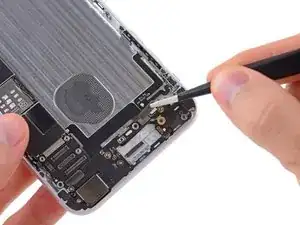

С помощью пинцета отогните одиночную клеевую полоску, которая лежит поверх разъёмов кабелей кнопки питания и регулятора громкости/рычажного переключателя.

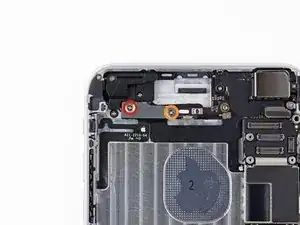

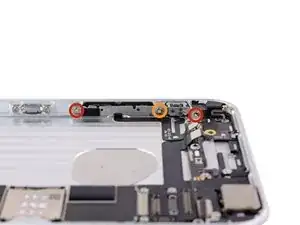

Удалите следующие винты, фиксирующие кабель регулятора громкости и рычажного переключателя к задней крышке:

Два винта Phillips #00, 2,0 мм

Один винт Phillips #00, 2,5 мм

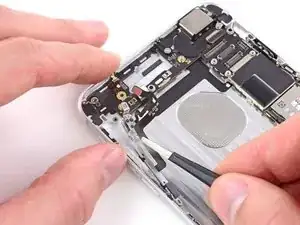

Возьмите кабель регулятора громкости и рычажного переключателя пинцетом.

Медленно отлепите кабель регулятора громкости и рычажного переключателя от задней крышки.

Отклеивайте с осторожностью. Кабель закреплён на задней крышке слабым клеем.
