Замена кнопок регулировки громкости и переключателя беззвучного режима iPhone 6 Plus

Перед разборкой iPhone разрядите аккумулятор до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Снимите два винта P2 Pentalobe длиной 3,6 мм рядом с разъёмом Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone прямо над кнопкой «Домой» — одну на передней панели, другую на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая для удержания Anti‑Clamp, вы можете использовать ленту, чтобы повысить сцепление.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остались выровненными друг с другом. Если они начинают соскальзывать из‑за выравнивания, слегка ослабьте присоски и выровняйте рычаги.

Вставьте медиатор или инструмент для открытия под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не поворачивайте сильнее чем на четверть оборота за раз и подождите несколько секунд между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска плотно прилегает к экрану для надёжного уплотнения.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Удерживая iPhone одной рукой, тяните за присоску вверх, чтобы слегка отделить модуль передней панели от задней крышки.

Действуйте медленно и прилагайте равномерную, постоянную силу. Модуль дисплея подогнан плотнее, чем в большинстве устройств.

Используя пластиковый инструмент для открывания, аккуратно подденьте заднюю крышку вниз, отводя её от модуля дисплея, продолжая при этом тянуть присоской вверх.

Модуль передней панели крепится к задней крышке несколькими защёлками, поэтому для освобождения модуля дисплея может потребоваться сочетание присоски и пластикового инструмента.

Оттяните пластиковый выступ, чтобы снять вакуум с присоски.

Снимите присоску с модуля дисплея.

Отведите часть модуля передней панели с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона в качестве шарнира.

Откройте дисплей примерно на 90º и опрокиньте его на что‑то, чтобы он оставался подпертым во время работы с телефоном.

Добавьте резинку, чтобы надежно зафиксировать дисплей во время работы. Это предотвращает излишнюю нагрузку на кабели дисплея.

В крайнем случае, можно использовать нераскрытую банку с напитком для поддержки дисплея.

Несколько защёлок вдоль верхнего края передней панели образуют частичный шарнир, позволяющий модулю передней панели открываться как книга.

При сборке совместите защёлки прямо под верхним краем задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не станет заподлицо с верхним краем задней крышки.

Удалите следующие винты Phillips с кронштейна разъёма аккумулятора:

Один винт 2,3 мм

Один винт 3,1 мм

Снимите металлический кронштейн разъёма аккумулятора с iPhone.

Используйте чистый ноготь или край инструмента для открытия, чтобы аккуратно отжать разъём аккумулятора вверх от его гнезда на плате.

Следите за тем, чтобы поддевать только разъём аккумулятора, а не гнездо на плате. Если поддеть гнездо на плате, вы можете полностью сломать разъём.

Удалите следующие винты Phillips, фиксирующие кронштейн кабеля модуля передней панели:

Три винта 1,2 мм

Один винт 1,5 мм

Один винт 2,9 мм

Не пытайтесь вставлять более длинные винты в отмеченные красным отверстия. Это может привести к необратимому повреждению платы.

Снимите кронштейн кабеля узла передней панели с логической платы.

На следующих четырёх шагах поддевайте только разъёмы кабелей, а не их гнёзда на логической плате.

Поддерживая переднюю панель, используйте ноготь или кромку монтажного инструмента, чтобы отключить разъём фронтальной камеры и разговорного динамика.

Отключите разъём кабеля кнопки «Домой».

Перед отключением или повторным подключением кабеля в этом шаге убедитесь, что батарея отключена.

Используйте пластиковый монтажный инструмент, чтобы отключить разъём кабеля данных дисплея.

При сборке телефона кабель данных дисплея может отскочить от разъёма. Это может привести к появлению белых полос или пустого экрана при включении телефона. В этом случае просто повторно подключите кабель и перезапустите телефон. Лучший способ перезапустить телефон — отключить и снова подключить разъём батареи.

Наконец, отключите разъём кабеля дигитайзера.

При повторном подключении кабеля дигитайзера не нажимайте по центру разъёма. Нажмите на один край разъёма, затем на противоположный край. Нажатие по центру разъёма может согнуть компонент и повредить дигитайзер.

Снимите узел передней панели с заднего корпуса.

Отогните первую липкую планку батареи от нижнего правого края батареи.

Используйте пальцы или тупые пинцеты. Будьте особенно осторожны при работе рядом с батареей; прокол литий‑ионной батареи может привести к выделению опасных химикатов и вызвать пожар.

Старайтесь держать полоски ровными и без складок во время процедуры; сморщенные полоски будут слипаться и рваться вместо чистого извлечения.

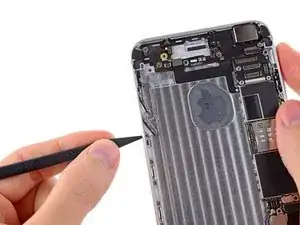

Очень медленно тяните и растягивайте одну липкую полоску от батареи в направлении низа iPhone.

Дайте полоске вытянуться прежде чем тянуть сильнее. Если вы не чувствуете, что она тянется, ослабьте усилие, иначе она порвётся.

Тяните под как можно более низким углом, не зацепив липкую полоску за какие‑либо компоненты вдоль нижнего края телефона.

Не нажимайте на батарею во время вытягивания полоски.

Полоска растянется в несколько раз от своей первоначальной длины. Продолжайте тянуть медленно, пока она не отскочит и не выскользнет из‑под батареи.

Если липкие планки батареи рвутся в процессе снятия, используйте пальцы или тупые пинцеты, чтобы достать оставшуюся длину липкого слоя, и продолжайте тянуть.

Если любая из липких полосок порвалась под батареей и не может быть извлечена, попытайтесь удалить оставшиеся полоски, а затем действуйте согласно инструкции ниже.

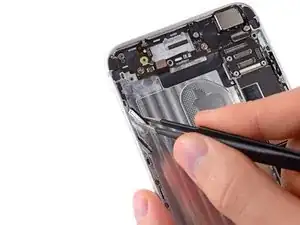

Отогните вторую липкую планку батареи с другой стороны батареи.

Опять же, тяните и медленно растягивайте липкую планку, чтобы сдвинуть её и вытащить из между батареей и задним корпусом.

Продолжайте тянуть липкую планку, пока она полностью не освободится от батареи. Если она порвётся, постарайтесь достать оставшуюся длину и продолжить тянуть, либо действуйте согласно инструкции ниже.

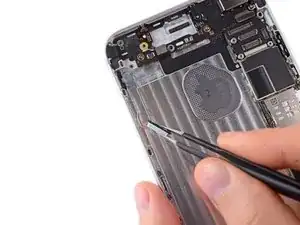

Отогните последнюю липкую планку батареи от нижнего края батареи. Аккуратно потяните липкую планку вверх и от батареи, позволяя полоске медленно выскользнуть из‑под батареи и заднего корпуса.

Держите одну руку над батареей, когда выходит последняя полоска, иначе батарея может вылететь из iPhone.

Продолжайте тянуть, пока последняя полоска полностью не освободится от iPhone.

Если вы успешно извлекли все три липкие полоски, переходите к шагу 24. В противном случае, если клей оторвался под батареей и не может быть извлечён, капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи в области сломанных липких полосок.

Подождите около одной минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять батарею.

Не пытайтесь вырывать батарею с усилием. При необходимости добавьте ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею монтажным инструментом.

Не поддевайте возле логической платы, иначе вы можете необратимо повредить iPhone. Не поддевайте под верхнюю часть батареи, рядом с кнопкой увеличения громкости и переключателем без звука, иначе вы можете повредить кабель органов управления звуком, который приклеен к заднему корпусу прямо под батареей.

Для альтернативных способов отделения батареи продолжите выполнением следующего шага ниже.

Если батарея по‑прежнему прилегает к заднему корпусу, подготовьте iOpener или используйте фен, чтобы нагреть задний корпус непосредственно за батареей.

Затем используйте пластиковый монтажный инструмент, чтобы аккуратно приподнять батарею.

Перегрев iPhone может воспламенить батарею.

В качестве альтернативы можно использовать зубную нить, чтобы отделить батарею от заднего корпуса. Более прочная альтернатива зубной нити — нейлоновая струна от гитарной струны, например 0.009 E из набора для 12‑струнной гитары.

Просуньте нить или струну под один край батареи и тяните в стороны пилящими движениями, чтобы отделить клей.

Удалите аккумулятор из iPhone.

Если запасной аккумулятор поставлялся в пластиковом чехле, снимите чехол перед установкой, потянув его от ленты-разъёма.

Если в телефоне остался какой‑либо раствор на основе спирта, аккуратно вытрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Перед приклеиванием запасного аккумулятора временно подсоедините разъём аккумулятора к гнезду на плате. Это гарантирует правильное выравнивание аккумулятора в его посадочном месте.

Приклейте аккумулятор, отключите его и продолжите сборку устройства.

Если у нового аккумулятора нет заранее установленных липких полосок, обратитесь к этому руководству для замены клеевых полос.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить решение неполадок.

Удалите следующие винты, фиксирующие металлическую пластину антенны к задней крышке:

Один винт Phillips #00 1,5 мм

Один винт Phillips #00 2,8 мм

Схватите пластину антенны пинцетом и снимите её с iPhone.

Осторожно подденьте разъём антенны с платы с помощью пластикового инструмента для вскрытия.

Схватите разъём антенны пинцетом и аккуратно поднимите его из удерживающей скобы на плате.

Два разъёма могут быть скреплены одной клеевой лентой. В этом случае они могут отключиться парой.

Отключите разъёмы кабеля кнопки питания и кабеля управления звуком от их гнёзд на плате.

Удалите следующие винты, фиксирующие верхнюю сотовую антенну к задней крышке:

Один винт Phillips #00 2,8 мм

Два винта Phillips #00 1,6 мм

Используйте пинцет, чтобы схватить и извлечь верхнюю сотовую антенну из iPhone.

При обратной сборке убедитесь, что маленькая шайба размещена в верхнем левом углу узла антенны.

Используйте пинцет, чтобы оторвать одну клеевую вкладку, находящуюся сверху обоих разъёмов кабеля кнопки питания и кабеля управления/рычажка громкости.

Удалите следующие винты, фиксирующие кабель управления звуком и рычажок громкости к задней крышке:

Два винта Phillips #00 2,0 мм

Один винт Phillips #00 2,5 мм

Схватите кабель управления звуком и рычажок громкости пинцетом.

Медленно оторвите кабель управления звуком и рычажок громкости от задней крышки.

Оторвите с осторожностью. Кабель приклеен к задней крышке слабым клеем.

Используйте наконечник металлизированного или пластикового лопаточного инструмента, чтобы выдавить кнопки управления звуком и рычажок из их посадочных мест на задней крышке.

Аккуратно схватите верхнюю и нижнюю кнопки управления звуком пинцетом и извлеките их из iPhone.
