Замена кабеля Lightning-коннектора и разъёма для наушников iPhone 6 Plus

Перед разборкой iPhone разрядите батарею ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Перед началом разборки полностью выключите iPhone.

Удалите два винта P2 Pentalobe длиной 3,6 мм, расположенных рядом с разъёмом Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски у нижнего края iPhone непосредственно над кнопкой «Домой» — одна на передней панели, одна на задней.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp плохо держится, вы можете использовать ленту для улучшения сцепления.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Вставьте медиатор или инструмент для поддевания под экран, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните рукоятку на ещё четверть оборота.

Не поворачивайте более чем на четверть оборота за один раз и делайте паузу в несколько секунд между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска плотно прижата к экрану для надёжного герметичного сцепления.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске удержаться. В качестве альтернативы можно использовать очень прочную клейкую ленту вместо присоски. Если ничего не помогает, присоску можно приклеить к разбитому экрану суперклеем.

Держа iPhone одной рукой, потяните за присоску вверх, чтобы слегка отделить передний модуль от задней крышки.

Действуйте медленно и применяйте ровную, постоянную силу. Сборка дисплея установлена плотнее, чем у большинства устройств.

С помощью пластикового инструмента для открытия аккуратно подденьте заднюю крышку вниз, отводя её от модуля дисплея, продолжая тянуть присоску вверх.

Несколько защёлок крепят модуль передней панели к задней крышке, поэтому может потребоваться сочетание присоски и пластикового инструмента для освобождения переднего модуля.

Потяните пластиковый язычок, чтобы разорвать вакуумное уплотнение присоски.

Снимите присоску с модуля дисплея.

Отведите часть переднего модуля с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона как шарнир.

Откройте дисплей примерно под углом 90°, и опирайте его о что‑то, чтобы он оставался в таком положении во время работы с телефоном.

Добавьте резинку, чтобы надёжно зафиксировать дисплей на месте во время работы. Это предотвратит излишнее натяжение кабелей дисплея.

В экстренной ситуации можно использовать неоткрытую банку напитка, чтобы подпереть дисплей.

Несколько защёлок вдоль верхнего края передней панели образуют частичный шарнир, позволяющий передней панели открываться как книга.

При обратной сборке совместите защёлки чуть ниже верхнего края задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не станет заподлицо с верхним краем задней крышки.

Удалите следующие винты Phillips, крепящие скобу коннектора батареи:

Один винт 2,3 мм

Один винт 3,1 мм

Снимите металлическую скобу коннектора батареи с iPhone.

Используйте чистый ноготь или кромку инструмента для поддевания, чтобы аккуратно приподнять коннектор батареи из его гнезда на логической плате.

Следите за тем, чтобы приподнимать только коннектор батареи, а не гнездо на логической плате. Если вы будете поддевать гнездо на плате, вы можете полностью сломать коннектор.

Удалите следующие винты с крестообразным шлицем, фиксирующие кронштейн кабеля передней панели:

Три винта 1,2 мм

Один винт 1,5 мм

Один винт 2,9 мм

Не пытайтесь вставлять более длинные винты в отмеченные красным отверстия. Это может привести к неисправимому повреждению платы.

Снимите кронштейн кабеля сборки передней панели с платы.

В следующих четырёх шагах аккуратно отщёлкивайте только разъёмы кабелей, а не их гнёзда на плате.

Поддерживая переднюю панель, используйте ноготь или кромку приспособления для вскрытия, чтобы отключить разъём передней камеры и динамика для телефонных разговоров.

Отключите разъём кабеля кнопки «Домой».

Убедитесь, что батарея отключена, прежде чем отсоединять или подключать кабель в этом шаге.

Используйте пластиковый инструмент для вскрытия, чтобы отключить разъём кабеля передачи данных дисплея.

При сборке телефона кабель передачи данных дисплея может отстегнуться от разъёма. Это может вызвать белые полосы или пустой экран при включении телефона. В таком случае просто повторно подключите кабель и выполните перезагрузку питания телефона. Наиболее надёжный способ перезагрузки — отключить и снова подключить разъём батареи.

Наконец, отключите разъём кабеля дигитайзера.

При повторном подключении кабеля дигитайзера не нажимайте в центр разъёма. Нажмите на один конец разъёма, затем на противоположный. Нажатие в центре разъёма может деформировать компонент и повредить дигитайзер.

Снимите сборку передней панели с задней крышки.

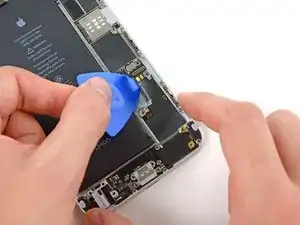

Поддеть плоским концом лопатки разъём кабеля зарядного порта в его гнезде на плате.

Используйте кончик лопатки, чтобы отключить кабель антенны межсоединения от его гнезда на плате.

Схватите кабель антенны межсоединения пинцетом и аккуратно выведите его из канала на узле вибромотора.

Удалите два винта Phillips #00 2,5 мм, крепящие вибромотор к задней крышке.

Снимите вибромотор с iPhone.

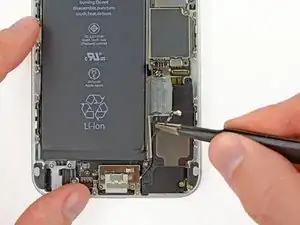

Схватите разъём антенны пинцетом и аккуратно начните выводить его из канала на динамике.

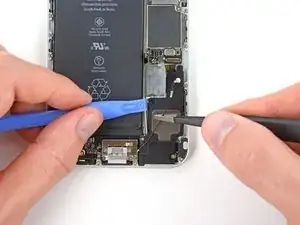

Чтобы полностью вывести разъём антенны, возможно, потребуется осторожно оттянуть металлическую защёлку, фиксирующую его на корпусе динамика.

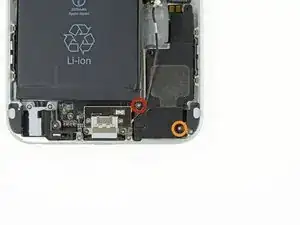

Удалите следующие винты, крепящие динамик к задней крышке:

Один винт Phillips #00 2,3 мм

Один винт Phillips #00 2,8 мм

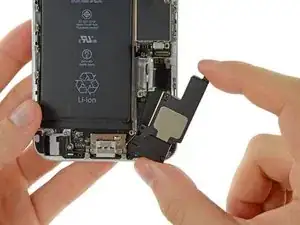

Подденьте и извлеките динамик из iPhone.

Удалите два винта Phillips #00 3,3 мм, крепящие металлическую скобу к сборке Lightning-разъёма.

Используйте пинцет, чтобы схватить металлическую скобу и вынуть её из iPhone.

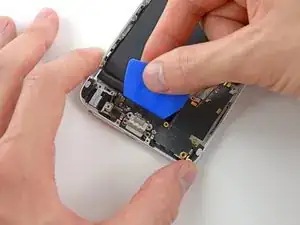

Используйте плоский край лопатки, чтобы поддеть кабель соединителя антенны и отсоединить его от гнезда на сборке Lightning-разъёма.

Подденьте и извлеките разъём антенны из iPhone.

Удалите следующие винты Phillips #00, крепящие сборку Lightning-разъёма к задней крышке:

Два винта 3,2 мм

Один винт 3,8 мм

Два винта 1,7 мм

Два винта 1,5 мм

Два винта 1,4 мм

С помощью пинцета возьмитесь за пластиковую защёлку, расположенную справа от разъёма для наушников, и удалите её из iPhone.

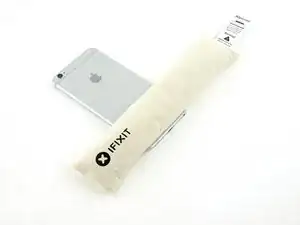

Следующий шаг требует отслоения кабеля Lightning-разъёма и разъёма для наушников, приклеенного внутри задней крышки с помощью слабого клея. Мы настоятельно рекомендуем использовать нагреватель iOpener, чтобы нагреть нижнюю тыльную часть задней крышки.

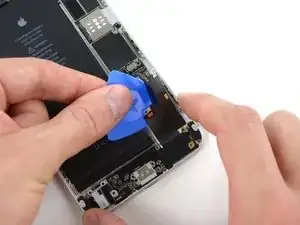

Используйте монтажную лопатку, чтобы медленно отделить кабель разъёма Lightning и мини‑джека от задней крышки.

Если клей трудно расслаивается, примените дополнительный нагрев и повторите попытку.

Осторожно проведите лопаткой по правой стороне кабеля разъёма Lightning и мини‑джека, убедившись, что вы остановились ровно перед тем, как достичь нижней части.

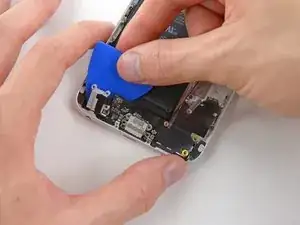

Вставьте лопатку под правый нижний угол кабеля разъёма Lightning и мини‑джека.

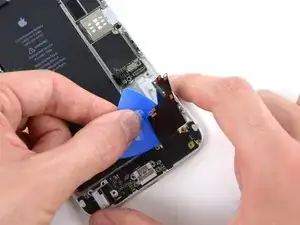

Проведите монтажной лопаткой по верхней части кабеля разъёма Lightning и мини‑джека, чтобы ослабить клей, фиксирующий его к задней крышке.

Поднимите и извлеките кабель разъёма Lightning и мини‑джека из iPhone.

Перед установкой или заменой узла разъёма Lightning:

С помощью пластикового инструмента очистите заднюю крышку от остатков клея за кабелем.

Сравните заменяемую деталь с оригиналом и обратите внимание на различия. На старом мини‑джека может быть приклеена резиновая прокладка — при необходимости перенесите её на новую деталь.

Примерьте заменяемую деталь, затем снимите защитные плёнки или подложки перед установкой.
