Замена динамика разговорного речевого

Перед разборкой вашего iPhone, разрядите батарею ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите ваш iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3.6 мм рядом с разъемом Lightning.

Следующие два шага демонстрируют Anti-Clamp, инструмент, который мы разработали для упрощения процедуры открытия. Если вы не используете Anti-Clamp, пропустите вниз три шага для альтернативного метода.

Для полного руководства по использованию Anti-Clamp, ознакомьтесь с этим руководством.

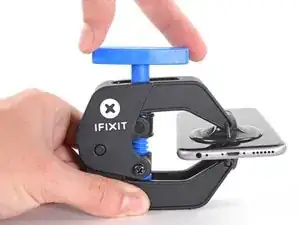

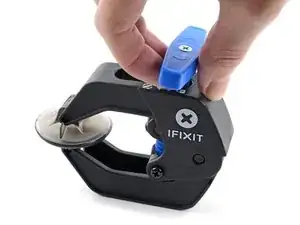

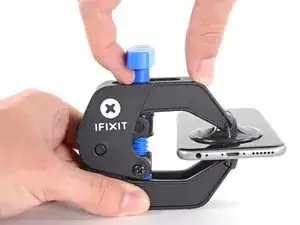

Потяните синюю ручку назад, чтобы разблокировать руки Anti-Clamp.

Наденьте руки на левый или правый край вашего iPhone.

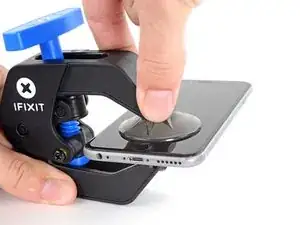

Расположите присоски близко к нижнему краю iPhone, чуть выше кнопки «Домой» — одна спереди, другая сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если вы обнаружите, что поверхность вашего iPhone слишком скользкая для удержания Anti-Clamp, вы можете использовать ленту для создания более цепкой поверхности.

Потяните синюю ручку вперед, чтобы заблокировать руки.

Поверните ручку по часовой стрелке на 360 градусов или до того момента, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают выходить из выравнивания, немного ослабьте присоски и снова выровняйте руки.

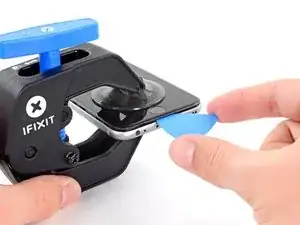

Вставьте лопатку или инструмент под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, поверните ручку на четверть оборота.

Не поворачивайте больше, чем на четверть оборота за раз, и подождите несколько секунд между поворотами. Позвольте Anti-Clamp и времени сделать работу за вас.

Пропустите следующие три шага.

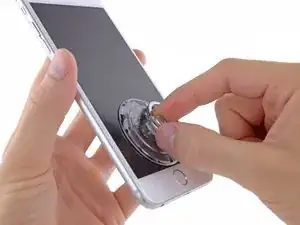

Используйте одну присоску, чтобы приподнять переднюю панель:

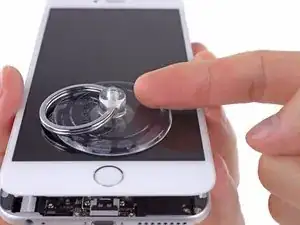

Прижмите присоску к экрану, чуть выше кнопки «Домой».

Убедитесь, что присоска надежно прижата к экрану для создания плотного уплотнения.

Если ваш дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень сильную ленту вместо присоски. Если всё остальное не удаётся, вы можете супер-клеем приклеить присоску к разбитому экрану.

Держите iPhone одной рукой и потяните вверх за присоску, чтобы немного отделить сборку передней панели от задней крышки.

Не спешите и применяйте устойчивое, постоянное усилие. Сборка дисплея располагается намного плотнее, чем в большинстве устройств.

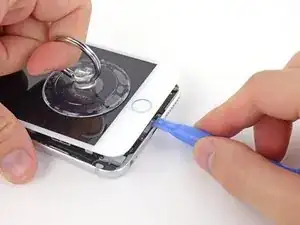

Используя пластиковый инструмент для открытия, начните аккуратно поддевать заднюю крышку, отодвигая её от сборки дисплея, продолжая тянуть вверх за присоску.

Существует несколько зажимов, соединяющих сборку передней панели с задней крышкой, поэтому вам может потребоваться использовать комбинацию присоски и пластикового инструмента для открытия, чтобы освободить сборку передней панели.

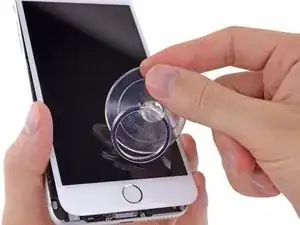

Потяните за пластиковый выступ, чтобы освободить вакуумное уплотнение на присоске.

Удалите присоску из сборки дисплея.

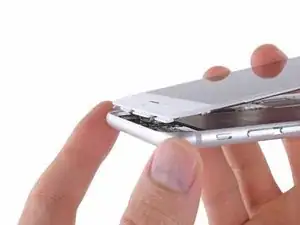

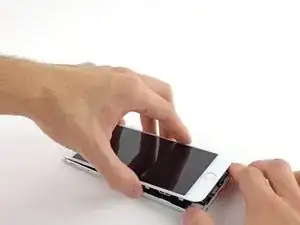

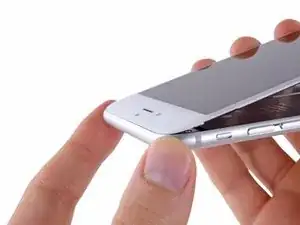

Отделите конец сборки передней панели с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона как шарнир.

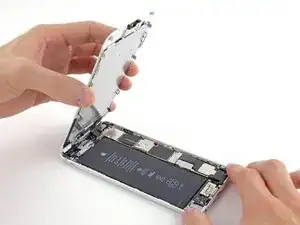

Откройте дисплей под углом около 90º и оплотите его на что-нибудь, чтобы он оставался поддерживаемым во время работы с телефоном.

Добавьте резинку, чтобы надежно удерживать дисплей на месте во время работы. Это предотвратит ненужное напряжение на кабелях дисплея.

В экстренной ситуации вы можете использовать неоткрытую банку напитка, чтобы удержать дисплей.

Несколько зажимов вдоль верхнего края передней панели образуют частичный шарнир, позволяя сборке передней панели открываться как книга.

Во время сборки обратите внимание на выравнивание зажимов чуть ниже верхнего края задней крышки. Затем, сдвиньте верхнюю часть передней панели вверх, пока её верхний край не станет на одной линии с верхним краем задней крышки.

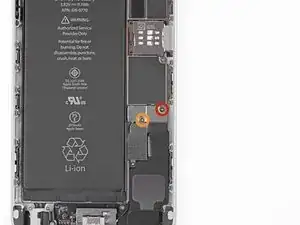

Удалите следующие винты Phillips из крепежной пластины разъема батареи:

Один винт 2.3 мм

Один винт 3.1 мм

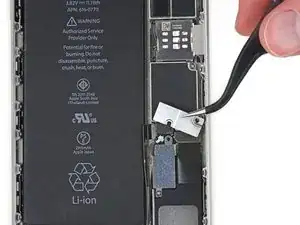

Удалите металлическую крепежную пластину разъема батареи из iPhone.

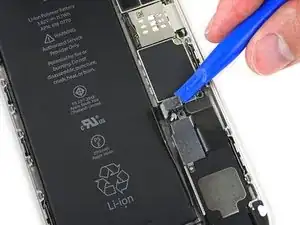

Используйте чистый ноготь или край открывающего инструмента, чтобы осторожно поддеть разъем батареи от его гнезда на материнской плате.

Будьте осторожны, чтобы только поддеть разъем батареи, а не гнездо на материнской плате. Если вы поддете гнездо материнской платы, вы можете сломать разъем полностью.

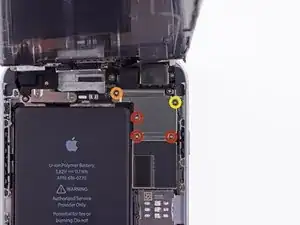

Удалите следующие винты Phillips, крепящие пластину кабеля сборки передней панели:

Три винта 1.2 мм

Один винт 1.5 мм

Один винт 2.9 мм

Не пытайтесь вставлять более длинные винты в красно помеченные отверстия. Это может привести к необратимому повреждению материнской платы.

Удалите пластину кабеля сборки передней панели с материнской платы.

В следующих четырех шагах будьте осторожны, поддевайте только разъемы кабелей, а не их разъемы на плате логики.

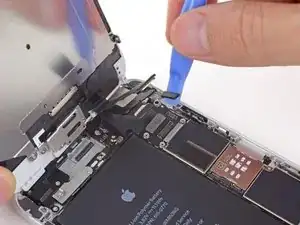

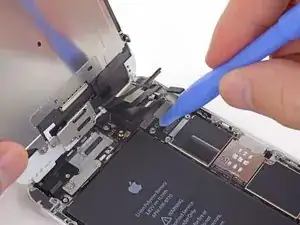

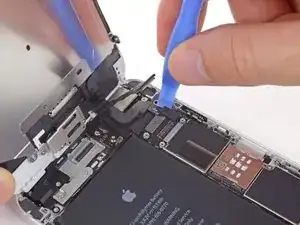

Держите переднюю панель, используйте ноготь или край открывающего инструмента, чтобы отключить разъем фронтальной камеры и разъем динамика.

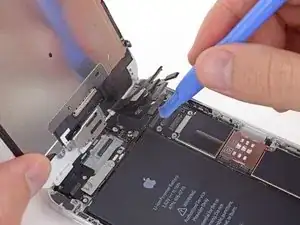

Отключите разъем кабеля кнопки «Домой».

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабель на этом шаге.

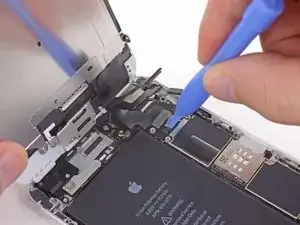

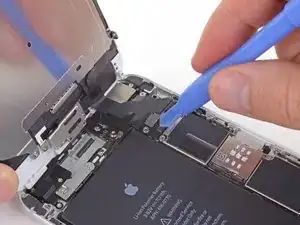

Используйте пластиковый открывающий инструмент для отключения разъема кабеля данных дисплея.

При сборке телефона кабель данных дисплея может отсоединиться от разъема. Это может привести к появлению белых линий или черного экрана при включении телефона. Если это произойдет, просто снова подключите кабель и перезагрузите телефон. Лучший способ перезагрузить телефон — это отключить и снова подключить разъем батареи.

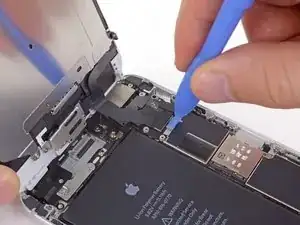

Наконец, отключите разъем кабеля дигитайзера.

При повторном подключении кабеля дигитайзера не нажимайте на центр разъема. Нажмите на один конец разъема, а затем на противоположный конец. Нажатие в центре разъема может привести к изгибу компонента и повреждению дигитайзера.

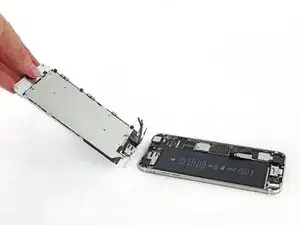

Извлеките сборку передней панели из заднего корпуса.

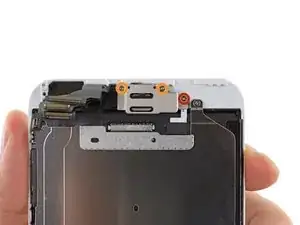

Удалите следующие винты Phillips, которые крепят верхнюю скобу компонента:

Один винт 1.5 мм

Два винта 2.3 мм

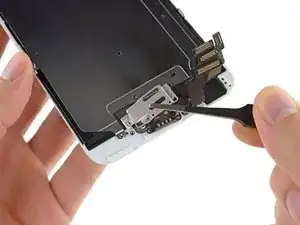

Поднимите и извлеките скобу динамика из сборки дисплея.

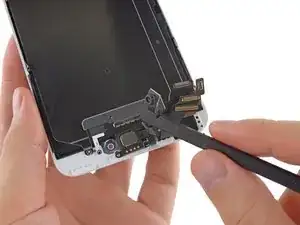

Используйте плоский конец лопатки, чтобы поддеть кабели фронтальной камеры и дисплея, и осторожно отодвиньте их в сторону.

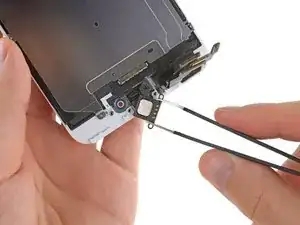

Используйте пинцет, чтобы крепко схватить и удалить динамик из сборки дисплея.
