Замена передней камеры и сенсорного модуля iPhone 6 Plus

Перед разборкой iPhone разрядите батарею ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два 3,6 мм винта P2 Pentalobe рядом с разъёмом Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полной инструкции по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски ближе к нижнему краю телефона прямо над кнопкой «Домой» — одну с передней стороны и одну с задней.

Сожмите чашки вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, можно использовать ленту для создания более цепкой поверхности.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Вставьте медиатор или инструмент для открывания под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните ручку на четверть оборота.

Не крутите больше чем на четверть оборота за раз и делайте паузы между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану непосредственно над кнопкой «Домой».

Убедитесь, что чашка плотно прилегает к экрану для хорошего уплотнения.

Если дисплей сильно треснул, наклейка прозрачной упаковочной ленты может позволить присоске прилипнуть. Альтернативно можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить к разбитому экрану супер‑клеем.

Удерживая iPhone одной рукой, тяните присоску вверх, чтобы слегка отжать переднюю панель от задней крышки.

Действуйте медленно и прилагайте равномерное, устойчивое усилие. Сборка дисплея сидит гораздо плотнее, чем в большинстве устройств.

Используя пластиковый инструмент для открывания, аккуратно подденьте заднюю крышку вниз, отставляя её от сборки дисплея, продолжая тянуть присоску вверх.

Переднюю панель к задней крышке прикрепляют несколько защёлок, поэтому может понадобиться сочетание присоски и пластикового инструмента, чтобы освободить панель.

Потяните пластиковый язычок, чтобы снять вакуум с присоски.

Снимите присоску с блока дисплея.

Оттяните сторону панели с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона как петлю.

Откройте дисплей примерно на 90º и опирайте его о что‑то, чтобы он удерживался, пока вы работаете с телефоном.

Наденьте резиновую ленту, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает лишнюю нагрузку на кабели дисплея.

В крайнем случае можно использовать нераспечатанную банку напитка, чтобы подпереть дисплей.

Несколько защёлок вдоль верхнего края передней панели образуют частичную петлю, позволяющую панели открываться как книга.

При сборке выровняйте защёлки чуть ниже верхнего края задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не станет заподлицо с верхним краем задней крышки.

Удалите следующие винты Phillips, крепящие скобу разъёма батареи:

Один винт 2,3 мм

Один винт 3,1 мм

Снимите металлическую скобу разъёма батареи с iPhone.

Используйте чистый ноготь или край инструмента для открывания, чтобы аккуратно поддеть разъём батареи вверх от его гнезда на логической плате.

Следите за тем, чтобы поддевать только разъём батареи, а не гнездо на логической плате. Если вы подднёте гнездо платы, можете полностью повредить разъём.

Удалите следующие винты Phillips, удерживающие скобу кабелей передней панели:

Три винта 1,2 мм

Один винт 1,5 мм

Один винт 2,9 мм

Не пытайтесь вставлять более длинные винты в отмеченные красным отверстия. Это может привести к необратимому повреждению логической платы.

Снимите скобу кабелей передней панели с логической платы.

В следующих четырех шагах аккуратно подденьте только разъемы кабелей, а не их гнезда на плате.

Поддерживая переднюю панель, используйте ноготь или кромку монтажного инструмента, чтобы отсоединить разъем кабеля фронтальной камеры и динамика-слухового приёмника.

Отключите разъем кабеля кнопки «Домой».

Перед отключением или подключением кабеля в этом шаге убедитесь, что аккумулятор отключен.

Используйте пластиковый монтажный инструмент, чтобы отсоединить разъем кабеля данных дисплея.

При сборке телефона кабель данных дисплея может отсоединиться от разъема. Это может привести к белым линиям или пустому экрану при включении телефона. В таком случае просто подключите кабель снова и перезапустите телефон. Лучший способ перезапустить телефон — отключить и снова подключить разъем аккумулятора.

Наконец, отключите разъем кабеля цифрового датчика (тачскрина).

При подключении кабеля цифрового датчика не нажимайте по центру разъема. Нажмите на один конец разъема, затем на противоположный конец. Нажатие в центре разъема может согнуть компонент и повредить дигитайзер.

Снимите сборку передней панели с заднего корпуса.

Удалите следующие винты с крестообразным шлицем, закрепляющие верхнюю монтажную скобу:

Один винт 1,5 мм

Два винта 2,3 мм

Поднимите и снимите кронштейн слухового динамика с монтажной панели дисплея.

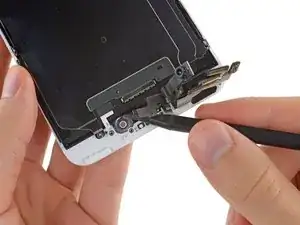

Используйте плоский конец лопатки, чтобы поддеть кабели фронтальной камеры и дисплея и аккуратно оттолкнуть их в сторону.

С помощью пинцета крепко захватите и удалите слуховой динамик из монтажной панели дисплея.

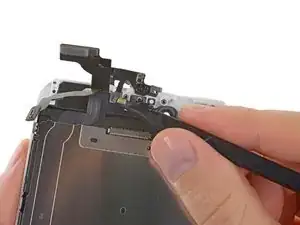

Используйте наконечник лопатки, чтобы аккуратно поддеть сборку кабеля датчика из её посадочного места в монтажной панели дисплея.

Кабель удерживается слабым клеевым слоем.

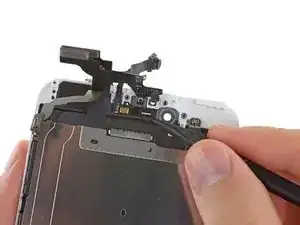

Отделите микрофонную часть кабелей фронтальной камеры и датчиков от монтажной панели дисплея.

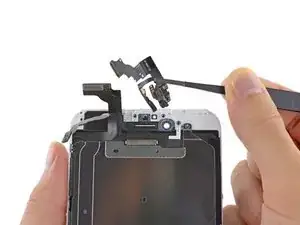

Снимите сборку фронтальной камеры и кабелей датчиков с монтажной панели дисплея.

Новые сборки могут поставляться с установленной сеткой динамика, а могут и без неё. Если она отсутствует, сохраните старую и используйте её повторно. Её можно отделить с помощью тепла от фена и аккуратного поддевания или вытягивания пинцетом.
