Замена клавиш регулировки громкости и разблокировки Snapfon ez One

Выключите телефон, чтобы предотвратить потерю данных.

Нажмите и сдвиньте аккумулятор, чтобы вынуть его.

Права на изображение принадлежат Snapfon®. Изображение используется только в учебных целях. Никаких нарушений авторских прав не предполагается.

Выдёрните аккумулятор большим пальцем или инструментом для вскрытия iFixit.

Убедитесь, что старый аккумулятор утилизирован правильно в пункте приёма на переработку.

Права на изображение принадлежат Snapfon®. Изображение используется только в учебных целях. Никаких нарушений авторских прав не предполагается.

Удалите четыре резиновые заглушки из отверстий для винтов с помощью пинцета.

Выверните четыре винта 3,1 мм в углах крестовой отвёрткой Phillips #00.

Отделите переднюю панель от задней панели корпуса.

Снимите металлический обод с периметра передней панели.

Выньте ползунок регулировки громкости пинцетом.

Ползунок регулировки громкости может выпасть при разделении передней и задней панелей. Это допустимо.

Отделите плату от внутренней части задней панели, поддевая их инструментом для вскрытия.

Последняя фотография показывает вид с обратной стороны платы.

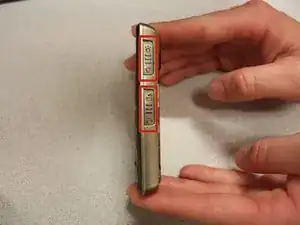

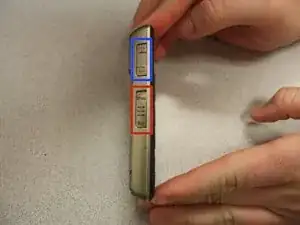

Все три этих переключателя (показаны в красных прямоугольниках на двух этих снимках) извлекаются одинаково. Поэтому в этом руководстве показан демонтаж и ремонт только одного переключателя.

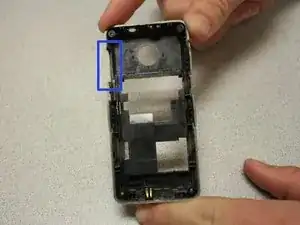

Кнопка (показана синим) должна быть уже снята при разборке платы в этой инструкции.

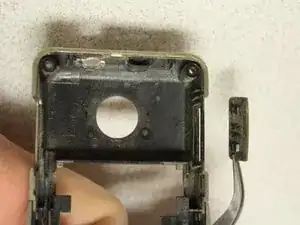

Используйте пинцет, чтобы вытащить кнопку громкости из направляющей.

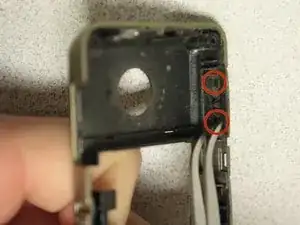

Сожмите два набора зажимов вместе и оттолкните наружу (в сторону от телефона), чтобы снять переключатель фонарика (или любой из других двух переключателей).

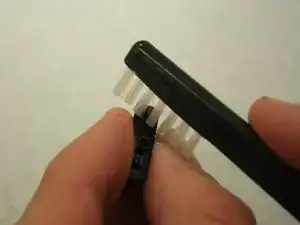

Чтобы удалить липкость или грязь, очистите переключатель изопропиловым спиртом и щёткой.

Дайте высохнуть перед установкой переключателя обратно на телефон.

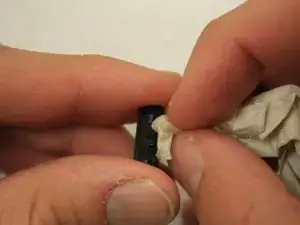

Очистите разъём полотенцем, смоченным в изопропиловом спирте.

Наконец, дайте разъёму и переключателю полностью высохнуть перед сборкой.
