Замена микрофона Snapfon ez One
Микрофон позволяет телефону записывать звук от пользователя. Микрофон способен улавливать звуковые волны и преобразовывать их в электрические сигналы.
Шаг 1
Выключите телефон, чтобы предотвратить потерю данных.
Нажмите и сдвиньте батарею, чтобы извлечь её.
Права на изображение принадлежат Snapfon®. Изображение используется исключительно в образовательных целях. Нарушения авторских прав не преследуются.
Шаг 2
Подденьте батарею большим пальцем или инструментом для вскрытия iFixit.
Убедитесь, что вы утилизировали старую батарею в пункте приёма для переработки.
Права на изображение принадлежат Snapfon®. Изображение используется исключительно в образовательных целях. Нарушения авторских прав не преследуются.
Шаг 3

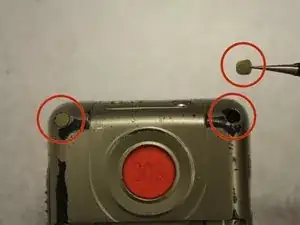

Снимите четыре резиновых вставки из отверстий для винтов с помощью пинцета.
Шаг 4

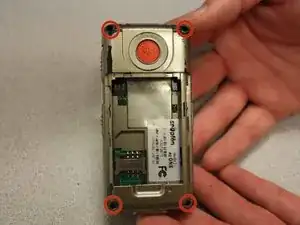

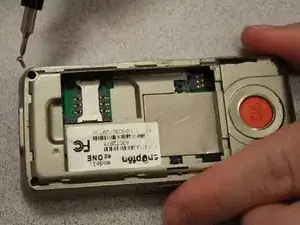

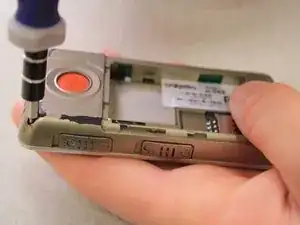

Вывинтите четыре винта 3,1 мм в углах крестовой отвёрткой Phillips #00.
Шаг 5

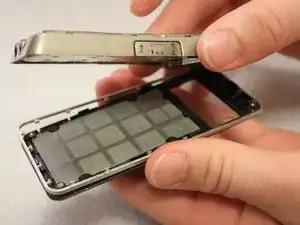

Отделите переднюю панель от задней панели корпуса.

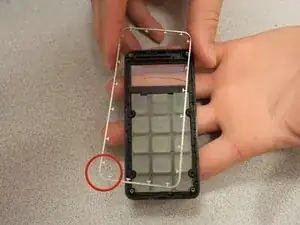

Снимите металлический бампер с периметра передней панели.
Шаг 6

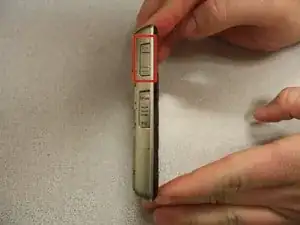

Подденьте кнопку ползунка громкости пинцетом и извлеките её.
Кнопка ползунка громкости может выпадать при разделении передней и задней панелей. Это нормально.
Шаг 7

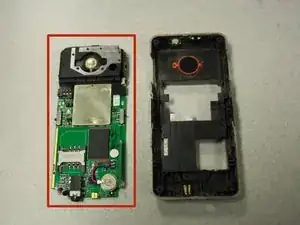

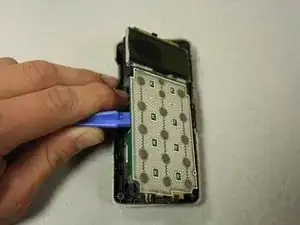

Отделите плату от внутренней стороны задней панели, поддев между ними инструментом для вскрытия.

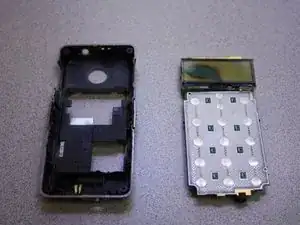

Последнее изображение показывает обратную сторону платы.
Шаг 8

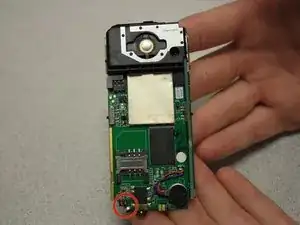

Найдите микрофон на обратной стороне платы.
Шаг 9

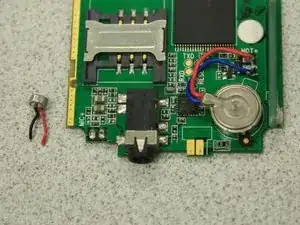

Отпаять микрофон от платы с помощью паяльника.
Паяльник создает высокие температуры, которые могут причинить телесные повреждения.
Возьмите заменяющий микрофон и припаяйте провода к плате тем же способом, в каком был ориентирован старый микрофон.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
