Замена ЖК-экрана Snapfōn ezONE
ЖК-экраны очень чувствительны и могут треснуть под небольшим давлением. Треснутый ЖК-экран будет течь и оставит черное пятно, которое может быть достаточно большим, чтобы сделать устройство непригодным для использования. Используйте это руководство, чтобы разобрать ваш Snapfon ez One и заменить сломанный экран.
Шаг 1
Выключите телефон, чтобы предотвратить потерю данных.
Нажмите и сдвиньте аккумулятор, чтобы извлечь его.
Права на изображение принадлежат Snapfon®. Изображение используется исключительно в образовательных целях. Нарушение авторских прав не предполагается.
Шаг 2
Выдолбите аккумулятор пальцем или с помощью инструмента iFixit.
Обязательно утилизируйте старый аккумулятор в пункте приема вторичных материалов.
Права на изображение принадлежат Snapfon®. Изображение используется исключительно в образовательных целях. Нарушение авторских прав не предполагается.
Шаг 3
Удалите четыре резиновые вставки из отверстий для винтов с помощью пинцета.
Шаг 4
Удалите четыре винта длиной 3,1 мм в углах с помощью отвертки Phillips #00.
Шаг 5
Отделите переднюю крышку от задней крышки.
Снимите металлический бампер с периметра передней крышки.
Шаг 6
Вытащите кнопку регулировки громкости с помощью пинцета.
Кнопка регулировки громкости может выпасть во время разделения передней и задней крышек. Это нормально.
Шаг 7
Отделите печатную плату от внутренней части задней крышки, вставив инструмент между ними.
Последнее изображение показывает заднюю часть печатной платы.
Шаг 8

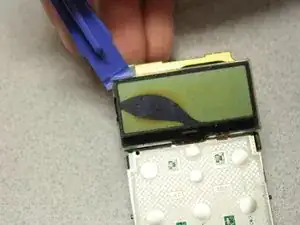

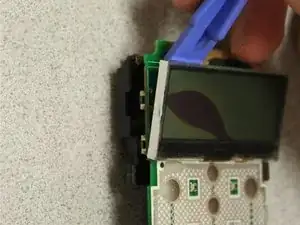

Отделите ЖК-экран от печатной платы с помощью инструмента для открытия. Экран подключен к материнской плате с помощью легкого клея, который легко удаляется.

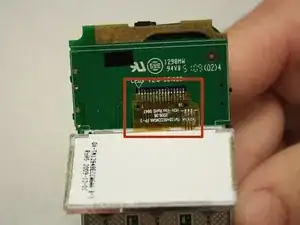

ЖК-экран все еще будет подключен к печатной плате с помощью шлейфа.
Шаг 9

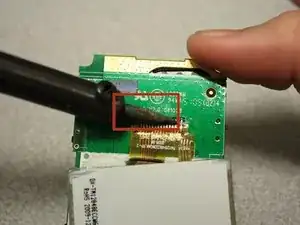

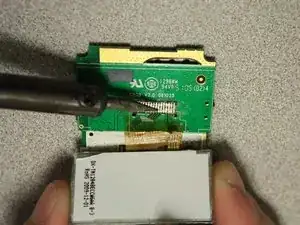

Используйте паяльник, чтобы расплавить соединение между шлейфом и печатной платой.
Будьте осторожны! Высокая температура паяльника может привести к травмам.
Прикасайтесь только к паяному соединению, чтобы ни одна из деталей телефона не была повреждена от тепла.
Шаг 10

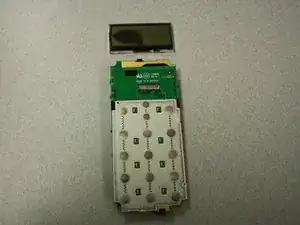

Как только вы нагрели паяное соединение, осторожно потяните шлейф, чтобы освободить его. ЖК-экран будет полностью удален из устройства.
Заключение
Чтобы собрать устройство с новым ЖК-экраном, следуйте этим инструкциям в обратном порядке.
Примечание: вам снова потребуется использовать паяльник, чтобы прикрепить новый шлейф ЖК-экрана к печатной плате.
