Разборка микрофона Ericsson CF 388

Чтобы извлечь аккумулятор из корпуса, возьмите переднюю и заднюю панели противоположными руками (как показано). Задняя панель совпадает с аккумулятором.

Указательным пальцем нажмите на кнопку внизу аккумулятора, чтобы освободить его.

Оттяните аккумулятор от телефона.

После снятия аккумулятора становится доступна передняя часть корпуса телефона.

Найдите два звездообразных винта T6 на нижнем торце задней части телефона, под аккумулятором, отмеченные красными кругами.

Удалите эти два винта с помощью отвертки Torx T6.

Найдите верхние два винта U-образной формы на задней панели телефона, как показано красными кругами.

Удалите эти два винта отверткой SP 2.6.

Примечание: снимите серые пластиковые втулки вместе с винтами.

Возьмите корпус телефона за противоположные панели и аккуратно откройте, раздвинув корпус, как показано на изображении.

Примечание: Будьте осторожны, чтобы не повредить печатную плату и компоненты при открытии корпуса.

После снятия крышки аккумулятора и разборки корпуса телефона клавиатура удерживается пластиковой каркасной конструкцией, как показано.

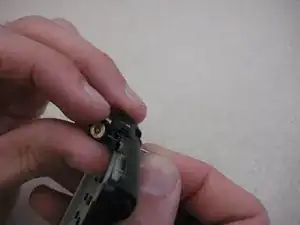

Чтобы снять пластиковую каркасную конструкцию, найдите защёлку в верхней части телефона рядом с ЖК-экраном.

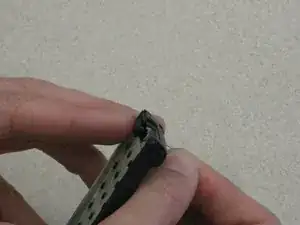

Аккуратно снимите каркас, удерживая переднюю часть корпуса одной рукой и потянув защёлку указательным пальцем, при этом большим пальцем поддерживая низ телефона, как показано.

После снятия каркаса клавиатуры микрофон становится доступен.

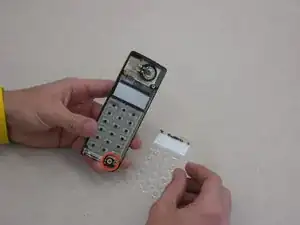

Найдите микрофон внизу телефона, под клавиатурой, как показано красным кругом.

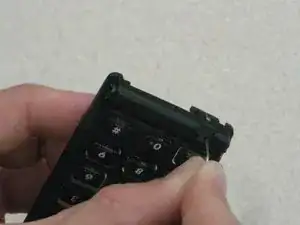

Чтобы извлечь микрофон, аккуратно протолкните его через переднее отверстие с помощью скрепки.

Медленно и осторожно выдавите микрофон.

Примечание: не давите слишком сильно, чтобы не повредить или не выбить микрофон. Не потеряйте его!
