Разборка печатной платы Ericsson CF 388

Чтобы вынуть аккумулятор из корпуса, возьмите переднюю и заднюю панели телефона противоположными руками (как показано). Задняя панель совмещена с аккумулятором.

Указательным пальцем нажмите кнопку на дне аккумулятора, чтобы освободить его.

Оттяните аккумулятор от телефона.

После снятия аккумулятора становится доступна передняя часть корпуса телефона.

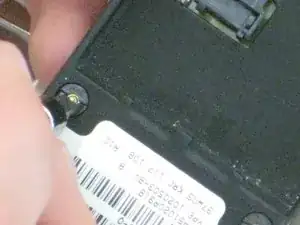

Найдите два звездообразных винта T6 на нижнем конце задней части телефона, под аккумулятором, как показано красными кружками.

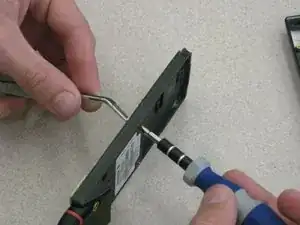

Удалите эти два винта с помощью отвертки Torx T6.

Найдите верхние два U-образных винта на задней стороне телефона, как показано красными кружками.

Удалите эти два винта с помощью отвертки SP 2.6.

Примечание: снимите серые пластиковые гофры с винтов.

Возьмите противоположные панели корпуса телефона и аккуратно откройте и раздвиньте корпус, как на изображении.

Примечание: будьте осторожны, чтобы не повредить печатную плату и компоненты при открытии корпуса.

Найдите печатную плату на тыльной стороне передней части корпуса телефона (правая сторона изображения).

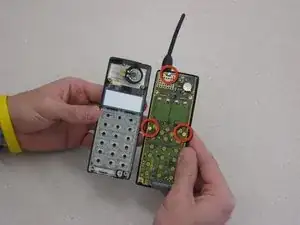

Найдите крепежные винты (обозначены красными кружками), которые прикрепляют плату к тыльной стороне передней панели корпуса.

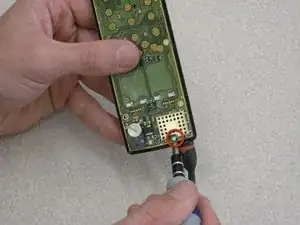

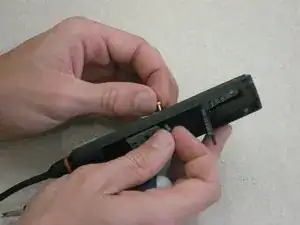

Держа отвертку SP2.6 U-образного типа в одной руке, ослабьте и снимите оба центральных винта. Удерживайте заднюю часть винта пинцетом из металла.

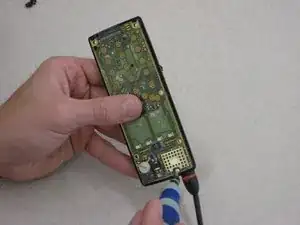

Полностью извлеките оба центральных винта, как показано.

Примечание: рука, не держащая отвертку, удерживает заднюю часть винта и панель на месте.

Найдите последний винт в верхней части телефона рядом с антенной, как показано красным кружком.

С помощью U-образной отвертки удалите верхний винт.

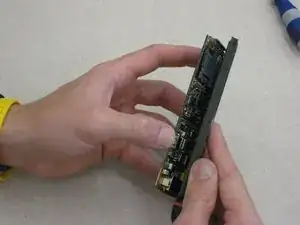

Держа одну руку на печатной плате, а другую на корпусе телефона, аккуратно отделите печатную плату от передней панели корпуса.
