Разборка динамика Ericsson CF 388

Для извлечения аккумулятора из корпуса возьмите переднюю и заднюю панели телефона противоположными руками (как показано). Задняя панель совмещена с аккумулятором.

Указательным пальцем нажмите на кнопку внизу аккумулятора, чтобы освободить его.

Оттяните аккумулятор от телефона.

После извлечения аккумулятора открывается доступ к передней части корпуса телефона.

Найдите два винта с головкой «звёздочка» T6 в нижней части задней панели телефона, под аккумулятором, как показано красными кружками.

Удалите эти два винта отвёрткой Torx T6.

Найдите верхние два винта U-образной формы на задней панели телефона, как показано красными кружками.

Удалите эти два винта отвёрткой SP 2.6.

Примечание: удалите серые пластиковые втулки вместе с винтами.

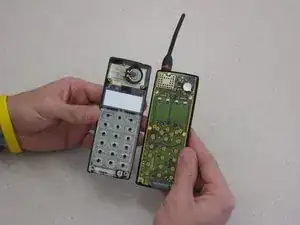

Возьмите корпус телефона за противоположные панели и аккуратно откройте и раздвиньте корпус, как показано на изображении.

Примечание: будьте осторожны, чтобы не повредить печатную плату и компоненты при открытии корпуса.

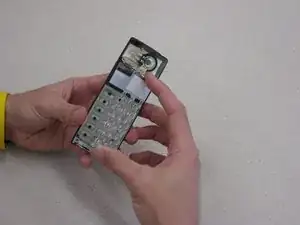

После снятия крышки аккумулятора и разборки корпуса клавиатура удерживается пластиковой каркасной рамой, как показано.

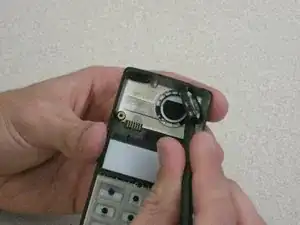

Чтобы снять пластиковую каркасную рамку, найдите защёлку в верхней части телефона рядом с ЖК-экраном.

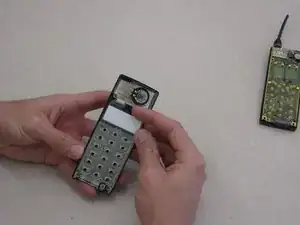

Аккуратно снимите каркас, удерживая переднюю панель корпуса одной рукой и тянув защёлку указательным пальцем, при этом большим пальцем упираясь в нижнюю часть телефона, как показано.

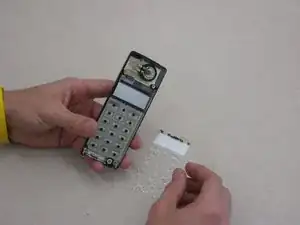

Хотя это не строго обязательно, снятие пластиковой каркасной рамки клавиатуры облегчает извлечение динамика.

Найдите динамик в верхней части телефона, над ЖК-экраном, как показано красным кругом.

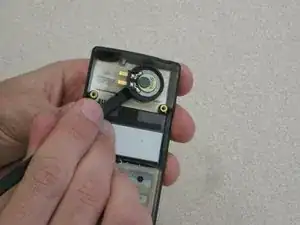

Чтобы снять динамик, аккуратно подденьте его пластиковым рычажным инструментом.

Осторожно поднимайте инструмент, чтобы отделить динамик от клеевого соединения с корпусом телефона.

Примечание: предпочтительно медленно снимать динамик, чтобы он не выскочил и не повредился. Действуйте аккуратно.
