Замена динамика Snapfon ezOne

Выключите телефон, чтобы предотвратить потерю данных.

Нажмите и сдвиньте аккумулятор, чтобы вынуть его.

Права на изображение принадлежат Snapfon®. Изображение используется в образовательных целях. Никакого нарушения авторских прав не предполагается.

Подденьте аккумулятор большим пальцем или инструментом для вскрытия iFixit.

Убедитесь, что старый аккумулятор утилизирован должным образом в пункте переработки.

Права на изображение принадлежат Snapfon®. Изображение используется в образовательных целях. Никакого нарушения авторских прав не предполагается.

Снимите четыре резиновые заглушки из отверстий под винты с помощью пинцета.

Выверните четыре винта по углам длиной 3,1 мм крестовой отверткой Phillips #00.

Разъедините переднюю и заднюю части корпуса.

Снимите металлический бампер с периметра передней части корпуса.

Подденьте кнопку ползунка громкости пинцетом и извлеките её.

Кнопка ползунка громкости может выпадать при разъединении передней и задней частей корпуса. Это нормально.

Отделите плату от внутренней поверхности задней части корпуса, поддев между ними инструментом для вскрытия.

Последнее изображение показывает обратную сторону платы.

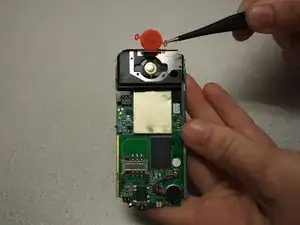

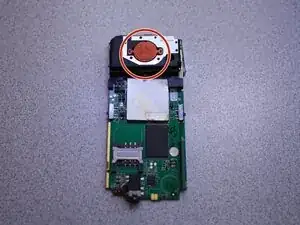

Снимите кнопку SOS с платы с помощью пинцета.

Оттяните черный корпус от платы пальцами.

В данный момент черный корпус нельзя будет полностью снять.

Чтобы полностью снять черный корпус, распаяйте кабель кнопки SOS от платы с помощью паяльника.

Паяльник создает высокие температуры, которые могут причинить вред телу.

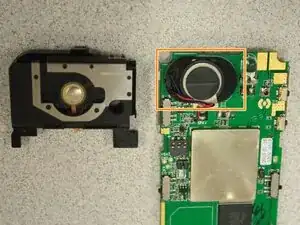

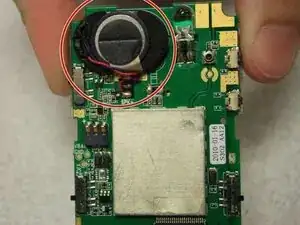

После снятия черного корпуса динамик окажется открытым.

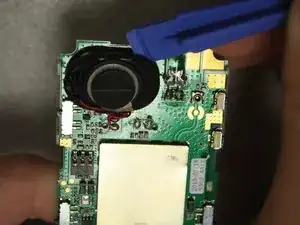

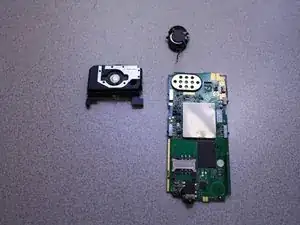

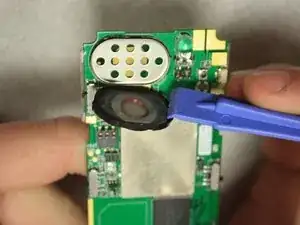

С помощью пластмассовых инструментов для вскрытия подденьте динамик и снимите его с платы.

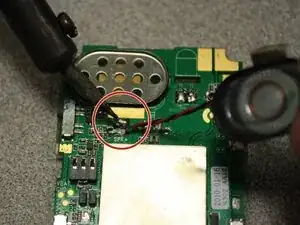

Распаяйте провода динамика от основания платы с помощью паяльника.

Паяльник создает высокие температуры, которые могут причинить вред телу.

Припаяйте провода нового динамика к плате паяльником.
