Замена разъёма зарядки Snapfon ez One
Разъём зарядки — это компонент телефона, который позволяет подключать зарядное устройство к телефону для зарядки встроенного аккумулятора.
Шаг 1
Выключите телефон, чтобы предотвратить потерю данных.
Нажмите и сдвиньте аккумулятор, чтобы вынуть его.
Права на изображение принадлежат Snapfon®. Изображение используется исключительно в образовательных целях. Нарушения авторских прав не предполагается.
Шаг 2
Подденьте аккумулятор большим пальцем или инструментом для вскрытия iFixit.
Убедитесь, что утилизировали старый аккумулятор в специализированном пункте приёма.
Права на изображение принадлежат Snapfon®. Изображение используется исключительно в образовательных целях. Нарушения авторских прав не предполагается.
Шаг 3
Снимите четыре резиновые заглушки из отверстий для винтов с помощью пинцета.
Шаг 4
Выверните четыре винта по углам длиной 3,1 мм крестовой отвёрткой Phillips #00.
Шаг 5
Отделите переднюю панель корпуса от задней панели корпуса.
Снимите металлический бампер с периметра передней панели корпуса.
Шаг 6
Подденьте ползунок регулировки громкости пинцетом и извлеките его.
Ползунок регулировки громкости может выпадать при разделении передней и задней панелей корпуса. Это нормально.
Шаг 7
Отделите плату от внутренней стороны задней панели, поддев между ними инструментом для вскрытия.
На последнем изображении показан вид с обратной стороны платы.
Шаг 8

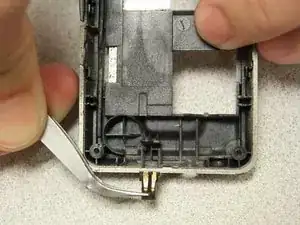

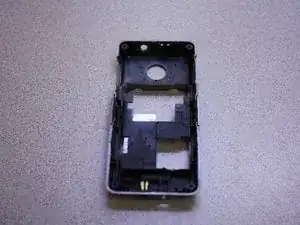

С помощью пинцета извлеките разъём зарядки, расположенный внутри задней крышки телефона.

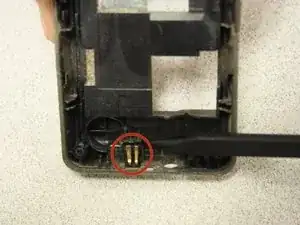

Для более лёгкого удаления может потребоваться лопатка, чтобы оказать давление при помощи пинцета.
Заключение
Вставьте новый разъём зарядки, а затем соберите устройство в обратном порядке, следуя этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
