Разборка ЖК-экрана Ericsson CF 388

Чтобы вынуть аккумулятор из корпуса, захватите переднюю и заднюю панели телефона противоположными руками (как показано). Задняя панель совмещена с аккумулятором.

Указательным пальцем нажмите на кнопку внизу аккумулятора, чтобы освободить его.

Оттяните аккумулятор от телефона.

После снятия аккумулятора становится доступна передняя часть корпуса телефона.

Найдите два звездчатых винта T6 в нижней части задней панели телефона, под аккумулятором, отмеченные красными кругами.

Удалите эти два винта с помощью отвертки Torx T6.

Найдите две верхние винтовые скобы в форме буквы U на задней стороне телефона, как показано красными кругами.

Удалите эти два винта с помощью отвертки SP 2.6.

Примечание: снимите серые пластиковые втулки вместе с винтами.

Захватите противоположные панели корпуса телефона и аккуратно откройте и раздвиньте корпус, как показано на изображении.

Примечание: будьте осторожны, чтобы не повредить печатную плату и компоненты при открытии корпуса.

После снятия задней крышки и разборки корпуса клавиатура фиксируется пластиковой рамой, как показано.

Чтобы снять пластиковую рамку, найдите защелку в верхней части телефона рядом с ЖК-экраном.

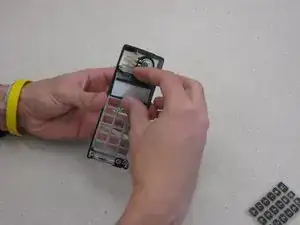

Аккуратно снимите рамку, удерживая переднюю часть корпуса одной рукой и потянув защелку указательным пальцем, при этом большой палец должен находиться внизу телефона, как показано.

После снятия пластиковой опорной рамки ЖК-экран становится доступным и легко снимается.

Найдите экран в верхней части телефона, как показано.

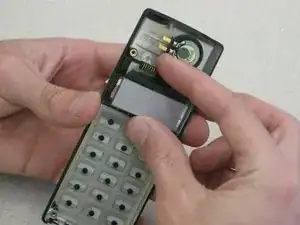

Используя указательный палец и большой палец, аккуратно снимите ЖК-экран. Возможно, понадобится пластиковая лопатка, чтобы поддеть его для начала.
