Замена узла экрана телефона Nokia G22 (румынский)

Вставьте инструмент для извлечения SIM‑лотка или выпрямленную канцелярскую скрепку в маленькое отверстие лотка SIM на верхнем левом краю телефона.

Нажмите сильно, чтобы извлечь лоток.

Выньте лоток SIM.

При установке SIM‑карты или microSD‑карты убедитесь, что она правильно ориентирована и точно размещена в лотке перед возвращением лотка в телефон.

Задняя крышка телефона закреплена несколькими пластиковыми защёлками.

Вставьте пластиковую лопатку под небольшую выемку в щели лотка SIM.

Поместите лопатку под острым вниз наклоном между задней крышкой и экраном.

Сдвиньте лопатку в сторону левого края телефона, чтобы освободить пластиковые защёлки.

Поверните лопатку у угла и продолжайте скользить вдоль нижнего края, чтобы освободить пластиковую защёлку.

Сдвиньте лопатку в сторону правого края, чтобы продолжить освобождение пластиковых защёлок.

Сдвигайте лопатку вдоль верхнего края телефона, чтобы освободить оставшиеся пластиковые защёлки.

Пока не пытайтесь полностью снять заднюю крышку, так как она по‑прежнему подключена к телефону.

Переверните телефон экраном вниз и аккуратно приподнимите правый край задней крышки, открывая её как книгу.

Осторожно, не тяните и не порвите подключённый кабель сканера отпечатков пальцев во время операции.

Положите заднюю крышку рядом с телефоном.

Используя крестовую отвертку, выкрутите винты длиной 3,8 мм, крепящие кронштейн сканера отпечатков пальцев.

Снимите кронштейн сканера отпечатков пальцев пинцетом или пальцами.

Осторожно, не проколите батарею пинцетом — прокол или изгиб батареи может привести к вытеканию опасных химикатов или возгоранию.

При сборке убедитесь, что кронштейн сканера отпечатков пальцев правильно выровнен и вставьте маленькую металлическую защёлку обратно в её посадочное место под крышкой платы.

С помощью плоского конца медиатора отключите сканер отпечатков пальцев, подняв разъём вверх с гнезда.

Чтобы повторно подключить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При неправильном выравнивании контактов они могут погнуться и вызвать необратимые повреждения.

Снимите заднюю крышку.

Вы увидите белую наклейку, закрывающую один из верхних винтов. Проткните её отверткой или удалите пинцетом.

Используя крестовую отвертку, выкрутите одиннадцать винтов 3,8 мм, которые крепят крышку платы.

Крышка платы по‑прежнему закреплена несколькими пластиковыми защёлками.

Вставьте лопатку под правый край крышки платы, чтобы освободить пластиковые защёлки.

Поднимите крышку платы над верхним краем телефона.

Крышка материнской платы имеет две короткие клейкие ленты, обёрнутые вокруг верхнего края и рамки.

Снимите крышку материнской платы с рамки, чтобы отделить клейкую ленту, и выньте её.

При повторной сборке оберните клейкие ленты вокруг рамки после того, как установите крышку материнской платы на место.

С помощью плоского конца лопатки отсоедините кабель батареи, приподняв разъём вверх от гнезда.

Вы увидите белую наклейку, закрывающую один из верхних винтов. Проколоть её отверткой или удалить пинцетом.

С помощью крестовой отвёртки выкрутите восемь винтов длиной 3,8 мм, которые крепят динамик.

Вставьте медиатор под правый край динамика.

Поверните медиатор, чтобы освободить динамик от пластиковых защёлок, которые его удерживают.

Снимите динамик с помощью пинцета или пальцами.

С помощью плоского конца лопатки отсоедините кабель экрана, приподняв разъём вверх от гнезда.

С помощью острого конца лопатки отсоедините кабель антенны, приподняв разъём вверх от гнезда на материнской плате.

Используйте пинцет или пальцы, чтобы приподнять кабель антенны из его углубления в рамке.

При повторной сборке подсоедините кабель антенны к материнской плате перед тем, как установить кабель антенны обратно в его углубление.

С помощью крестовой отвёртки выкрутите винты длиной 2,8 мм, которые крепят узел порта зарядки.

Вставьте плоский конец лопатки под верхний край узла порта зарядки.

Подденьте узел порта зарядки, поворачивая лопатку, пока не сможете схватить его пальцами.

Снимите узел порта зарядки.

Вибромотор зафиксирован лёгким клеем.

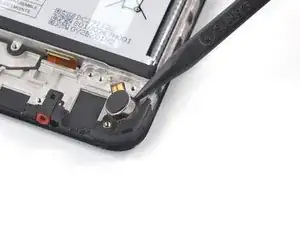

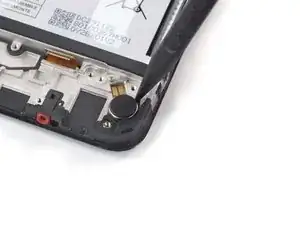

Вставьте острый конец лопатки в небольшое гнездо в правой верхней части вибромотора.

Поверните лопатку и приподнимите вибромотор, чтобы отделить его от клея, который держит его внизу.

Снимите держатель вибромотора с помощью пинцета или пальцами.

При повторной сборке можно повторно использовать старый клей, если он всё ещё липкий. В противном случае замените его клейкой лентой, например Tesa.

С помощью плоского конца лопатки отсоедините кабель экрана, приподняв разъём вверх от гнезда.

С помощью крестовой отвёртки выкрутите винт длиной 2,8 мм, который фиксирует материнскую плату.

Вставьте плоский конец лопатки под верхний правый край материнской платы.

Приподнимите материнскую плату, пока не сможете схватить её пальцами.

Снимите материнскую плату.

При повторной сборке нанесите небольшие количества термопасты в отмеченные зоны на модуле экрана. См. в универсальном руководстве подробные шаги по подготовке материнской платы и нанесению пасты.

Динамик для наушников приклеен к рамке лёгким клеем.

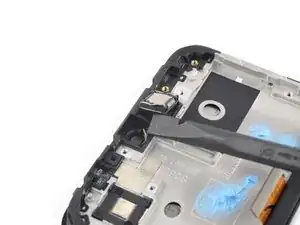

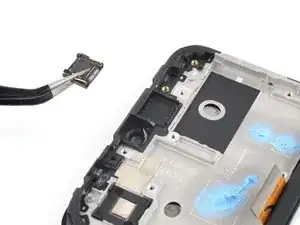

Вставьте плоский конец лопатки под нижний левый край динамика для наушников и выньте его из посадочного места.

Снимите динамик для наушников.

При повторной сборке убедитесь, что контактные пружины золотого цвета на динамике для наушников направлены вверх и расположены у нижнего края телефона перед тем, как приклеить его обратно к рамке.

Если новый модуль экрана поставляется с креплением камеры, этот шаг можно пропустить. В противном случае потребуется снять крепление для переноса.

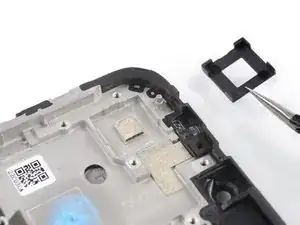

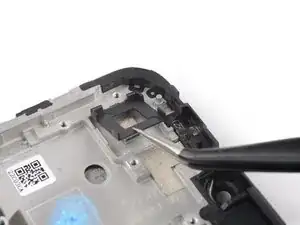

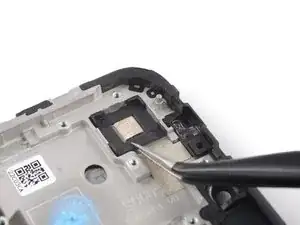

Снимите чёрное крепление камеры с помощью пинцета или пальцами.

Крепление камеры закреплено лёгким клеем.

При повторной сборке убедитесь, что установили крепление камеры на новый модуль экрана в правильной ориентации и аккуратно прижмите его. При необходимости используйте клейкую ленту.

Если новый экранный модуль имеет поролоновый уплотнитель, этот шаг можно пропустить. Снимать защиту для переноса не нужно.

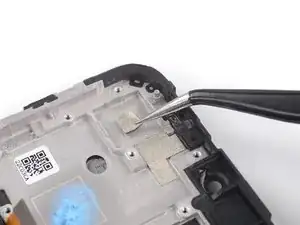

Используйте пинцет, чтобы аккуратно снять поролоновую защиту с рамки и извлечь её.

Поролоновая защита в посадочном месте камеры закреплена лёгким клеем.

При обратной сборке установите поролоновую защиту на новый модуль, слегка прижав её. При необходимости используйте клейкую ленту.

Будьте осторожны, не проколите, не согните и не деформируйте батарею при следующих шагах: повреждённая батарея может протечь, выделяя опасные химикаты, или вызовет пожар.

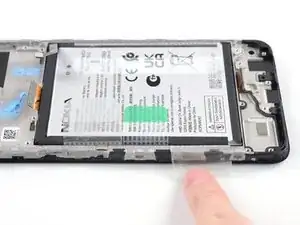

Используйте пальцы, чтобы снять два внешних куска клейкой ленты с батареи.

Батарея в Nokia G22 закреплена на клею. На ней есть язычок, который можно потянуть, чтобы отделить клей и снять батарею.

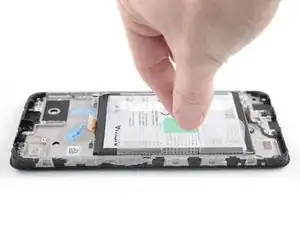

Используйте пальцы, чтобы снять центральный зелёный язычок с батареи.

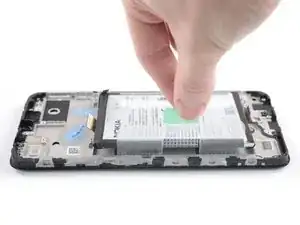

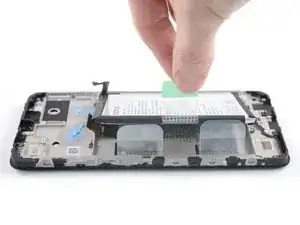

Держите телефон одной рукой, а другой медленно и уверенно тяните центральный зелёный язычок, чтобы отделить клей, держащий батарею снизу.

Если зелёный язычок порвётся, можно потянуть батарею за внешние язычки, включая клеевую плёнку под ней. Учтите: этот способ займёт больше времени и может потребовать нагрева для ослабления клея.

Если возникают трудности с отклеиванием батареи на клею, вы можете обратиться в службу поддержки телефонов Nokia.

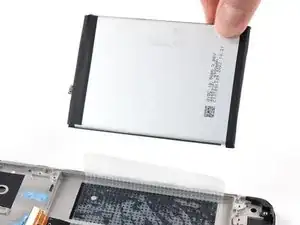

Снимите батарею с клеевой плёнки и извлеките её.

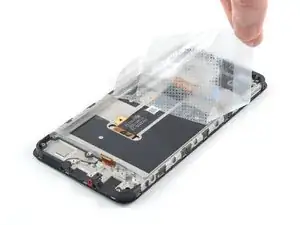

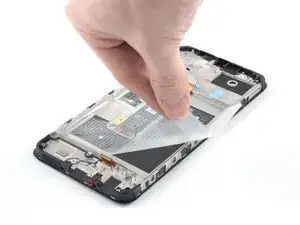

Захватите нижний правый край остающейся клейкой плёнки.

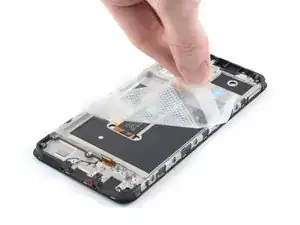

Тяните плёнку вверх от телефона равномерной силой, чтобы снять её.

Для установки батареи в новый экранный модуль:

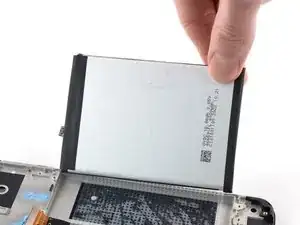

Приклейте клейкую плёнку обратно на батарею.

Выровняйте нижний край батареи (тот, что без клея) по нижнему краю посадочного места.

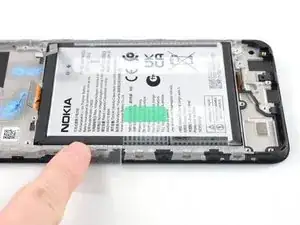

Опустите батарею и плотно прижмите, чтобы закрепить её.

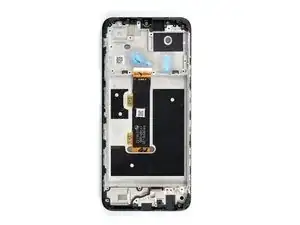

Остаётся только экранный модуль.

алă – возможно, придётся перенести оставшиеся компоненты или удалить клейкую плёнку с новой детали перед установкой.

Если вы используете оригинальную батарею повторно, тщательно осмотрите её на предмет физических повреждений. Если батарея согнута, деформирована, имеет вмятины или царапины, замените её на новую. Использование повреждённой батареи представляет опасность.
