Замена фронтальной камеры Fairphone 4

Перед началом работы обязательно выключите телефон.

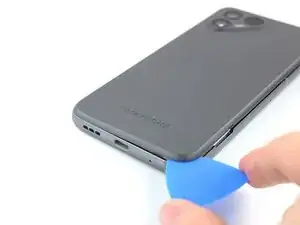

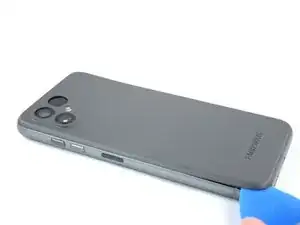

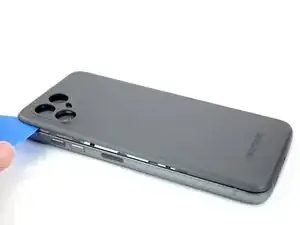

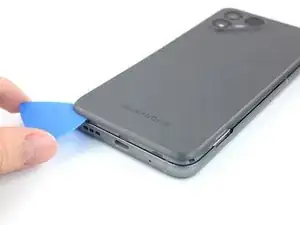

Вставьте большой палец или инструмент для вскрытия, например лопатку, в выемку в нижнем правом углу задней крышки.

Подденьте заднюю крышку, чтобы начать раскрытие пластиковых защёлок.

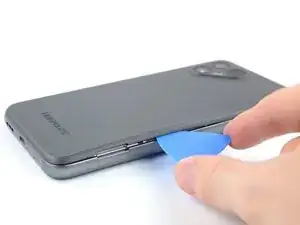

При помощи большого пальца или расширителя скользите по правой стороне телефона, чтобы ослабить пластиковые защёлки.

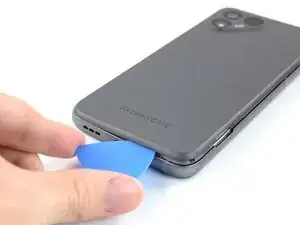

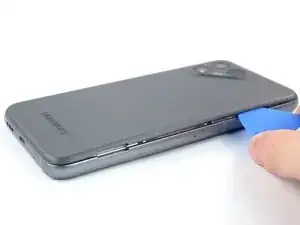

Скользите по нижней части телефона, чтобы ослабить пластиковые защёлки.

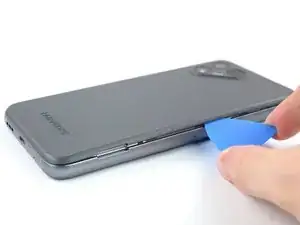

Скользите по левой стороне телефона, чтобы ослабить пластиковые защёлки.

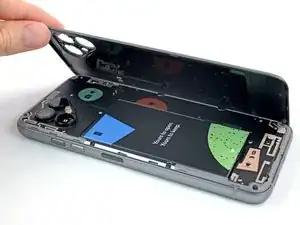

Поднимите заднюю крышку, чтобы освободить оставшиеся защёлки, и снимите её.

Чтобы установить заднюю крышку обратно, плотно прижмите её до щелчка пластиковых защёлок.

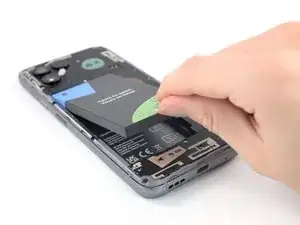

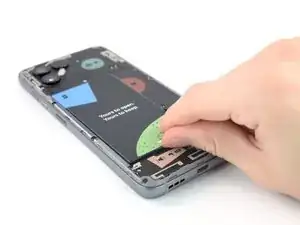

Вставьте ноготь или инструмент для вскрытия в отмеченную выемку, чтобы поддеть батарею из посадочного места.

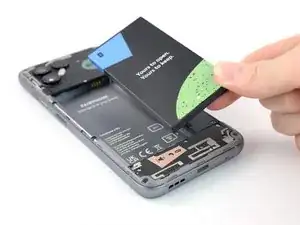

Поднимите батарею из посадочного места и извлеките её.

Удалите батарею.

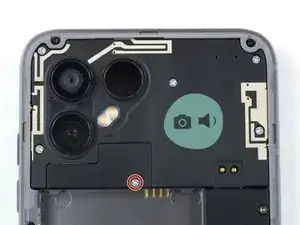

Снимите один винт Phillips длиной 4,8 мм.

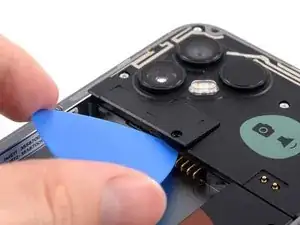

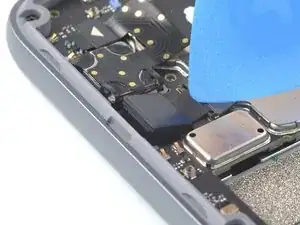

Вставьте расширитель под крышку рядом с треугольной меткой.

Поверните расширитель, чтобы поддеть и приподнять крышку.

Снимите крышку.

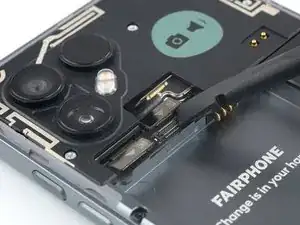

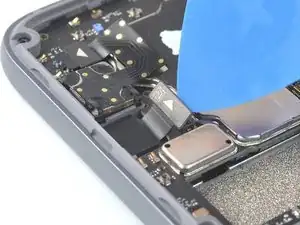

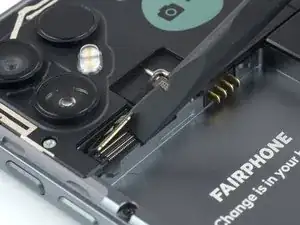

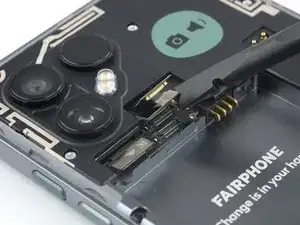

Используя лопатку или расширитель, подденьте и отключите два шлейфа камеры.

Поднимите правый разъём, чтобы открыть дополнительный разъём под ним.

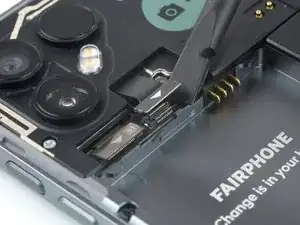

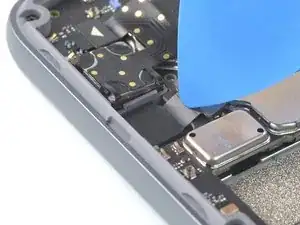

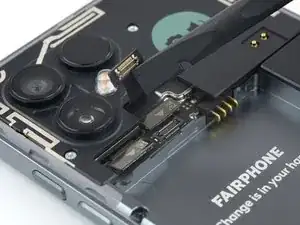

Используя лопатку или расширитель, подденьте и отключите третий шлейф камеры.

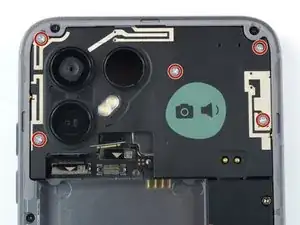

Снимите пять винтов Phillips длиной 4,8 мм.

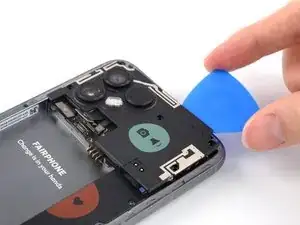

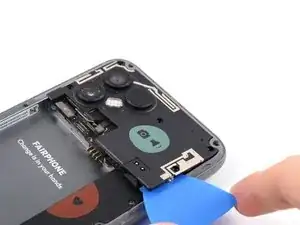

Вставьте расширитель под модуль задней камеры.

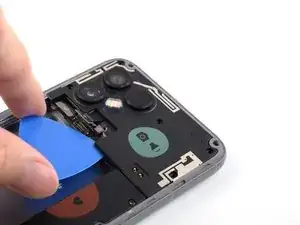

Проведите расширителем вдоль модуля задней камеры, чтобы освободить защёлки, удерживающие его на месте.

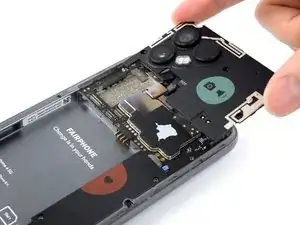

Приподнимите модуль задней камеры и извлеките его.

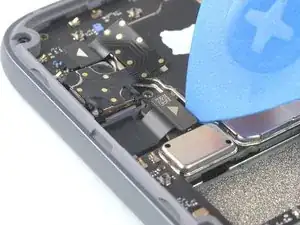

Используйте расширитель, чтобы поддеть и отключить шлейф фронтальной камеры.

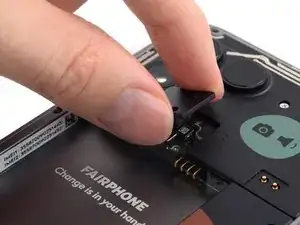

Аккуратно потяните фронтальную камеру от рамы, чтобы она выскочила из посадочного места.

В качестве альтернативы можно перевернуть телефон, чтобы камера выпала под действием силы тяжести.

Возьмите фронтальную камеру и извлеките её.
