Замена динамического модуля Fairphone 3

Перед началом разборки выключите телефон.

Вставьте ноготь большого пальца или инструмент для поддевания, например лопатку, в выемку в нижнем правом углу задней крышки.

Подденьте заднюю крышку, чтобы начать отсоединять её пластиковые защёлки.

Проведите по нижнему правому углу задней крышки, чтобы ослабить нижние пластиковые защёлки.

Поднимите заднюю крышку, чтобы освободить остальные пластиковые защёлки, и снимите её.

Для установки задней крышки нажмите её плотно по периметру, пока не услышите щелчки пластиковых защёлок — крышка должна ровно прилегать к задней панели телефона.

Используйте ноготь или инструмент для поддевания в отмеченной выемке, чтобы приподнять аккумулятор из посадочного гнезда.

Подденьте аккумулятор, пока не получите надёжный захват.

Выньте аккумулятор из посадочного гнезда и удалите его.

Всякий раз, когда упоминается винт Phillips #00, вы также можете отвинтить его отверткой или битой размера #0.

Удалите тринадцать винтов Phillips #00 (длина 4 мм).

Обязательно вставляйте медиатор между средним каркасом и модулем дисплея, а не в узкую щель рядом с экраном. В противном случае вы поднимете только экран, а не весь модуль дисплея.

Вставьте медиатор между средним каркасом и модулем дисплея на правом краю телефона.

Просуньте медиатор вниз до нижнего правого угла, чтобы отжать пластиковые зажимы модуля дисплея.

Проведите медиатор вокруг нижнего правого угла и используйте его, чтобы освободить пластиковые зажимы внизу модуля дисплея.

Проведите медиатор вдоль левой стороны, чтобы приподнять модуль дисплея.

Модуль дисплея должен выйти из среднего каркаса в процессе. Если этого не произошло, проверьте, не остались ли защёлки.

Снимите сборку дисплея.

Для повторной установки модуля дисплея прижмите его со всех сторон, пока не услышите щелчки пластиковых защёлок — модуль должен ровно встать в рамку.

Если вы устанавливаете новый дисплей: новый модуль дисплея идет с белой пластиковой крышкой, закреплённой двумя винтами над процессором и разъемами. Эту крышку необходимо снять.

Удалите четыре винта Phillips #00 длиной 4.1 мм.

Используйте лопатку, чтобы поддеть и отсоединить соединительный кабель нижнего модуля.

Уберите нижний модуль пальцами.

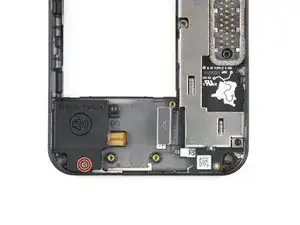

Удалите винт Phillips #00 длиной 4.1 мм.

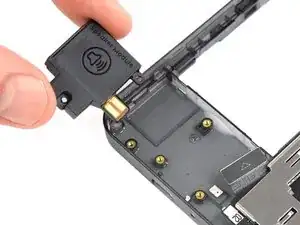

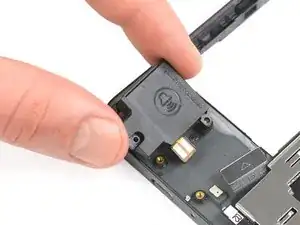

Удалите динамический модуль пальцами.
