Замена нижнего модуля Fairphone 3

Перед началом разборки выключите телефон.

Вставьте ноготь или инструмент для поддевания, например лопатку, в выемку в правом нижнем углу задней крышки.

Подденьте заднюю крышку, чтобы начать отсоединять её пластиковые защёлки.

Проведите по нижнему правому углу задней крышки, чтобы ослабить нижние пластиковые защёлки.

Поднимите заднюю крышку, чтобы освободить оставшиеся пластиковые защёлки, и снимите её.

Для повторной установки задней крышки плотно прижмите её на место, пока не услышите щелчок защёлок — крышка должна стать заподлицо с тыльной стороной телефона.

Используйте ноготь или инструмент для поддевания в отмеченной выемке, чтобы поддеть аккумулятор из его гнезда.

Подденьте аккумулятор до тех пор, пока не сможете надежно за него ухватиться.

Выньте аккумулятор из его гнезда и удалите его.

Когда указана крестовая отвертка Phillips #00, вы также можете открутить винт битой/отверткой размера #0.

Удалите тринадцать винтов Phillips #00 (длина 4 мм).

Убедитесь, что вставляете пластиковую карту для вскрытия между средней рамой и модулем дисплея, а не в узкую щель рядом с экраном. Иначе вы поддёте сам экран, а не весь модуль дисплея.

Вставьте пластиковую карту для вскрытия между средней рамой и модулем дисплея на правом краю телефона.

Проведите картой вниз к правому нижнему углу, чтобы отжать пластмассовые зажимы модуля дисплея.

Проведите пластиковую карту вокруг нижнего правого угла и используйте её, чтобы освободить пластиковые зажимы внизу модуля дисплея.

Проведите картой для вскрытия вдоль левой стороны, чтобы поддеть модуль дисплея и приподнять его.

Модуль дисплея должен выскочить из средней рамы в процессе. Если этого не произошло, проверьте, не остались ли незадействованные защёлки.

Снимите сборку дисплея.

Для повторной установки модуля дисплея прижмите его со всех сторон до щелчка пластиковых зажимов, чтобы убедиться, что он заподлицо с рамой.

Если вы устанавливаете новый дисплей: новый модуль дисплея поставляется с белой пластиковой крышкой, закреплённой двумя винтами над процессором и коннекторами. Её необходимо снять.

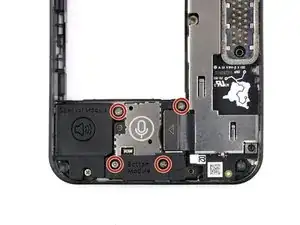

Удалите четыре винта Phillips #00 длиной 4,1 мм.

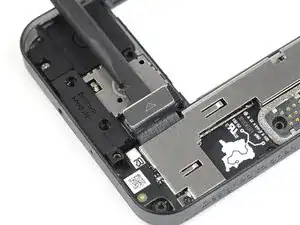

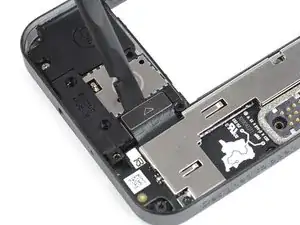

Используйте лопатку, чтобы поддеть и отключить кабель соединения нижнего модуля.

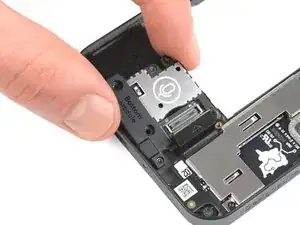

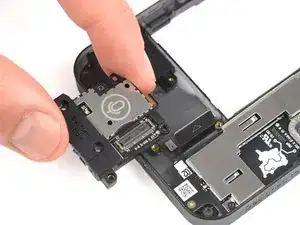

Снимите нижний модуль пальцами.
