Замена заднего модуля камеры Fairphone 3

Перед началом разборки выключите телефон.

Вставьте ноготь или инструмент для поддевания, например лопатку, в выемку в правом нижнем углу задней крышки.

Подденьте заднюю крышку, чтобы начать отделять её пластиковые защёлки.

Проведите по нижнему правому углу задней крышки, чтобы ослабить нижние пластиковые защёлки.

Поднимите заднюю крышку, чтобы освободить оставшиеся пластиковые защёлки, и снимите её.

Для установки задней крышки нажмите её плотно на место, пока не услышите щелчок пластиковых защёлок — это обеспечит ровное соединение с задней стороной телефона.

Используйте ноготь или инструмент для поддевания в отмеченной выемке, чтобы поддеть аккумулятор из его углубления.

Поднимайте аккумулятор, пока не сможете уверенно его захватить.

Выньте аккумулятор из его углубления и удалите его.

Когда упоминается винт Phillips #00, вы также можете открутить его битом/отвёрткой размера #0.

Удалите тринадцать винтов Phillips #00 (длиной 4 мм).

Убедитесь, что вы вставляете медиатор между средней рамой и модулем дисплея, а не в маленькую щель рядом с экраном. В противном случае вы поддёте экран вместо всего модуля дисплея.

Вставьте медиатор между средней рамой и модулем дисплея на правом краю телефона.

Сдвиньте медиатор вниз к правому нижнему углу, чтобы поддеть пластиковые защёлки модуля дисплея.

Проведите медиатором вокруг правого нижнего угла и используйте его, чтобы отсоединить пластиковые защёлки в нижней части модуля дисплея.

Проведите медиатором вдоль левой стороны, чтобы приподнять модуль дисплея.

Модуль дисплея должен выскочить из средней рамы в процессе. Если этого не произойдёт, проверьте наличие оставшихся защёлок, которые вы могли пропустить.

Снимите сборку дисплея.

Для повторной установки модуля дисплея нажмите его по периметру, пока не услышите щелчки пластиковых защёлок, чтобы убедиться, что он заподлицо с рамой.

Если вы устанавливаете новый дисплей: новый модуль дисплея поставляется с белой пластиковой крышкой, удерживаемой двумя винтами над процессором и разъёмами. Её необходимо снять.

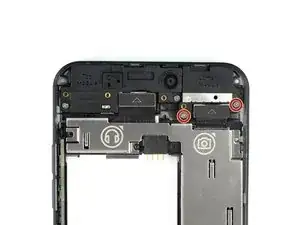

Удалите два винта Phillips #00 длиной 4,1 мм.

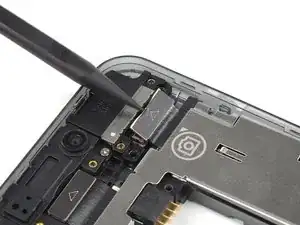

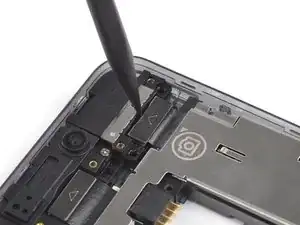

Используйте лопатку, чтобы приподнять и отключить кабель подключения камеры.

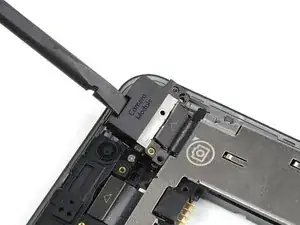

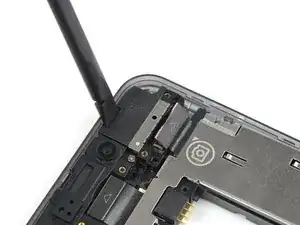

Используйте лопатку, чтобы поддеть задний модуль камеры.

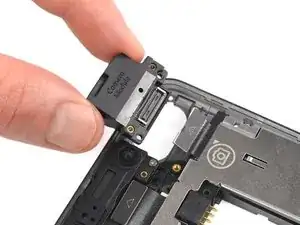

Снимите задний модуль камеры.
