Замена основной камеры Fairphone 5

Используйте данное руководство для замены повреждённой основной камеры, также известной как широкоугольная камера, в вашем телефоне Fairphone 5.

Шаг 1

Отключите все кабели и выключите телефон.

Чтобы вызвать меню выключения, одновременно нажмите кнопки питания и громкости вверх.

Шаг 2

Вставьте ноготь или инструмент для вскрытия, например лопатку, в вырез в нижнем правом углу задней крышки.

Подденьте заднюю крышку, чтобы освободить защёлки нижнего правого угла.

Шаг 3

Удерживайте нижний правый угол задней крышки одной рукой и зафиксируйте рамку телефона другой.

Поднимите заднюю крышку вверх, чтобы освободить защёлки по всему периметру.

Снимите заднюю крышку.

При сборке установите заднюю крышку на телефон и нажмите по периметру, пока все защёлки не зафиксируются.

Шаг 4

Используйте ноготь или инструмент для вскрытия, такой как лопатка, чтобы поддеть батарею за язычок вдоль нижнего края.

Извлеките батарею.

При сборке вставьте верхний край батареи в паз рамки перед тем, как прижать батарею на место.

Шаг 5

Используйте отвёртку с крестообразным наконечником, чтобы вывернуть винт длиной 3,9 мм, крепящий крышку коннектора верхнего блока в нижнем левом углу.

Крышка коннектора помечена «1» и треугольником, указывающим вниз.

Шаг 6

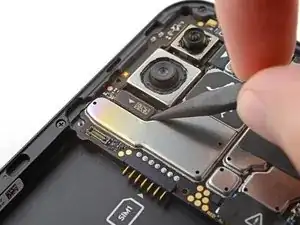

Вставьте ноготь или инструмент для вскрытия, например лопатку, в вырез по левому краю крышки коннектора.

Подденьте крышку, чтобы отделить её от верхнего блока.

Крышка соединена с верхним блоком пластиковой перемычкой. Не пытайтесь полностью отделить её от верхнего блока.

Шаг 7

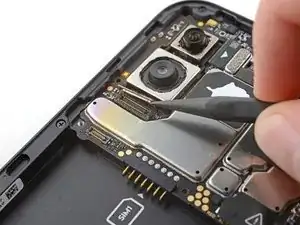

Удерживая крышку, отведите её в сторону и лопаткой подденьте и отключите пресс-коннектор верхнего блока.

Чтобы повторно подключить пресс-коннекторы такого типа, аккуратно совместите и прижмите одну сторону до щелчка, затем сделайте то же самое с другой стороны. Не нажимайте по центру. При неправильной установке коннектора штырьки могут согнуться, что вызовет необратимые повреждения.

Шаг 8

Используйте отвёртку с крестообразным наконечником, чтобы вывернуть шесть винтов длиной 4,9 мм, крепящих верхний блок.

Шаг 9

Вставьте плоский конец лопатки под отверстие для винта вдоль нижнего края верхнего блока.

Подденьте, чтобы освободить защёлки, удерживающие верхний блок в рамке телефона.

При сборке вставьте верхний край верхнего блока под наклоном вниз внутрь рамки, затем прижмите его вниз и защёлкните защёлки.

Шаг 10

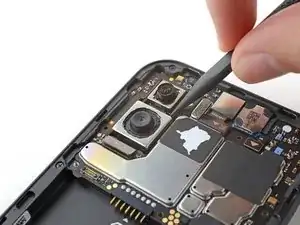

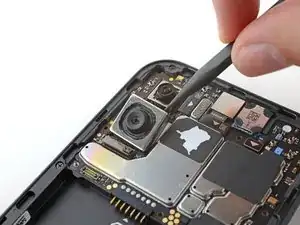

Вставьте конец лопатки под правый край пресс-коннектора основной камеры.

Подденьте, чтобы отключить основную камеру.

Шаг 11

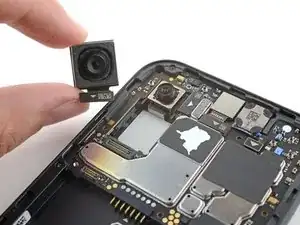

Используйте лопатку или пальцы, чтобы поднять основную камеру из её посадочного места в рамке.

Следите за тем, чтобы не касаться объектива другой камеры во время этой операции.

Извлеките основную камеру.

Завершение

Чтобы собрать устройство, выполните инструкции в обратном порядке.

Сдайте электронные отходы в центр утилизации, сертифицированный по стандартам R2 или e-Stewards.
