Замена зарядного разъёма Fairphone 4

Обязательно выключите телефон перед началом работы.

Вставьте ноготь или инструмент для поддевания в выемку в правом нижнем углу задней крышки.

Подденьте заднюю крышку, чтобы начать отсоединение пластиковых защёлок.

Используя ноготь или лезвие для вскрытия, проведите вдоль правой стороны телефона, чтобы ослабить пластиковые защёлки.

Проведите вдоль нижней части телефона, чтобы ослабить пластиковые защёлки.

Проведите вдоль левой стороны телефона, чтобы ослабить пластиковые защёлки.

Поднимите заднюю крышку, чтобы высвободить оставшиеся пластиковые защёлки, и снимите её.

Чтобы установить заднюю крышку обратно, сильно прижмите её на место до щелчка пластиковых защёлок.

Используйте ноготь или инструмент для поддевания в отмеченной выемке, чтобы поддеть аккумулятор из посадочного гнезда.

Поднимите аккумулятор из посадочного гнезда и извлеките его.

Удалите аккумулятор.

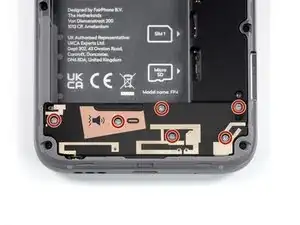

Удалите шесть винтов Phillips длиной 4,8 мм.

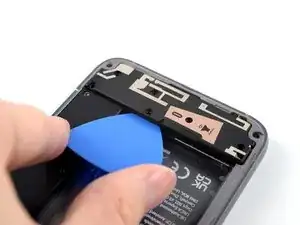

Используйте лезвие для вскрытия, чтобы просунуться под динамик.

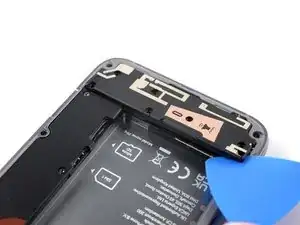

Проведите лезвием вправо от динамика, чтобы освободить защёлки, удерживающие его на месте.

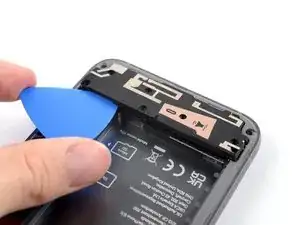

Проведите лезвием влево от динамика, чтобы освободить защёлки, удерживающие его на месте.

Поверните лезвие, чтобы приподнять динамик.

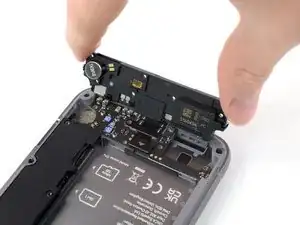

Возьмите динамик и поверните его к нижней части, чтобы снять.

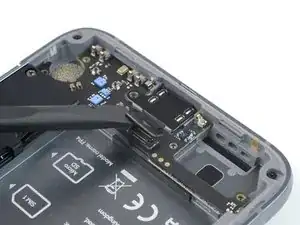

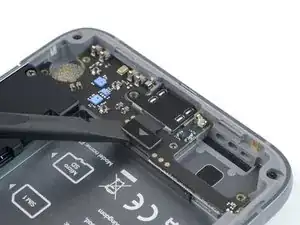

Используйте лопатку, чтобы отключить разъём зарядки, поддев коннектор прямо вверх из его разъёма.

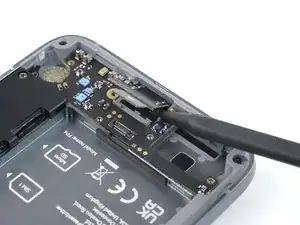

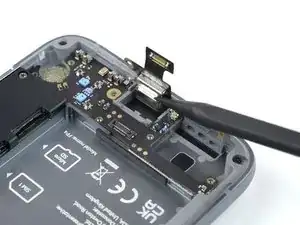

Используйте остроконечную сторону лопатки, чтобы приподнять разъём зарядки из посадочного гнезда.

Маленький вырез, видимый на противоположной стороне отверстия для винта разъёма зарядки, можно использовать для вставки лопатки.

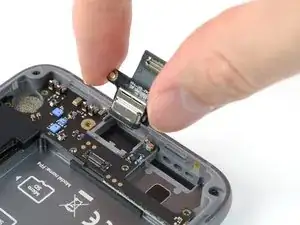

Возьмите разъём зарядки и извлеките его.
