Замена передней камеры Fairphone 5

Отключите все кабели и выключите телефон.

Нажмите одновременно кнопки питание и увеличение громкости, чтобы вызвать меню выключения.

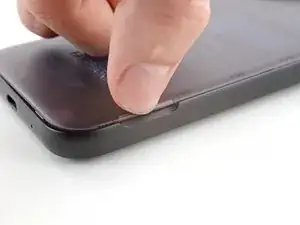

Вставьте ноготь или инструмент для поддевания, например лопатку, под выемку внизу справа на задней крышке.

Подденьте заднюю крышку, чтобы освободить защёлки в правом нижнем углу.

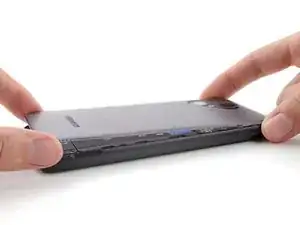

Удерживайте правый нижний угол задней крышки одной рукой, а рамку телефона — другой.

Отойдите заднюю крышку от телефона, чтобы освободить защёлки по периметру.

Снимите заднюю крышку.

При сборке совместите заднюю крышку с телефоном и прижмите по периметру, пока все защёлки не защёлкнутся на месте.

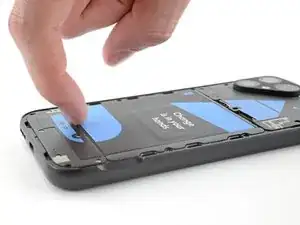

Используйте ноготь или инструмент для поддевания, например лопатку, чтобы приподнять батарею за язычок вдоль нижнего края.

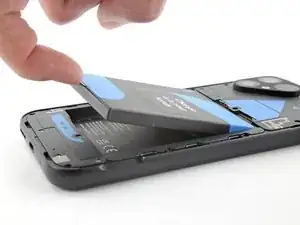

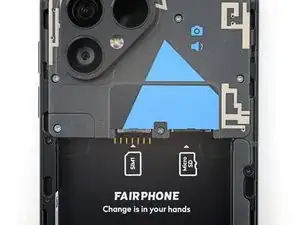

Снимите батарею.

При сборке вставьте верхний край батареи в её гнездо в рамке перед тем, как прижать батарею на место.

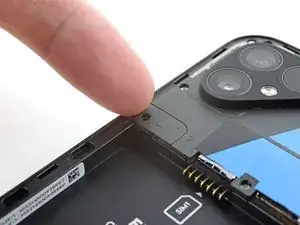

Отверткой Phillips выкрутите винт длиной 3.9 мм, фиксирующий крышку разъёма верхнего блока в левом нижнем углу.

На крышке разъёма нанесена метка "1" и треугольник, указывающий вниз.

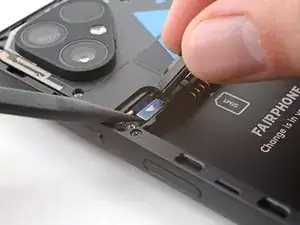

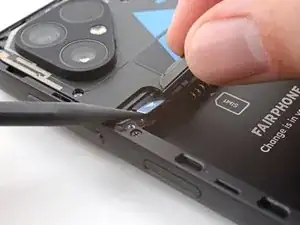

Вставьте ноготь или инструмент для поддевания, например лопатку, под выемку на левом краю крышки разъёма.

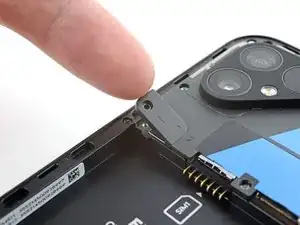

Подденьте крышку, чтобы отделить её от верхнего блока.

Крышка соединена с верхним блоком пластиковой тесьмой. Не пытайтесь полностью снять её с верхнего блока.

Держа крышку в стороне, используйте лопатку, чтобы поддеть и отключить контактный разъём верхнего блока.

Для повторного подключения контактных разъёмов вроде этого аккуратно совместите и нажмите на одну сторону, пока она не защёлкнется, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и привести к необратимому повреждению.

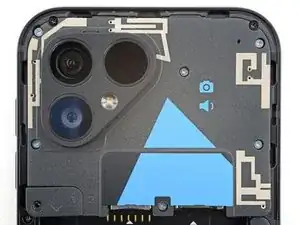

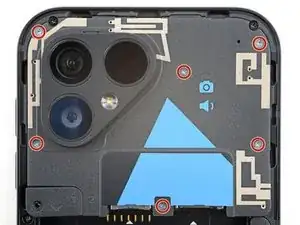

Отверткой Phillips выкрутите шесть винтов длиной 4.9 мм, фиксирующих верхний блок.

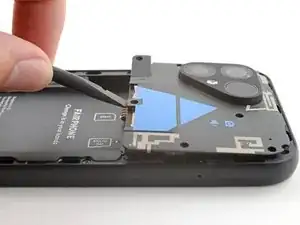

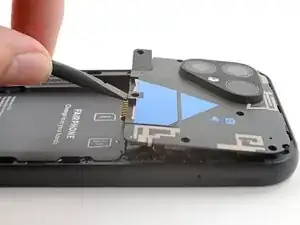

Вставьте плоский конец лопатки под отверстие для винта вдоль нижнего края верхнего блока.

Подденьте, чтобы освободить защёлки, фиксирующие верхний блок в рамке телефона.

При сборке вставьте верхний край верхнего блока под углом вниз в рамку перед тем, как прижать его и вернуть защёлки на место.

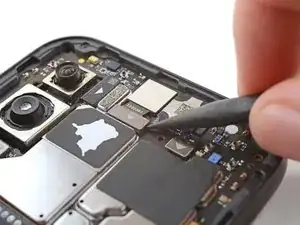

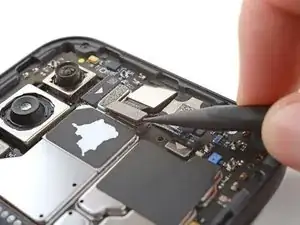

Используйте наконечник лопатки, чтобы поддеть и отключить контактный разъём передней камеры.

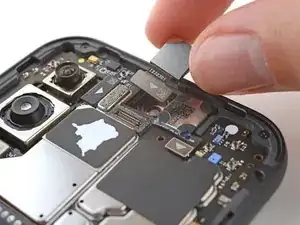

Приподнимите переднюю камеру из её посадочного места в рамке и извлеките её.
