Замена разговорного динамика Fairphone 4

Обязательно выключите телефон перед началом работы.

Вставьте ноготь большого пальца или инструмент для поддевания, например лопатку, в выемку в правом нижнем углу задней крышки.

Подденьте заднюю крышку, чтобы начать отсоединять её пластиковые защёлки.

Используя ноготь или медиатор для вскрытия, проведите вдоль правой стороны телефона, чтобы ослабить пластиковые защёлки.

Проведите вдоль нижней стороны телефона, чтобы ослабить пластиковые защёлки.

Проведите вдоль левой стороны телефона, чтобы ослабить пластиковые защёлки.

Поднимите заднюю крышку, чтобы освободить оставшиеся пластиковые защёлки, и снимите её.

Для повторной установки задней крышки плотно прижмите её на место, пока не услышите щелчок пластиковых защёлок.

Используйте ноготь или инструмент для поддевания в отмеченной выемке, чтобы поддеть батарею из её ложа.

Поднимите батарею из её ложа и извлеките её.

Удалите батарею.

Удалите винт Phillips длиной 4,8 мм.

Вставьте медиатор под крышку рядом с треугольной меткой.

Поверните медиатор, чтобы приподнять крышку.

Снимите крышку.

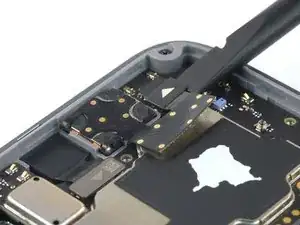

Используйте лопатку или медиатор, чтобы поддеть и отсоединить два кабеля подключения камеры.

Поднимите правый разъём, чтобы оголить дополнительный разъём под ним.

Используйте лопатку или медиатор, чтобы поддеть и отсоединить третий кабель подключения камеры.

Удалите пять винтов Phillips длиной 4,8 мм.

Используйте медиатор, чтобы поддвинуться под модуль основной камеры.

Проведите медиатором вдоль модуля основной камеры, чтобы освободить защёлки, удерживающие его на месте.

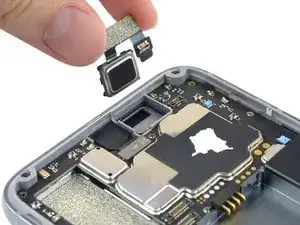

Поднимите модуль основной камеры и снимите его.

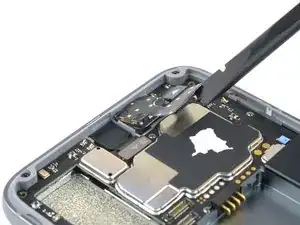

Используйте лопатку, чтобы отсоединить разговорный динамик — подденьте разъём прямо вверх из его гнезда.

Используйте лопатку, чтобы приподнять разговорный динамик, чтобы его было удобно захватить.

Снимите разговорный динамик.
