Замена разговорного динамика Fairphone 5

Отключите все кабели и выключите телефон.

Одновременно нажмите кнопки питание и увеличение громкости, чтобы открыть меню выключения.

Вставьте ноготь или инструмент для поддевания, например лопатку, под выступ в правом нижнем углу задней крышки.

Подденьте заднюю крышку, чтобы освободить защёлки в правом нижнем углу.

Удерживайте правый нижний угол задней крышки одной рукой и опирайте корпус телефона другой рукой.

Поднимите заднюю крышку от телефона, чтобы освободить защёлки по периметру.

Снимите заднюю крышку.

При сборке совместите заднюю крышку с телефоном и нажимайте по периметру, пока все защёлки не защёлкнутся на месте.

Используйте ноготь или инструмент для поддевания, например лопатку, чтобы приподнять аккумулятор за язычок вдоль нижнего края.

Снимите аккумулятор.

При сборке вставьте верхний край аккумулятора в его выемку в рамке, а затем прижмите аккумулятор на место.

Используйте крестовую отвёртку, чтобы удалить винт длиной 3.9 мм, закрепляющий крышку разъёма верхнего блока в левом нижнем углу.

Крышка разъёма отмечена цифрой "1" и треугольником, направленным вниз.

Вставьте ноготь или инструмент для поддевания, например лопатку, под выступ на левом крае крышки разъёма.

Подденьте крышку, чтобы отделить её от верхнего блока.

Крышка соединена с верхним блоком пластиковым шнурком. Не пытайтесь полностью снять её с верхнего блока.

Удерживая крышку в стороне, используйте лопаточку, чтобы поддеть и отсоединить нажимной разъём верхнего блока.

Чтобы повторно подключить такие нажимные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут согнуться и получить необратимые повреждения.

Используйте крестовую отвёртку, чтобы удалить шесть винтов длиной 4.9 мм, закрепляющих верхний блок.

Вставьте плоский конец лопатки под отверстие для винта вдоль нижнего края верхнего блока.

Подденьте, чтобы освободить защёлки, закрепляющие верхний блок в рамке телефона.

При сборке вставьте верхний край верхнего блока под углом сверху вниз в рамку, затем прижмите его и восстановите защёлки.

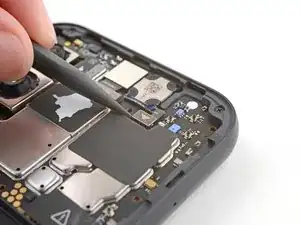

Вставьте наконечник лопатки под левый нижний угол нажимного разъёма разговорного динамика.

Подденьте, чтобы отсоединить нажимной разъём разговорного динамика.

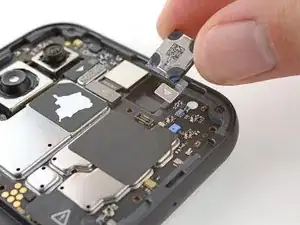

Поднимите разговорный динамик из его посадочного места в рамке и удалите его.
