Замена блока зарядного порта телефона Nokia G22 (румынский)

Вставьте инструмент для извлечения SIM‑лотка или выпрямленную канцелярскую скрепку в маленькое отверстие на SIM‑лотке в верхнем левом краю телефона.

Сильно нажмите, чтобы извлечь лоток.

Снимите SIM‑лоток.

При установке SIM‑карты или microSD убедитесь, что она правильно ориентирована и точно помещается в лоток перед возвращением лотка в телефон.

Задняя крышка телефона закреплена несколькими пластиковыми защёлками.

Вставьте лопатку для вскрытия под небольшую выемку на краю отверстия SIM‑лотка.

Поместите лопатку для вскрытия под острым вниз наклоном между задней крышкой и экраном.

Подвигайте лопатку в сторону левого края телефона, чтобы освободить пластиковые защёлки.

Поверните лопатку в углу и продолжайте сдвигать её вдоль нижнего края, чтобы освободить пластиковые защёлки.

Сдвиньте лопатку в сторону правого края, чтобы продолжить освобождение пластиковых защёлок.

Проведите лопатку вдоль верхнего края телефона, чтобы освободить оставшиеся пластиковые защёлки.

Пока не пытайтесь полностью снять заднюю крышку — она всё ещё подключена к телефону.

Переверните телефон экраном вниз и осторожно приподнимите правый край задней крышки, открывая её как книгу.

Осторожно — не тяните и не повредите кабель сканера отпечатка пальца в процессе.

Положите заднюю крышку рядом с телефоном.

С помощью крестовой отвёртки выкрутите винты 3,8 мм, фиксирующие кронштейн сканера отпечатка пальца.

Снимите кронштейн сканера отпечатка пальца с помощью пинцета или пальцами.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом — проколотый или деформированный аккумулятор может протечь, выделяя опасные химикаты, или вызвать пожар.

При сборке убедитесь, что кронштейн сканера отпечатка пальца выровнен правильно и аккуратно вставьте маленькую металлическую защёлку обратно в её посадочное место под крышкой материнской платы.

С плоским концом инструментa для вскрытия отсоедините сканер отпечатка пальца, подняв разъём вверх с посадочного места.

Чтобы вновь присоединить такие же защёлкивающиеся разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном выравнивании контакты могут погнуться и вызвать необратимые повреждения.

Снимите заднюю крышку.

Вы заметите белую наклейку, закрывающую один из верхних винтов. Проколите её отвёрткой или используйте пинцет, чтобы удалить.

С помощью крестовой отвёртки выкрутите 11 винтов 3,8 мм, которые удерживают крышку материнской платы.

Крышка материнской платы по‑прежнему зафиксирована несколькими пластиковыми защёлками.

Вставьте лопатку для вскрытия под правый край крышки материнской платы, чтобы освободить защёлки.

Поднимите крышку материнской платы над верхним краем телефона.

Крышка материнской платы имеет две короткие клейкие ленты, обёрнутые вокруг верхнего края и рамы.

Оттяните крышку материнской платы от рамы, чтобы разорвать клейкую ленту, и снимите её.

При сборке заново оберните клейкие ленты вокруг рамы после установки крышки материнской платы на место.

С помощью плоского конца открывающего инструмента отсоедините кабель батареи, подняв разъем вверх с гнезда.

Вы увидите белую наклейку, закрывающую один из верхних винтов. Протыкайте её крестовой отвёрткой или удалите пинцетом.

Используя крестовую отвёртку, выкрутите восемь винтов 3,8 мм, закрепляющих динамик.

Вставьте лопатку для вскрытия под правый край динамика.

Поверните лопатку, чтобы освободить динамик от пластиковых защёлок, которые его фиксируют.

Снимите динамик пинцетом или пальцами.

С помощью плоского конца открывающего инструмента отсоедините кабель экрана, подняв разъем вверх с гнезда.

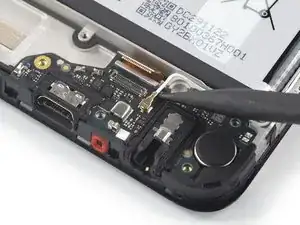

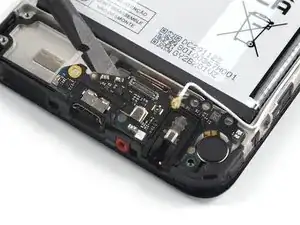

С помощью острого конца открывающего инструмента отсоедините антенный кабель, подняв разъем вверх с гнезда на модуле зарядного порта.

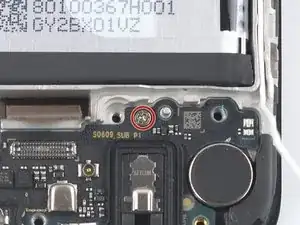

С помощью крестовой отвёртки выкрутите винты 2,8 мм, фиксирующие модуль зарядного порта.

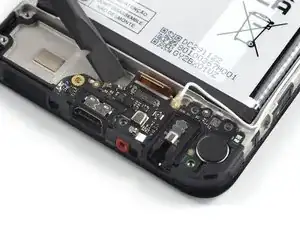

Подведите плоский конец открывающего инструмента под верхний край модуля зарядного порта.

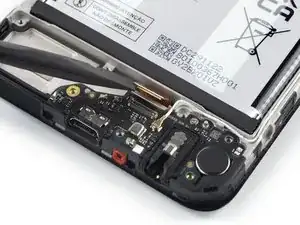

Поднимите модуль зарядного порта, поворачивая инструмент, пока не сможете взять его пальцами.

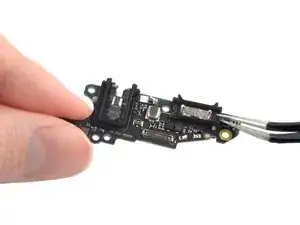

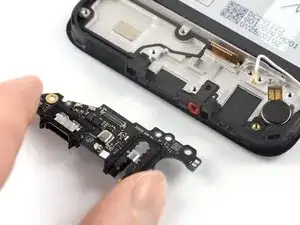

Снимите модуль зарядного порта.

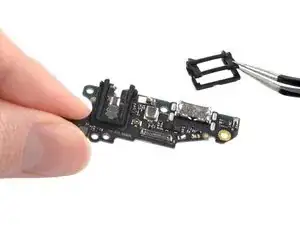

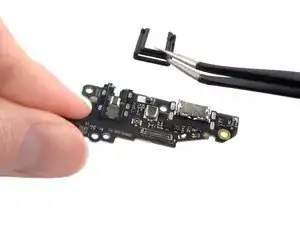

Используйте пинцет, чтобы вынуть резиновые уплотнители из разъёма зарядки и гнезда для наушников.

При сборке перенесите резиновые уплотнители на запасную деталь перед её установкой в раму.

Остаётся только модуль зарядного порта.
