Замена экрана Samsung Galaxy S10+

Перед началом отключите телефон и полностью выключите питание.

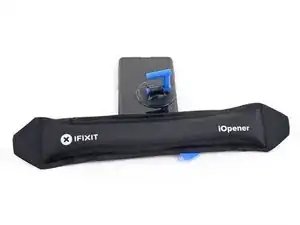

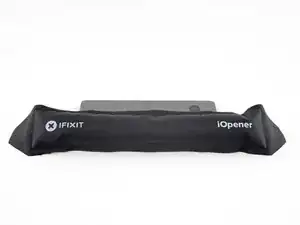

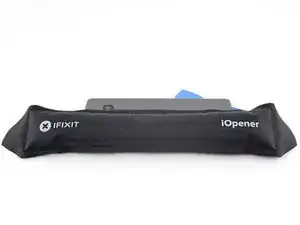

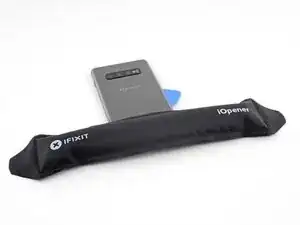

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к воздействию тепла.

Пока ждёте, посмотрите на изображение снятой задней крышки и обратите внимание на расположение клея.

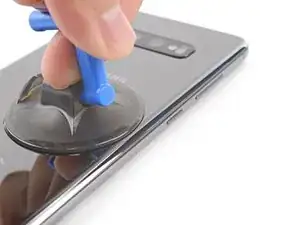

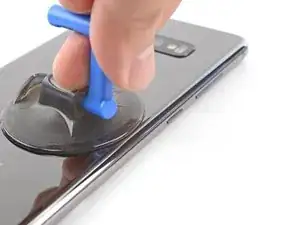

Приложите присоску к задней части телефона как можно ближе к центру правого края (где клей уже всего лишь узкий).

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

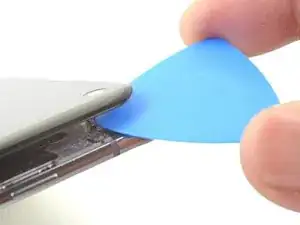

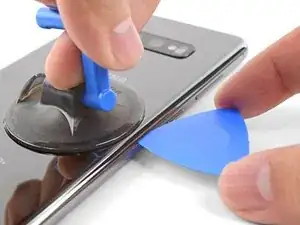

Вставьте остриё монтажной лопатки в образовавшийся зазор.

Из-за плотных допусков потребуется несколько попыток.

Если трудно создать зазор, лучше повторно нагрейте край и снова выполните предыдущий шаг.

Можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы ослабить клей.

Не прикладывайте чрезмерную силу монтажной лопаткой, иначе рискуете треснуть заднее стекло.

Подложите нагретый правый край телефона на что-то толщиной примерно 0,5 дюйма (13 мм). Это создаст угол для инструмента.

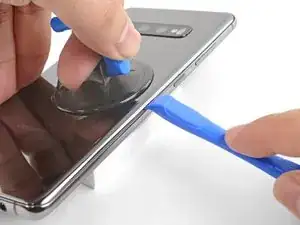

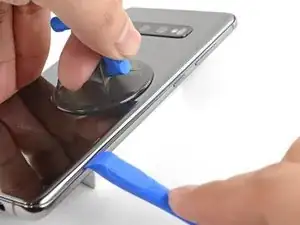

Подперев левый край телефона пальцами, чтобы он не соскальзывал, потяните за присоску с усилием.

Вдавите край монтажного инструмента в шов между задней крышкой и рамкой.

Проведите инструментом вперёд и назад вдоль шва несколько раз.

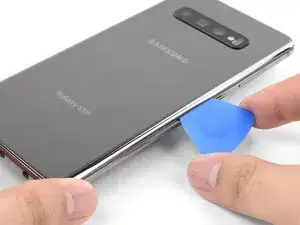

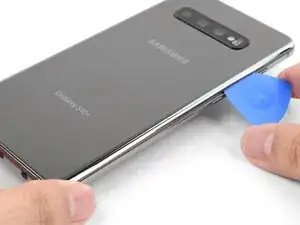

Проведите монтажной лопаткой вдоль края телефона, разрезая клей.

Не пытайтесь прорезать клей в углах до прогрева. В противном случае вы можете треснуть заднее стекло.

Оставьте лопатку в шве, чтобы клей не склеился снова.

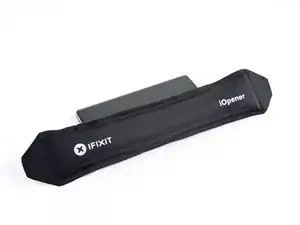

Приложите нагретый iOpener к нижнему краю телефона на две минуты.

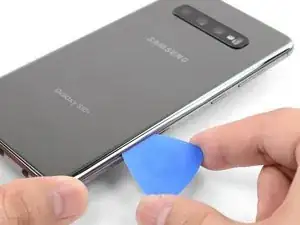

Вставьте монтажную лопатку в правый край рядом с нижним правым углом.

Осторожно проведите лопаткой вокруг угла. Продолжайте резать вдоль нижнего края и вокруг нижнего левого угла.

Если резание даётся тяжело, повторно прогрейте край перед продолжением.

Оставьте монтажную лопатку в шве, чтобы клей не склеился снова.

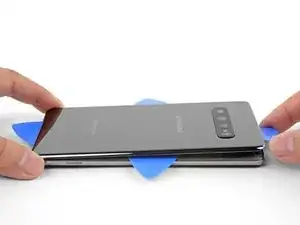

Продолжайте прогревать и разрезать оставшиеся кромки телефона.

При резке вокруг углов убедитесь, что угол хорошо прогрет.

Когда вы прорежете шов по всему периметру, проверните монтажную лопатку в одном из краёв, чтобы помочь отделить заднюю крышку от рамки.

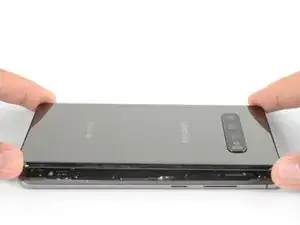

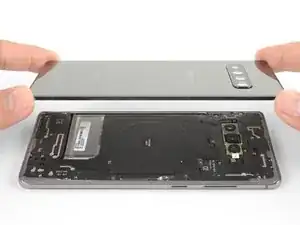

Медленно приподнимайте заднюю крышку. Используйте монтажные лопатки, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке это хорошее место, чтобы включить телефон и протестировать все функции до того, как вы окончательно закрепите заднюю крышку. Обязательно полностью выключите питание телефона перед продолжением работы.

Следуйте этому руководству для установки задней крышки, переноса и установки рамки камеры, а также замены клея.

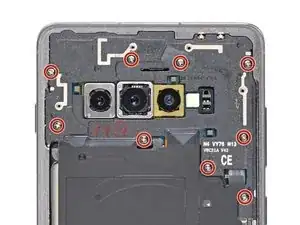

Удалите девять винтов Phillips длиной 4 мм, которые закрепляют верхнюю промежуточную рамку к телефону.

Промежуточная рамка всё ещё удерживается несколькими пластиковыми защёлками по периметру.

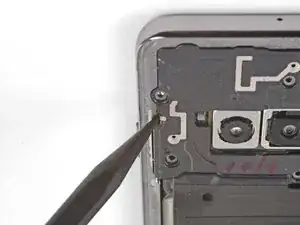

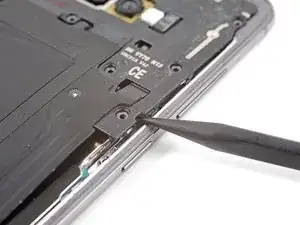

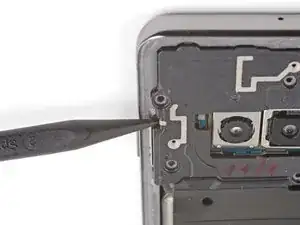

Вставьте остриё монтажного инструмента в выемку на правом краю промежуточной рамки, рядом с кнопкой Bixby.

Подденьте вверх, чтобы ослабить промежуточную рамку от телефона.

Вставьте остриё монтажного инструмента в выемку на левом краю телефона, расположенную рядом с кнопкой питания.

Подденьте вверх, чтобы ослабить промежуточную рамку от телефона.

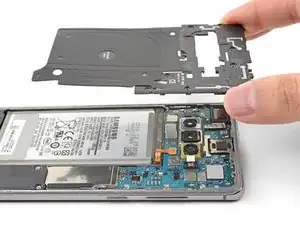

Поднимите промежуточную рамку за верхние углы и снимите её с телефона.

Чтобы установить верхнюю промежуточную рамку обратно:

Совместите верхний край рамки с телефоном и уложите рамку на телефон.

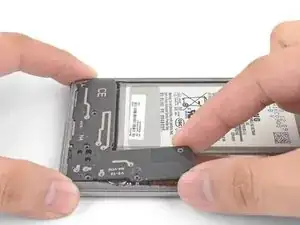

Прижмите пальцами по периметру рамки, чтобы защёлки встали на место. Края должны плотно прилегать к корпусу телефона.

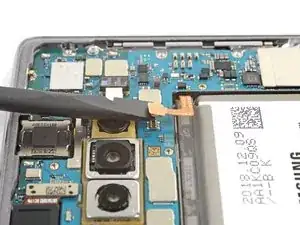

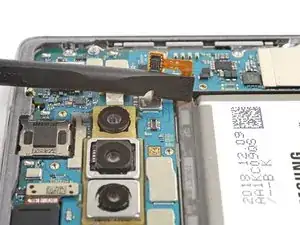

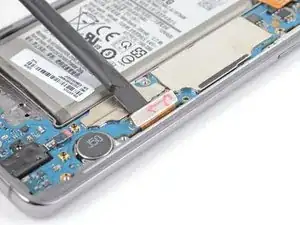

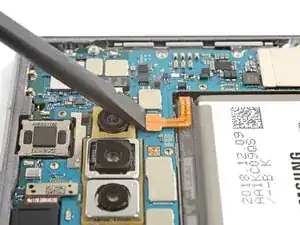

Вставьте плоский конец лопатки под разъём аккумулятора, который прикреплён к материнской плате под тыльной камерой.

Подденьте вверх, чтобы отсоединить разъём от его гнезда.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть небольшие поверхностно-монтируемые компоненты вокруг гнезда.

Аккуратно отведите гибкий кабель аккумулятора от гнезда на материнской плате, чтобы предотвратить случайный контакт.

Удалите семь филипс-винтов длиной 4 мм, фиксирующих нижнюю среднюю рамку к телефону.

Средняя рамка всё ещё удерживается несколькими пластиковыми защёлками по краю.

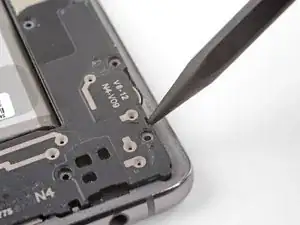

Вставьте острый конец лопатки в выемку рядом с правым нижним углом нижней средней рамки. Она обозначена маленьким треугольником.

Подденьте вверх, чтобы освободить рамку от телефона.

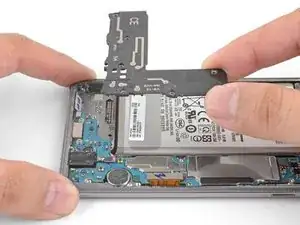

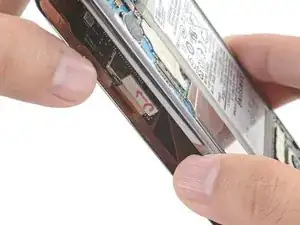

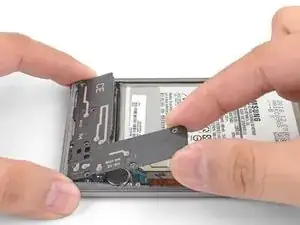

Схватите отщёлканный край рамки пальцами и медленно поднимайте вверх.

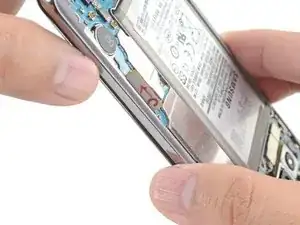

Покачайте рамку слегка из стороны в сторону, чтобы помочь освободить оставшиеся крайние защёлки.

Снимите нижнюю среднюю рамку. Динамик встроен в нижнюю среднюю рамку.

Чтобы установить нижнюю среднюю рамку обратно, совместите её нижний край с краем телефона и надавите, чтобы зафиксировать.

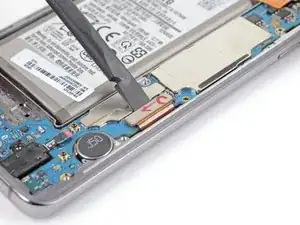

Используйте плоский край лопатки, чтобы поддеть и отсоединить разъём дисплея от гнезда на материнской плате.

Переверните телефон так, чтобы экран был направлен вверх.

Приложите нагретый iOpener к правому краю экрана на две минуты.

Можно также использовать фен, термофен или тёплую плиту, но остерегайтесь перегрева телефона — внутренний аккумулятор чувствителен к нагреву.

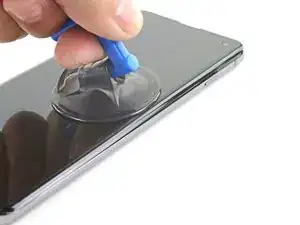

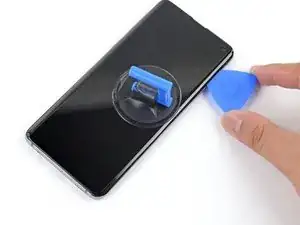

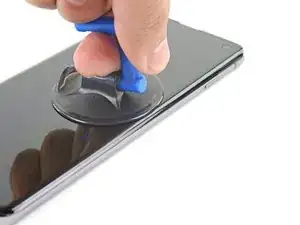

Прикрепите присоску к нагретому краю дисплея.

Тяните присоску вверх с сильной, равномерной силой, чтобы образовать щель.

В зависимости от возраста устройства это может быть сложно. Если возникают трудности, примените больше тепла и попробуйте снова.

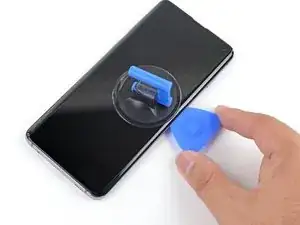

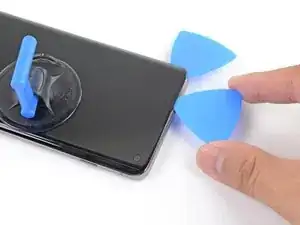

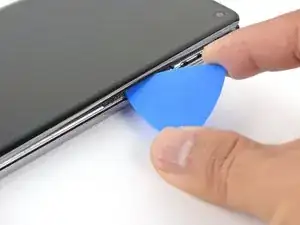

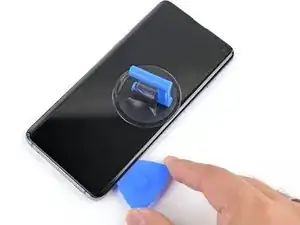

Вставьте острый конец разграничителя в получившуюся щель.

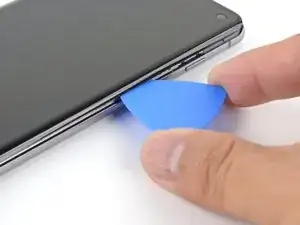

Проведите разграничителем вдоль правого края, чтобы разрезать клей.

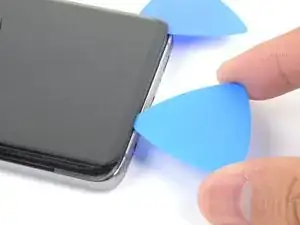

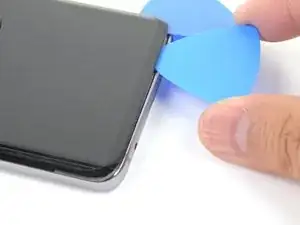

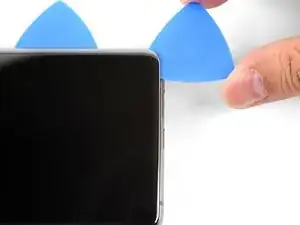

Оставьте разграничитель в углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к нижнему краю дисплея на одну минуту.

Проведите разграничителем вдоль нижнего края, чтобы разрезать клей.

Оставьте разграничитель в углу, чтобы клей не склеился снова.

Повторите процедуру нагрева и разрезания для оставшихся сторон дисплея.

Используйте разграничитель, чтобы поддеть и разрезать оставшиеся участки клея.

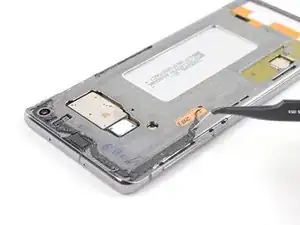

Протяните разъём панели дисплея через рамку.

Если возникают трудности, можно разрезать кабель панели дисплея, чтобы снять экран.

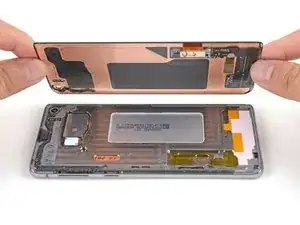

Снимите экран.

Если вы используете клей, вырезанный по размеру, следуйте этому руководству для инструкций по удалению старого клея и установке запасного экрана.

Если вы используете ленту Tesa для повторного крепления экрана, следуйте этому руководству.
