Замена динамика Samsung Galaxy S10

Перед началом отключите телефон и полностью выключите питание.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Пока ждёте, посмотрите изображение снятой задней крышки и отметьте, где находится клей.

Положите нагретый правый край телефона на что‑то толщиной примерно 0,5 дюйма (13 мм). Это задаст угол для монтажного инструмента.

Зафиксируйте левый край телефона пальцами, чтобы он не соскользнул. Потяните присоску с сильным давлением.

Вставьте край монтажного инструмента в зазор между задней крышкой и рамкой.

Держа инструмент в зазоре, проводите им взад‑вперёд вдоль шва, чтобы ослабить заднюю крышку.

Нагрейте iOpener и приложите его к тому же краю телефона на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края (там, где клей самая узкая).

Потяните присоску с сильной, равномерной силой, чтобы образовался зазор между задней крышкой и рамкой.

Вставьте остриё монтажной лопатки в образовавшийся зазор.

Из‑за плотных допусков и сильного клея может потребоваться несколько попыток, чтобы создать зазор для лопатки.

Если затруднено создание зазора, клей недостаточно размягчён. Убедитесь, что вы нагрели край до состояния, когда он едва терпим на ощупь, и повторите попытку.

Можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы ослабить клей.

Не прилагайте чрезмерную силу лопаткой, иначе рискуете треснуть стекло задней крышки.

Проведите монтажной лопаткой вдоль края телефона, разрезая клей.

Не пытайтесь разрезать клей, удерживающий углы, до нагрева. В противном случае вы можете треснуть заднюю крышку.

Оставьте лопатку в шве, чтобы клей не схлопнулся обратно.

Приложите нагретый iOpener к нижнему краю телефона на две минуты.

Вставьте монтажную лопатку в правый край рядом с нижним правым углом.

Осторожно проведите лопаткой вокруг угла. Продолжайте разрезать вдоль нижнего края и вокруг нижнего левого угла.

Если резание даётся с трудом, повторно нагрейте край перед продолжением.

Оставьте монтажную лопатку в шве, чтобы клей не схлопнулся обратно.

Продолжайте нагревать и разрезать по оставшимся кромкам телефона.

При работе с углами убедитесь, что угол хорошо разогрет.

После того как вы разрезали клей по контуру телефона, закрутите монтажную лопатку в одном из краёв, чтобы помочь отделить заднюю крышку от рамки.

Медленно приподнимайте заднюю крышку. Используйте монтажные лопатки, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке это хорошее место, чтобы включить телефон и проверить все функции до того, как вы окончательно приклеите заднюю крышку. Обязательно полностью выключите телефон перед продолжением работ.

Следуйте этому руководству для повторной установки задней крышки, переноса и установки рамки камеры, а также замены клея.

При желании вы можете установить заднюю крышку снова без замены клея. Удалите крупные куски клея, которые могут помешать плотной посадке крышки. После установки нагрейте заднюю крышку и приложите давление для фиксации.

Уберите восемь винтов Phillips длиной 4 мм, удерживающих верхнюю среднюю рамку на телефоне.

Средняя рамка всё ещё удерживается несколькими пластиковыми защёлками по краю.

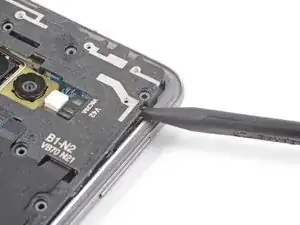

Вставьте остриё лопатки в выемку на правом краю средней рамки, рядом с кнопкой увеличения громкости.

Подденьте вверх, чтобы ослабить среднюю рамку от телефона.

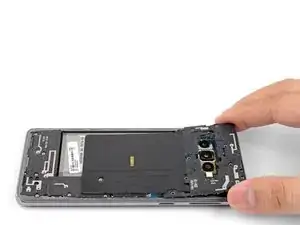

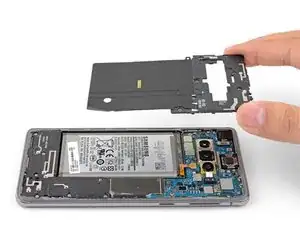

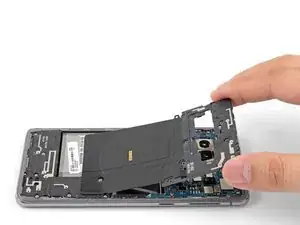

Поднимите среднюю рамку за верхние углы и снимите её с телефона.

Верхняя средняя рамка может прилипнуть к нижней средней рамке в её нижнем правом углу. В этом случае медленно отлепите её.

Для повторной установки верхней средней рамки:

Совместите верхний край рамки с телефоном и опустите рамку на место.

Прижмите рамку пальцами по периметру, чтобы защёлки встали на место. Края должны прилегать заподлицо к краю телефона.

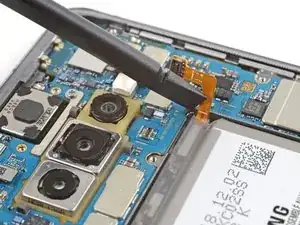

Вставьте плоский конец лопатки под разъём батареи, который прикреплён к плате ниже тыльной камеры.

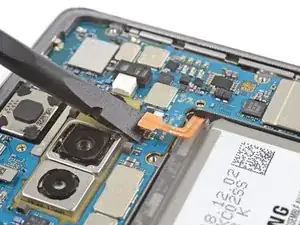

Подденьте вверх, чтобы отсоединить разъём от гнезда.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть маленькие поверхностно-монтируемые компоненты вокруг гнезда.

Осторожно отодвиньте гибкий кабель батареи от гнезда на плате, чтобы предотвратить случайный контакт.

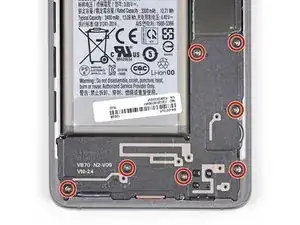

Удалите семь винтов Phillips 4 мм, закрепляющих нижнюю среднюю рамку.

Средняя рамка всё ещё удерживается несколькими пластиковыми защёлками по краю.

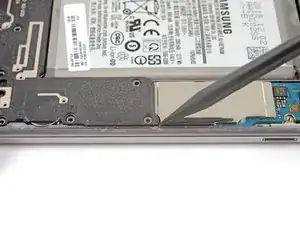

Вставьте острый конец лопатки под верхний правый угол нижней средней рамки.

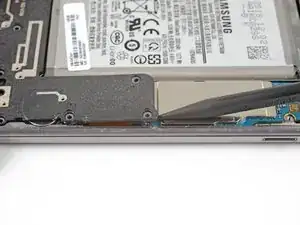

Подденьте вверх, чтобы освободить рамку от корпуса телефона.

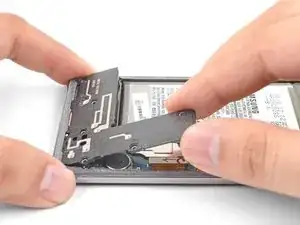

Схватите ослабленный край рамки пальцами и медленно поднимайте вверх.

Немного покачайте рамку, чтобы помочь освободить оставшиеся крайние защёлки.

Снимите нижнюю среднюю рамку. Динамик встроен в нижнюю среднюю рамку.
