Замена модуля основной (задней) камеры Samsung Galaxy S10+

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты, расположенное на верхнем торце телефона рядом с пластиковой антенной.

Если вы вставили инструмент в другое отверстие, не беспокойтесь — микрофон и уплотнительная прокладка установлены вне зоны риска.

Нажмите с усилием, чтобы извлечь лоток.

Снимите лоток для SIM-карты.

При повторной установке SIM-карты убедитесь, что она размещена в правильной ориентации относительно лотка.

Перед началом отключите питание телефона и выключите его.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или тёплую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Пока ждёте, посмотрите изображение снятой задней крышки и обратите внимание на расположение клея.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края (где клей наиболее узкий).

Тяните за присоску сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте кончик пластикового медиатора в образовавшийся зазор.

Из-за плотных допусков может потребоваться несколько попыток.

Если вам трудно создать зазор, лучше снова нагрейте край и повторите предыдущий шаг.

Можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы ослабить клей.

Не прикладывайте чрезмерную силу медиатором, иначе вы рискуете треснуть стеклянную заднюю крышку.

Подложите нагретый правый край телефона на предмет толщиной примерно 0.5 дюйма (13 мм). Это создаёт угол для инструмента вскрытия.

Зафиксируйте левый край телефона пальцами, чтобы телефон не сдвинулся. Тяните за присоску с уверенным усилием.

Вдавите край инструмента вскрытия в шов между задней крышкой и рамкой.

Проведите инструментом взад-вперёд вдоль шва несколько раз.

Проведите медиатором вдоль края телефона, разрезая клей.

Не пытайтесь разрезать клей в углах до нагрева. Если сделать это, вы можете треснуть заднюю крышку.

Оставьте медиатор в шве, чтобы клей не закрылся снова.

Приложите нагретый iOpener к нижнему краю телефона на две минуты.

Вставьте медиатор в правый край рядом с правым нижним углом.

Осторожно проведите медиатором вокруг угла. Продолжайте резать вдоль нижнего края и вокруг левого нижнего угла.

Если резание даётся трудно, повторно нагрейте край перед продолжением.

Оставьте медиатор в шве, чтобы клей не закрылся снова.

Продолжайте нагревать и разрезать клей по оставшимся краям телефона.

При резке вокруг углов убедитесь, что угол достаточно прогрет.

Когда вы прорезали шов вокруг телефона, проверните медиатор в одном из краёв, чтобы помочь отделить заднюю крышку от рамки.

Поднимайте заднюю крышку медленно. Используйте медиаторы, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При обратной сборке на этом этапе удобно включить телефон и проверить все функции до того, как вы закроете заднюю крышку. Обязательно полностью выключите телефон перед продолжением работы.

Следуйте этому руководству, чтобы установить заднюю крышку обратно, перенести и установить окантовку камеры и заменить клей.

Удалите девять винтов Phillips длиной 4 мм, крепящих верхнюю среднюю рамку к телефону.

Средняя рамка всё ещё удерживается несколькими пластиковыми защёлками по краю.

Вставьте кончик лопатки в выемку на правом краю средней рамки, рядом с кнопкой Bixby.

Подденьте вверх, чтобы ослабить среднюю рамку от телефона.

Вставьте кончик лопатки в выемку на левом краю телефона, расположенную рядом с кнопкой питания.

Подденьте вверх, чтобы ослабить среднюю рамку от телефона.

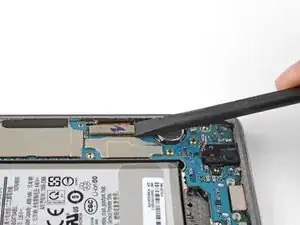

Вставьте плоский конец лопатки под разъём аккумулятора, который прикреплён к плате под тыловой камерой.

Подденьте вверх, чтобы отсоединить разъём от гнезда.

При отсоединении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтированные компоненты вокруг гнезда.

Аккуратно отодвиньте гибкий кабель аккумулятора от гнезда на плате, чтобы предотвратить случайный контакт.

Удалите семь винтов Phillips длиной 4 мм, фиксирующих нижнюю среднюю рамку к телефону.

Рамка всё ещё удерживается несколькими пластиковыми защёлками по краю.

Вставьте острие лопатки в выемку рядом с нижним правым углом нижней средней рамки. Она отмечена небольшим треугольником.

Подденьте вверх, чтобы освободить рамку от телефона.

Возьмите освобождённый край рамки пальцами и медленно поднимите вверх.

Немного покачайте рамку, чтобы помочь освободить оставшиеся защёлки по краю.

Снимите нижнюю среднюю рамку. Динамик встроен в нижнюю среднюю рамку.

Для повторной установки нижней рамки выровняйте её нижний край с краем телефона и прижмите на место.

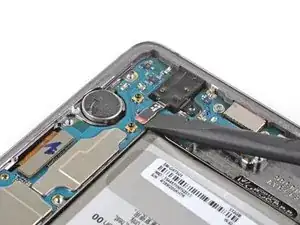

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём дисплея от его гнезда на плате, расположенного в нижнем правом углу телефона.

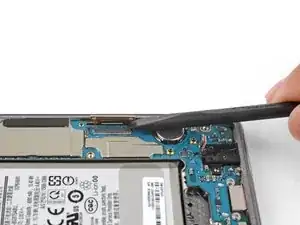

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём гнезда для наушников от его гнезда на плате.

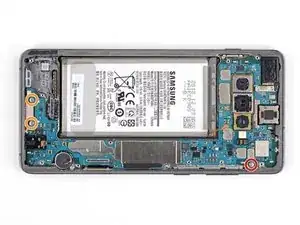

Удалите три винта Phillips, фиксирующие плату к телефону:

Один винт 3.8 мм

Два винта 3.7 мм

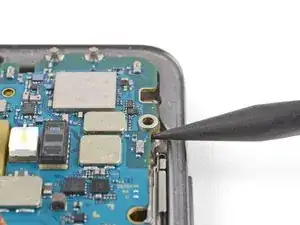

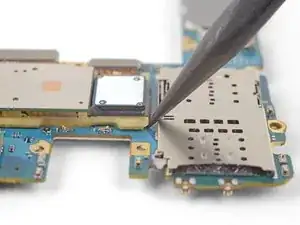

Вставьте острие лопатки под правый край платы, рядом с кнопкой увеличения громкости.

Аккуратно подденьте вверх, чтобы ослабить плату в её посадочном гнезде.

Возьмите плату за верхние углы пальцами.

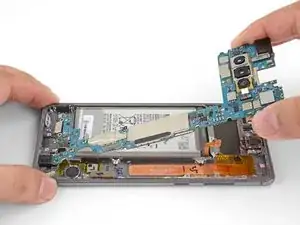

Поднимите край платы немного из посадочного гнезда. Будьте осторожны, чтобы не зацепить кабели по пути.

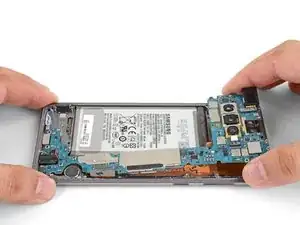

Потяните плату в направлении верхнего края телефона, слегка покачивая плату. Это освободит разъём зарядного порта из гнезда.

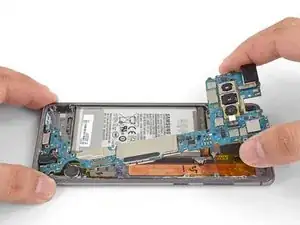

После освобождения разъёма зарядного порта снимите плату.

Для повторной установки платы выровняйте разъём зарядного порта платы с нижним краем телефона.

Аккуратно прижмите плату к нижнему краю телефона до полного посадки разъёма зарядного порта.

Опустите плату и прижмите на место. Будьте осторожны, чтобы не зажать кабели под платой. Плата должна плотно прилегать к корпусу.

Переверните плату.

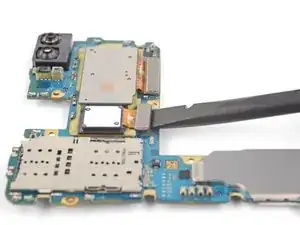

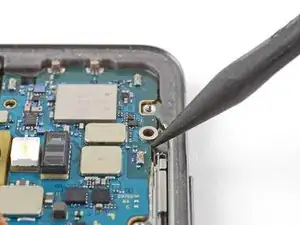

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два разъёма камер от их гнёзд на плате.

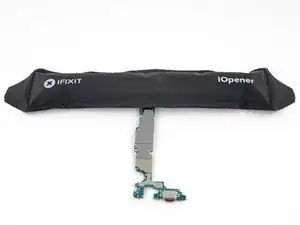

Нагрейте iOpener и положите его на модуль тыловой камеры на одну минуту. Это поможет ослабить клей, удерживающий модуль на плате.

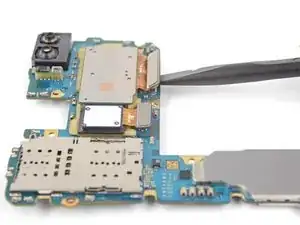

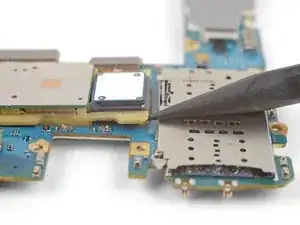

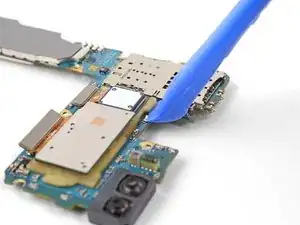

Вставьте острие лопатки под верхний левый угол модуля камеры, где есть небольшая выемка.

Подденьте вверх, чтобы ослабить модуль камеры от платы.

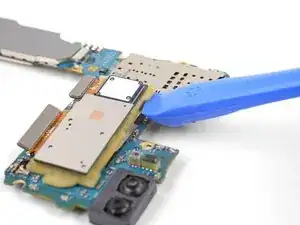

Вставьте край монтажного инструмента под ослабленный угол модуля камеры.

Подденьте вверх, чтобы отщёлкнуть модуль камеры от платы.

Продолжайте поддевать вокруг модуля монтажным инструментом, пока модуль не освободится от платы.

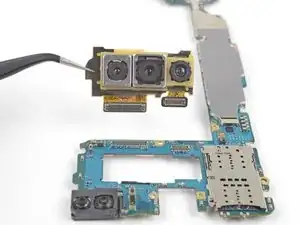

Снимите модуль тыловой камеры.
