Как починить Samsung Galaxy S10 Plus, который не включается

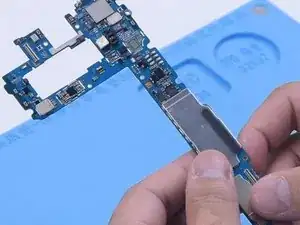

Проверьте состояние платы. Как интегральная схема питания (IC), так и модуль камеры ранее перепаивались.

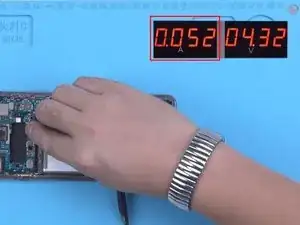

Установите плату для тестирования. Подключите дисплей и кабель питания. Плата показывает ток утечки 52 мА.

Нажмите кнопку питания. Здесь показания не изменились. Следовательно, возможно, неисправна основная линия питания платы.

Измерьте несколько линий питания платы мультиметром в режиме диода. Дроссель L5039 замкнут на землю.

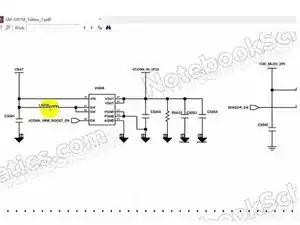

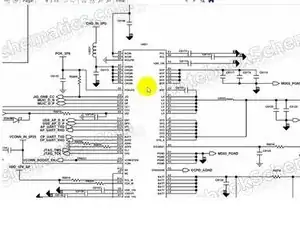

Откройте схему. Она показывает, что L5039 напрямую соединён как с основной линией питания VBAT, так и с силовым контроллером U8031.

Поскольку силовой контроллер U8031 ранее перепаивался, необходимо проверить, вышел ли он из строя.

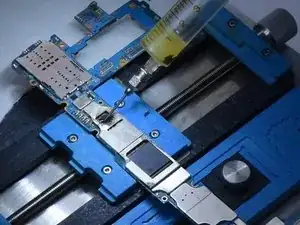

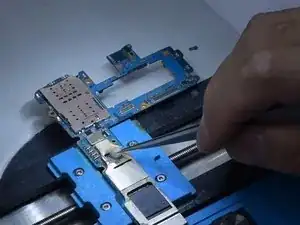

Закрепите плату в держателе, нанесите немного флюса-пасты на силовой контроллер.

Нагрейте паяльным феном при 340°C и потоке воздуха 3, чтобы удалить микросхему.

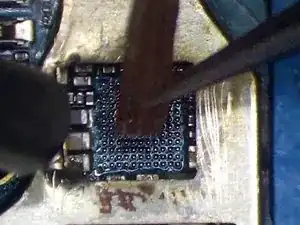

Очистите контактную площадку оплеткой для пайки.

Измерьте дроссель L5039 мультиметром в режиме диода.

Здесь значение диода 289, что является нормальным. Следовательно, можно сделать вывод, что неисправность силового контроллера привела к короткому замыканию основной линии питания.

Очистите контактную площадку очистителем для печатных плат и нанесите немного флюса-пасты.

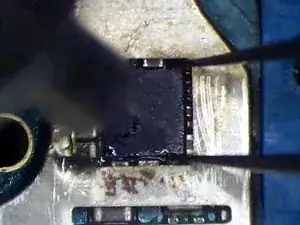

Выравняйте новый контроллер. Запаяйте его паяльным феном при 340°C и потоке воздуха 2. После остывания платы подключите кабель питания.

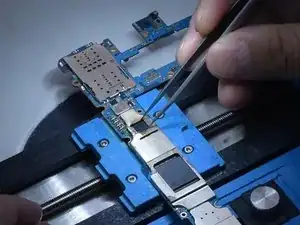

Инициируйте загрузку пинцетом. Ток при загрузке приходит в норму.

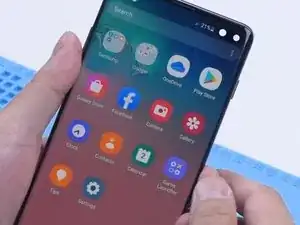

Установите плату. Телефон включается нормально. Ошибка устранена.
