Замена модуля фронтальной камеры Samsung Galaxy S10+

Перед началом отключите телефон и полностью выключите питание.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Также можно использовать фен, тепловой пистолет или горячую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея легко повреждаются от тепла.

Пока ожидаете, посмотрите на изображение снятой задней крышки и обратите внимание на расположение клея.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края (там, где клей самое узкое).

Резко тяните за присоску с сильной, ровной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё монтажной лопатки в зазор.

Из-за плотных допусков может потребоваться несколько попыток.

Если не удаётся создать зазор, лучше снова нагрейте край и повторите предыдущий шаг.

Можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы ослабить клей.

Не применяйте чрезмерную силу монтажной лопаткой, иначе рискуете расколоть стекло задней крышки.

Положите нагретый правый край телефона на предмет толщиной примерно 0,5 дюйма (13 мм). Это создаст наклон телефона для инструмента открытия.

Уприте левый край телефона пальцами, чтобы он не соскользнул. Тяните за присоску с упорным давлением.

Вдавите край инструмента для открытия в шов между задней крышкой и рамкой.

Проведите инструментом открытия взад-вперёд вдоль шва несколько раз.

Проведите монтажной лопаткой вдоль края телефона, разрезая клей.

Не пытайтесь разрезать клей, держащий углы, до нагрева. В противном случае вы можете расколоть заднюю крышку.

Оставьте лопатку в шве, чтобы клей не сросся снова.

Приложите нагретый iOpener к нижнему краю телефона на две минуты.

Вставьте монтажную лопатку в правый край возле нижнего правого угла.

Осторожно проведите лопаткой вокруг угла. Продолжайте резать вдоль нижнего края и вокруг нижнего левого угла.

Если резание даётся с трудом, снова нагрейте край перед продолжением.

Оставьте монтажную лопатку в шве, чтобы клей не сросся снова.

Продолжайте нагревать и резать по оставшимся краям телефона.

При резке вокруг углов убедитесь, что угол тщательно прогрет.

Когда вы прорезали шов по периметру телефона, прокрутите монтажную лопатку в одном из краёв, чтобы помочь отделить заднюю крышку от рамки.

Поднимайте заднюю крышку медленно. Используйте монтажные лопатки, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке это хорошее место, чтобы включить телефон и проверить все функции до запечатывания задней крышки. Обязательно полностью выключите телефон перед продолжением работы.

Следуйте этому руководству, чтобы установить заднюю крышку обратно, перенести и установить рамку камеры и заменить клей.

Снимите девять винтов Phillips длиной 4 мм, удерживающих верхнюю среднюю рамку на телефоне.

Средняя рамка всё ещё держится несколькими пластиковыми защёлками по периметру.

Вставьте остриё лопатки в выемку на правом краю средней рамки, рядом с кнопкой Bixby.

Подденьте вверх, чтобы ослабить среднюю рамку от телефона.

Вставьте остриё лопатки в выемку на левом краю телефона, расположенную рядом с кнопкой питания.

Подденьте вверх, чтобы ослабить среднюю рамку от телефона.

Поднимите среднюю рамку от верхних углов и снимите её с телефона.

Чтобы установить верхнюю среднюю рамку обратно:

Выравняйте верхний край рамки с телефоном и опустите рамку на телефон.

Прижмите рамку пальцами по периметру, чтобы защёлки вернулись на место. Края должны сидеть заподлицо с краем телефона.

Вставьте плоский конец лопатки под разъём батареи, который прикреплён к материнской плате под тыловой камерой.

Подденьте вверх, чтобы отсоединить разъём от его гнезда.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть маленькие поверхностно-монтируемые компоненты вокруг гнезда.

Осторожно отодвиньте гибкий кабель батареи от гнезда на материнской плате, чтобы предотвратить случайный контакт.

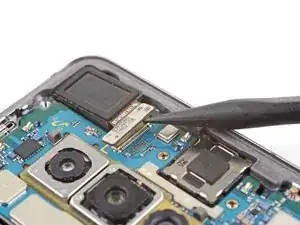

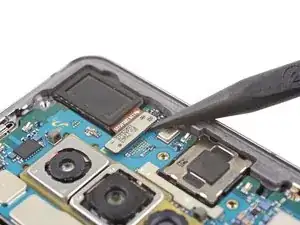

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём фронтальной камеры от гнезда на материнской плате.

Чтобы заново подключить нажимные разъёмы подобные этому, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

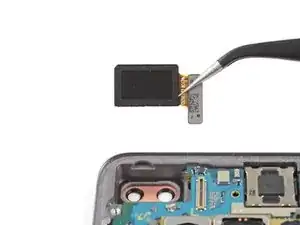

Снимите модуль фронтальной камеры.
