Замена дисплейного модуля Samsung Galaxy S10

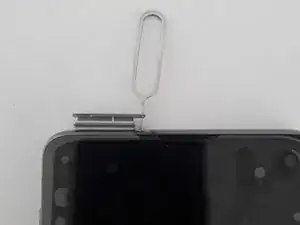

Выключите устройство и извлеките лоток SIM-карты перед началом ремонта.

С помощью термофена нагрейте заднюю крышку.

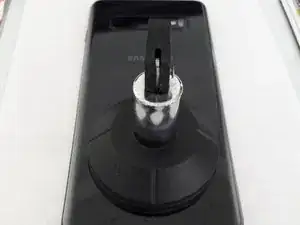

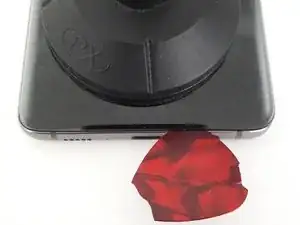

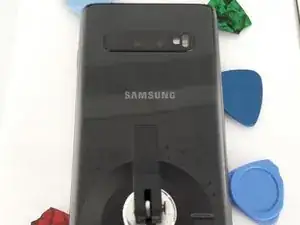

Используйте присоску и медиатор, чтобы попасть между задней крышкой и рамкой. Требуется осторожность, так как задняя крышка выполнена из стекла и может легко треснуть.

Пока вы отрываете заднюю крышку, оставляйте медиаторы в отдельных точках, чтобы крышка не приклеилась обратно к рамке.

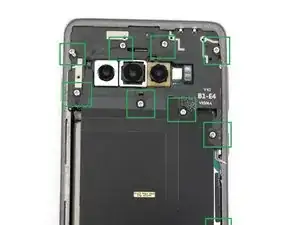

Теперь удалите винты крепления крышки антенны и NFC-беспроводной зарядки в верхней части телефона.

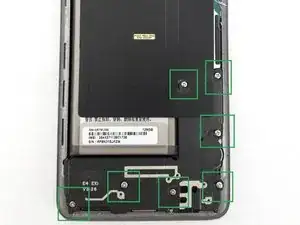

Затем снимите винты с крышки громкоговорителя в нижней части телефона.

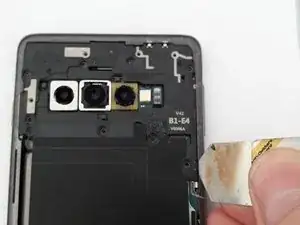

Используя тонкий металлический лопаточный инструмент, аккуратно подденьте между крышкой и рамкой, чтобы освободить верхнюю часть пластиковой крышки.

Требуется осторожность при введении инструмента между рамкой и задней крышкой, так как под крышкой находится плата.

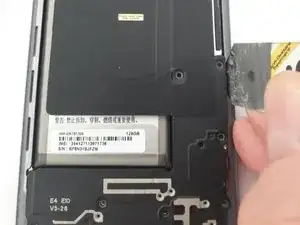

Используя тонкий металлический лопаточный инструмент, аккуратно подденьте нижнюю половину крышки.

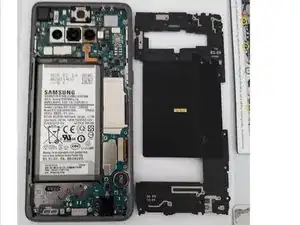

Когда она ослабнет, её можно снять целиком.

ПРИМЕЧАНИЕ: После замены экрана рекомендуется протестировать дисплей перед полной сборкой телефона.

Если крышки антенны и громкоговорителя не установлены для тестирования устройства, при подключении кабеля зарядки появится ошибка.

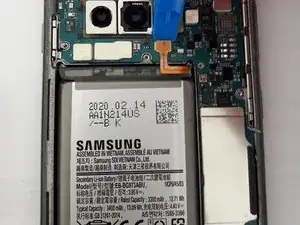

Отключите батарею от платы с помощью пластикового инструмента.

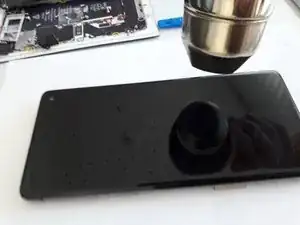

С помощью термофена нагрейте переднюю часть дисплея в районе батареи.

Когда клей разогреется, используйте тонкий лопаточный инструмент, предпочтительно пластиковый, чтобы оторвать батарею. Лучше пытаться поддеть её со стороны рамки.

ОСТОРОЖНО: не поддёргивайте слишком сильно и не используйте острые предметы для снятия батареи.

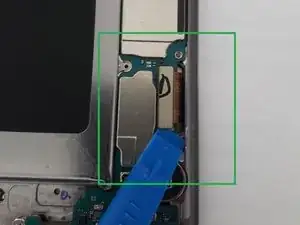

Используйте пластиковый лопаточный инструмент, чтобы отсоединить шлейф дисплея от платы.

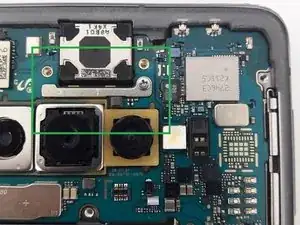

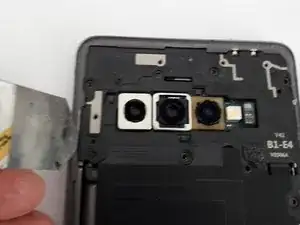

Используйте пластиковый лопаточный инструмент, чтобы отсоединить модуль камеры от платы.

Снимите камеру и отложите в сторону.

Снимите фиксирующий винт в верхней части платы.

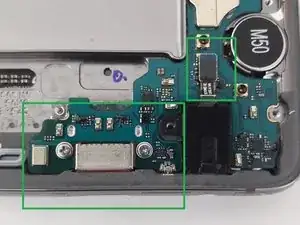

Снимите два винта в нижней части платы по обе стороны от разъёма зарядки.

Отключите разъём входа для наушников от платы. Разъём наушников можно снять до или после снятия платы.

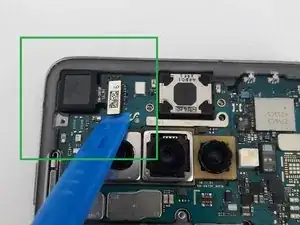

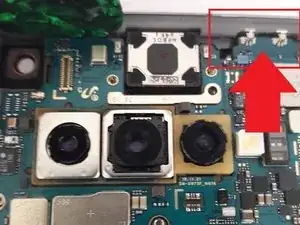

Используйте медиатор или тонкий пластиковый лопаточный инструмент, чтобы освободить плату от верха рамки. ОСТОРОЖНО: есть два металлических соединителя, которые можно легко сломать или согнуть; требуется аккуратность, чтобы они остались целыми.

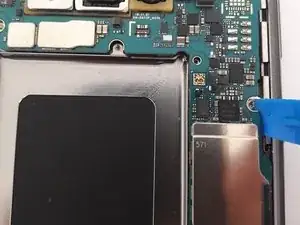

С помощью лопатки подденьте правую сторону платы вверх.

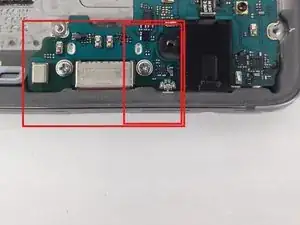

ОСТОРОЖНО: внизу также есть небольшой металлический соединитель, который легко ломается при сгибе (выделено в меньшем красном прямоугольнике). Будьте осторожны при установке платы обратно.

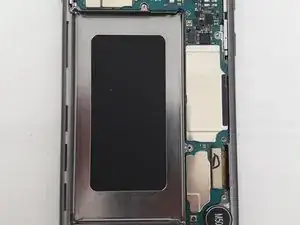

Как только верхняя часть платы освободится, вы можете аккуратно сдвинуть плату вверх, чтобы извлечь разъём зарядки из рамки. (К сожалению, фотографии этого нет).

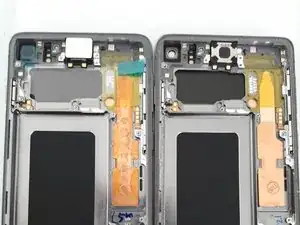

Возможно, моторчик вибрации и динамик потребуется перенести на новый дисплей. В моём случае на заменённом дисплее моторчик вибрации и динамик уже были установлены.

После снятия платы нагрейте термофеном нижнюю часть моторчика вибрации (со стороны экрана). Вставьте тонкий инструмент с плоским краем и подденьте моторчик, чтобы освободить его.

Теперь выполните эти шаги в обратном порядке, чтобы собрать устройство.

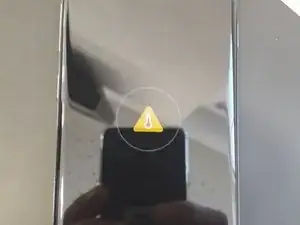

Как указано в шаге 6: для тестирования устройства необходимо прикрепить крышку антенны/динамика, в противном случае на экране появится символ ошибки.
