Замена фронтальной камеры Samsung Galaxy S10

Отключите телефон и полностью выключите питание перед началом работы.

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и встроенная батарея чувствительны к нагреву.

Пока ждёте, посмотрите изображение снятой задней крышки и обратите внимание на расположение клея.

Опирайте разогретый правый край телефона на что-то толщиной примерно 0,5 дюйма (13 мм). Это задаёт угол для монтажного инструмента.

Зафиксируйте левый край телефона пальцами, чтобы телефон не соскальзывал. Потяните присоску с усилием.

Вставьте край монтажного инструмента в зазор между задней крышкой и рамкой.

Удерживая инструмент в зазоре, сдвигайте его взад-вперёд вдоль шва, чтобы ослабить заднюю крышку.

Разогрейте iOpener и приложите его к тому же краю телефона на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края (где клей самый узкий).

Потяните за присоску с сильной, устойчивой силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё монтажной лопатки в зазор.

Из‑за плотных допусков и сильного клея может потребоваться несколько попыток, чтобы создать зазор для монтажной лопатки.

Если вам трудно создать зазор, клей недостаточно размягчён. Убедитесь, что вы нагрели край до состояния, когда он едва терпим на ощупь, и повторите попытку.

Можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы помочь размягчить клей.

Не прикладывайте чрезмерную силу монтажной лопаткой, иначе вы рискуете треснуть стекло задней крышки.

Проведите монтажной лопаткой вдоль края телефона, разрезая клей.

Не пытайтесь разрезать клей на углах до нагрева. В противном случае вы можете треснуть заднюю крышку.

Оставьте лопатку в шве, чтобы клей не склеился снова.

Приложите разогретый iOpener к нижнему краю телефона на две минуты.

Вставьте монтажную лопатку в правый край рядом с нижним правым углом.

Осторожно проведите лопаткой вокруг угла. Продолжайте резать вдоль нижнего края и вокруг нижнего левого угла.

Если резание даётся тяжело, снова нагрейте край перед продолжением.

Оставьте монтажную лопатку в шве, чтобы клей не склеился снова.

Продолжайте нагревать и разрезать клей вокруг оставшихся краёв телефона.

При резании вокруг углов убедитесь, что угол достаточным образом прогрет.

Когда вы разрежете клей по периметру, проверните монтажную лопатку в одном из краёв, чтобы помочь отделить заднюю крышку от рамки.

Поднимайте заднюю крышку медленно. Используйте монтажные лопатки, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке это хорошее место, чтобы включить телефон и проверить все функции до окончательной фиксации задней крышки. Обязательно полностью выключите телефон перед продолжением работ.

Следуйте этому руководству, чтобы установить заднюю крышку обратно, перенести и установить окантовку камеры и заменить клей.

При желании можно установить заднюю крышку обратно без замены клея. Удалите крупные куски клея, которые могут помешать плотному прилеганию задней крышки. После установки нагрейте заднюю крышку и приложите давление для закрепления.

Снимите восемь Phillips винтов длиной 4 мм, крепящих верхнюю среднюю рамку к телефону.

Средняя рамка всё ещё удерживается несколькими пластиковыми защёлками по краю.

Вставьте остриё монтажной лопатки в выемку на правом краю средней рамки, рядом с кнопкой увеличения громкости.

Подденьте вверх, чтобы ослабить среднюю рамку от телефона.

Поднимите среднюю рамку за верхние углы и снимите её с телефона.

Верхняя средняя рамка может прилипнуть к нижней средней рамке в её нижнем правом углу. В таком случае медленно отклейте её.

Чтобы установить верхнюю среднюю рамку:

Выравнивайте верхний край рамки с телефоном и опустите рамку на место.

Прижмите рамку пальцами вдоль периметра, чтобы защёлки встали на место. Края должны прилегать заподлицо к краю телефона.

Вставьте плоский конец лопатки под разъём батареи, который прикреплён к материнской плате ниже модуля задней камеры.

Подденьте вверх, чтобы отсоединить разъём от его гнезда.

При отключении таких разъёмов будьте осторожны, чтобы не сместить небольшие поверхностно-монтируемые компоненты, окружающие гнездо.

Аккуратно оттолкните гибкий кабель батареи от гнезда на материнской плате, чтобы избежать случайного контакта.

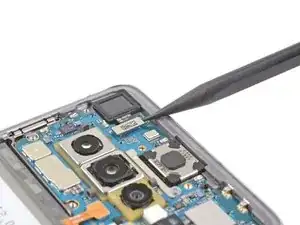

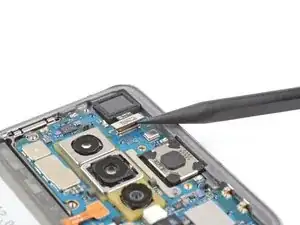

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём фронтальной камеры от его гнезда на материнской плате.

Для повторного присоединения запрессовываемых разъёмов, таких как этот, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

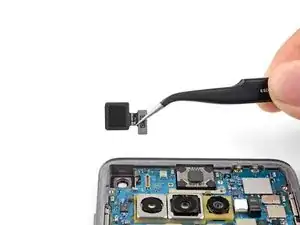

Снимите модуль фронтальной камеры.
