Замена модуля задней камеры Samsung Galaxy S10

Вставьте инструмент для извлечения SIM-карты, биту для извлечения SIM или распрямлённую скрепку в отверстие лотка SIM, расположенное на верхнем торце телефона рядом с пластиковой антеннной вставкой.

Если вы вставили инструмент в другое отверстие, не беспокойтесь — микрофон и уплотнение от влаги расположены в безопасном месте.

Нажмите с усилием, чтобы извлечь лоток.

Снимите лоток SIM-карты.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована относительно лотка.

Отключите питание телефона и выключите его перед началом работы.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Пока ждёте, посмотрите на изображение снятой задней крышки и обратите внимание на расположение клея.

Уложите подогретый правый край телефона на что‑то толщиной примерно 0,5 дюйма (13 мм). Это наклонит телефон для использования монтажного инструмента.

Подоприте левый край телефона пальцами, чтобы он не сдвинулся. Потяните присоску с сильным усилием.

Второй частью монтажного инструмента нажмите в шов между задней крышкой и рамкой.

Удерживая инструмент в шве, проводите им взад‑вперёд вдоль шва, чтобы ослабить заднюю крышку.

Нагрейте iOpener и приложите его к тому же краю телефона на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края (там, где клей самый узкий).

Потяните присоску сильной, ровной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё монтажной лопатки в зазор.

Из‑за плотных зазоров и прочного клея может потребоваться несколько попыток, чтобы создать зазор для монтажной лопатки.

Если у вас не получается создать зазор, значит клей недостаточно размягчён. Убедитесь, что вы нагрели край до состояния «чуть горячо», и попробуйте снова.

Можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (более 90%) в шов, чтобы помочь ослабить клей.

Не применяйте чрезмерную силу монтажной лопаткой, иначе рискуете треснуть стекло задней крышки.

Проведите монтажной лопаткой вдоль края телефона, разрезая клей.

Не пытайтесь разрезать клей, удерживающий углы, до применения нагрева. В противном случае вы можете треснуть заднюю крышку.

Оставьте лопатку в шве, чтобы клей не слипся снова.

Приложите подогретый iOpener к нижнему краю телефона на две минуты.

Вставьте монтажную лопатку в правый край рядом с нижним правым углом.

Осторожно проведите лопатку вокруг угла. Продолжайте разрезать клей вдоль нижнего края и вокруг нижнего левого угла.

Если резание даётся тяжело, снова приложите тепло к краю перед продолжением.

Оставьте лопатку в шве, чтобы клей не слипся снова.

Продолжайте нагревать и разрезать клей вокруг оставшихся краёв телефона.

При разрезании вокруг углов убедитесь, что угол тщательно прогрет.

Когда вы разрежете клей по периметру, проверните монтажную лопатку в одном из краёв, чтобы помочь отделить заднюю крышку от рамки.

Медленно приподнимите заднюю крышку. Используйте монтажные лопатки, чтобы разрезать оставшиеся участки клея.

Снимите заднюю крышку.

При сборке это хорошее место, чтобы включить телефон и проверить все функции перед тем, как закрыть заднюю крышку. Обязательно полностью выключите телефон перед продолжением работы.

Следуйте этому руководству для повторной установки задней крышки, переноса и установки посадочного кольца камеры и замены клея.

При желании вы можете установить заднюю крышку без замены клея. Удалите большие куски клея, которые мешают плотной посадке задней крышки. После установки нагрейте заднюю крышку и приложите давление для фиксации.

Удалите восемь винтов Phillips длиной 4 мм, которые фиксируют верхнюю среднюю рамку к телефону.

Средняя рамка всё ещё удерживается несколькими пластиковыми защёлками по периметру.

Вставьте остриё лопатки в выемку на правом крае средней рамки, рядом с кнопкой увеличения громкости.

Подденьте вверх, чтобы ослабить среднюю рамку и отделить её от телефона.

Поднимите среднюю рамку за верхние углы и снимите её с телефона.

Верхняя средняя рамка может прилипнуть к нижней средняя рамке в её нижнем правом углу. Если это произойдёт, аккуратно отклейте её.

Для повторной установки верхней средней рамки:

Совместите верхний край рамки с телефоном и опустите рамку на корпус.

Прижмите рамку пальцами по периметру, чтобы защёлки рамки встали на место. Края должны плотно прилегать к корпусу телефона.

Вставьте плоский конец лопатки под разъём батареи, который прикреплён к плате под тыльной камерой.

Подденьте вверх, чтобы отсоединить разъём от его гнезда.

При отключении таких разъёмов будьте осторожны, чтобы не сместить маленькие поверхностно-монтируемые компоненты вокруг гнезда.

Осторожно отведите гибкий кабель батареи от гнезда на плате, чтобы предотвратить случайный контакт.

Снимите семь крестообразных винтов Phillips длиной 4 мм, крепящих нижнюю среднюю рамку.

Средняя рамка всё ещё удерживается несколькими пластиковыми защёлками по краю.

Вставьте острый конец лопатки под верхний правый угол нижней средней рамки.

Подденьте вверх, чтобы освободить рамку от телефона.

Возьмите ослабленный край рамки пальцами и медленно поднимите вверх.

Немного покачайте рамку, чтобы помочь освободить оставшиеся крайние защёлки.

Снимите нижнюю среднюю рамку. Динамик встроен в нижнюю среднюю рамку.

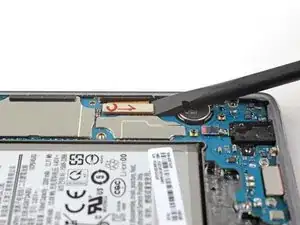

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём дисплея от его гнезда на плате, расположенного в нижнем правом углу телефона.

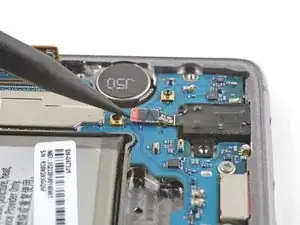

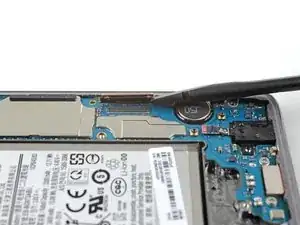

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём разъёма для наушников от его гнезда на плате.

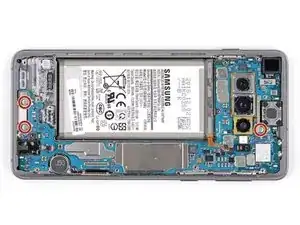

Снимите три крестообразных винта Phillips длиной 3,7 мм, крепящих плату к телефону.

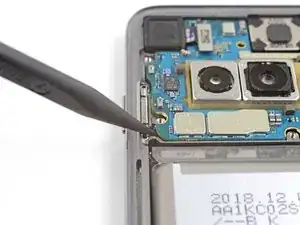

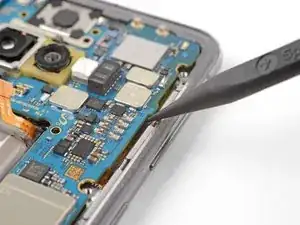

Вставьте острый конец лопатки под правый край платы, рядом с кнопкой уменьшения громкости.

Осторожно подденьте вверх, чтобы ослабить плату в её посадочном месте.

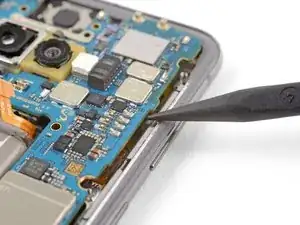

Вставьте острый конец лопатки под нижний левый угол платы.

Осторожно подденьте вверх, чтобы ослабить плату в её посадочном месте.

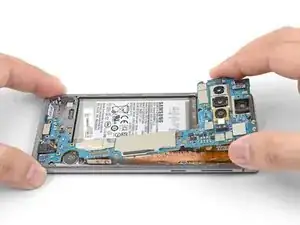

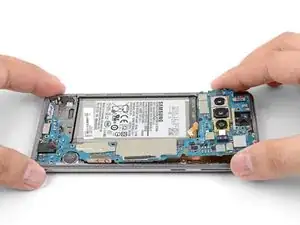

Сожмите плату за верхние углы пальцами.

Поверните плату слегка наружу из посадочного места. Будьте внимательны, чтобы не зацепить кабели.

Потяните плату в направлении верхнего края телефона, слегка покачивая её. Это освободит разъём зарядного порта из гнезда.

Когда разъём зарядного порта освободится, снимите плату.

Для повторной установки платы:

Совместите разъём зарядного порта платы с нижним краем телефона.

Осторожно прижмите плату к нижнему краю телефона, пока разъём зарядного порта полностью не сядет.

Опустите плату и прижмите на место. Будьте внимательны, чтобы не зажать под платой кабели. Плата должна плотно прилегать к корпусу.

Переверните плату.

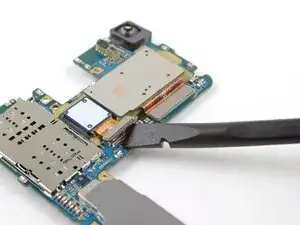

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два разъёма камер от их гнёзд на плате.

Нагрейте iOpener и положите его на модуль тыльной камеры на одну минуту.

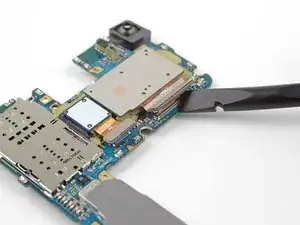

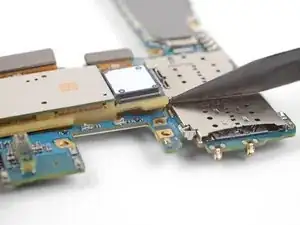

Вставьте острый конец лопатки под верхний левый угол модуля камеры, где есть небольшая выемка.

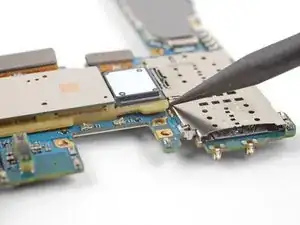

Подденьте вверх, чтобы ослабить модуль камеры от платы.

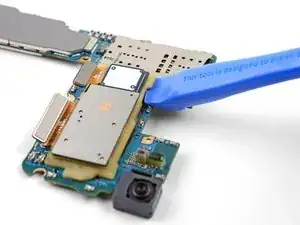

Вставьте край монтажного инструмента под ослабленный угол модуля камеры.

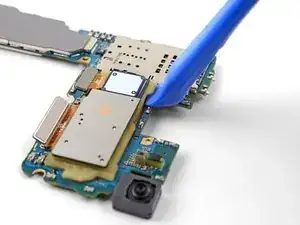

Подденьте вверх, чтобы освободить модуль камеры от платы.

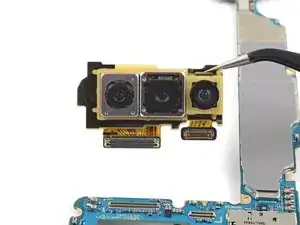

Снимите модуль тыльной камеры.
