Замена экрана Motorola Moto G Play (2021)

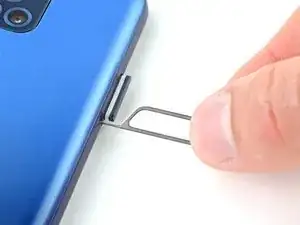

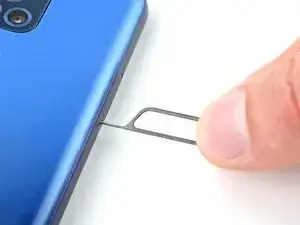

Вставьте инструмент для извлечения SIM-карты или выпрямленную скрепку в отверстие рядом с лотком для SIM-карты.

Нажмите с усилием, чтобы вытолкнуть лоток.

SIM-карта может выпасть.

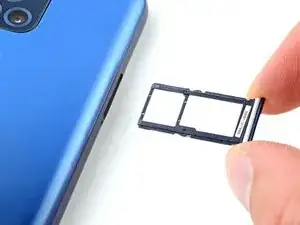

Возьмите и извлеките лоток для SIM-карты из телефона.

Вставьте лоток для SIM-карты обратно так, чтобы выемка для SIM-карты была обращена к экрану.

Разрядите аккумулятор до 25% или ниже и выключите телефон перед началом работ.

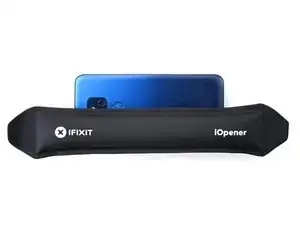

Нагрейте iOpener и приложите его к левой кромке крышки в течение двух минут.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

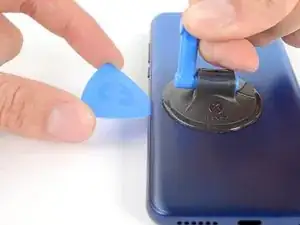

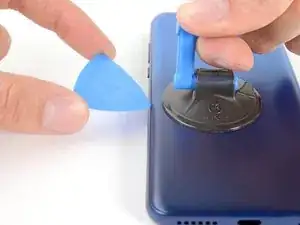

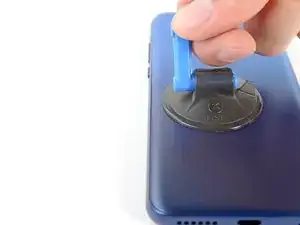

Прикрепите присоску к задней крышке как можно ближе к центру левой кромки.

Сильным и устойчивым тягой потяните присоску вверх, чтобы создать зазор между крышкой и рамой.

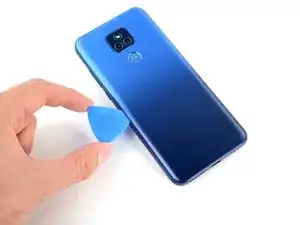

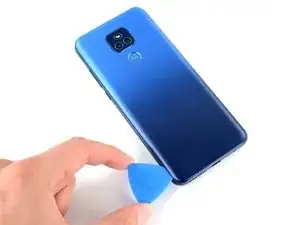

Вставьте открывающий медиатор в образовавшийся зазор.

Проведите медиатором взад-вперёд вдоль левой кромки, чтобы разрезать клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился снова.

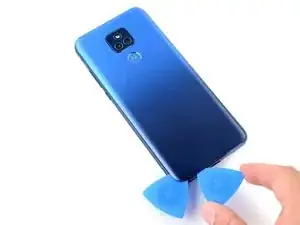

Вставьте и проведите второй медиатор до нижнего правого угла, чтобы разрезать клей.

Оставьте медиатор вставленным, чтобы нижняя кромка не склеилась снова.

Повторите этот процесс для правой и верхней кромок крышки.

Сканер отпечатков пальцев соединён с платой тонким хрупким кабелем. Его нужно освободить прежде, чем снимать крышку.

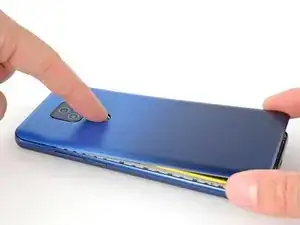

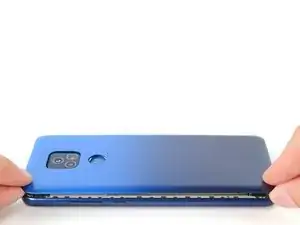

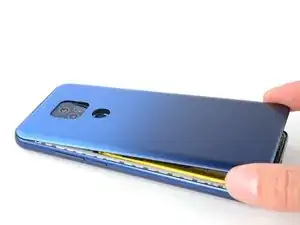

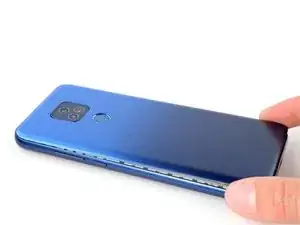

Схватите и приподнимите нижнюю кромку крышки.

Приподнимая заднюю крышку, отлейте сканер отпечатков от неё.

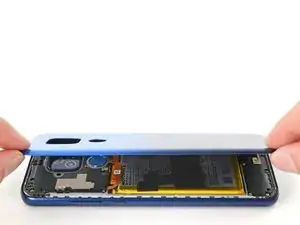

Возьмите и снимите заднюю крышку.

Если задняя крышка всё ещё прилипает к раме, проведите медиатором по краям телефона, чтобы разрезать оставшийся клей.

Примечания при сборке:

Это хорошее место, чтобы протестировать телефон перед окончательной сборкой. Следуйте этому руководству, чтобы выполнить аппаратный тест. Обязательно полностью выключите телефон перед продолжением работ.

Чтобы приклеить заднюю крышку с помощью заранее вырезанных проклеек, следуйте этому руководству.

Чтобы приклеить заднюю крышку с помощью ленты — следуйте этому руководству.

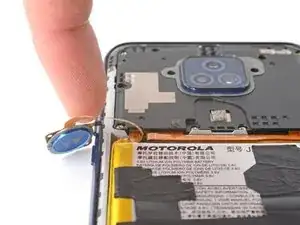

Отверните сканер отпечатков влево, от телефона.

Не сгибайте и не перегибайте ленту-разъём.

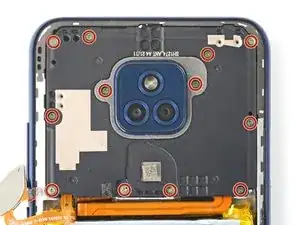

С помощью крестообразной отвёртки удалите двенадцать винтов длиной 3,9 мм, фиксирующих крышку материнской платы.

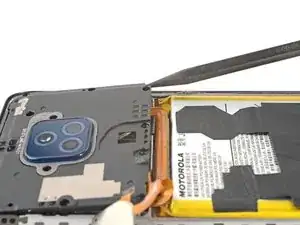

Вставьте заострённый конец лопатки между нижним правым углом крышки материнской платы и рамой.

Подденьте крышку вверх, пока не сможете захватить её пальцами.

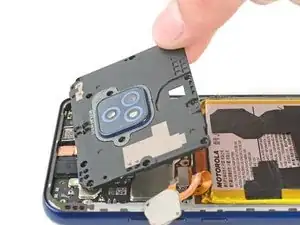

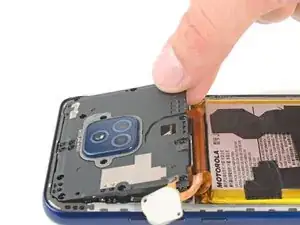

Возьмите нижнюю кромку крышки материнской платы и снимите её с рамы.

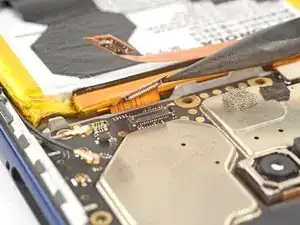

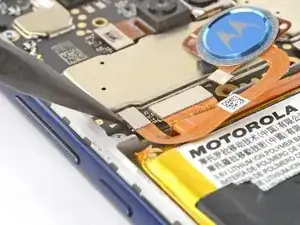

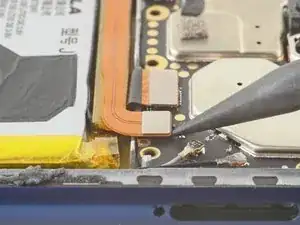

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём аккумулятора.

Чтобы повторно подключить защёлкивающиеся разъёмы, аккуратно выровняйте и надавите на одну сторону, пока не щёлкнет, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться и получить необратимые повреждения.

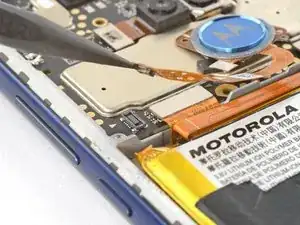

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём сканера отпечатков пальцев.

Золотая стрелка указывает направление, откуда следует поддеть.

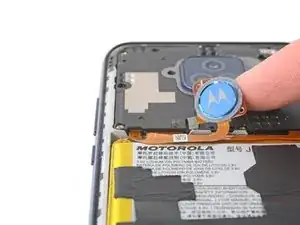

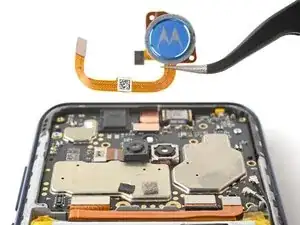

Используйте пальцы или пинцет, чтобы снять сканер отпечатков пальцев.

Будьте осторожны при обращении с хрупким ленточным кабелем.

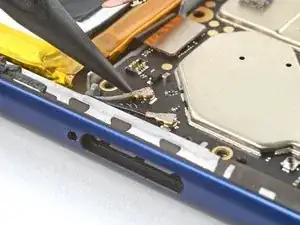

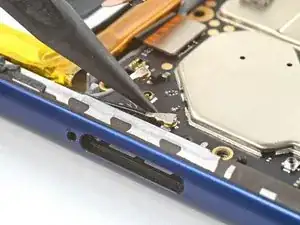

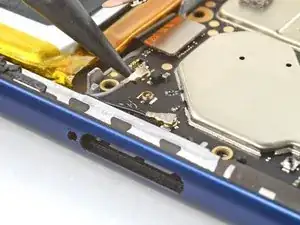

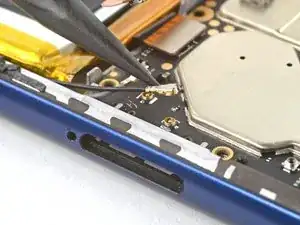

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить серый антенный кабель.

Подденьте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

При обратной сборке эти разъёмы могут быть сложными для подключения. Удерживайте разъём над гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

Повторите предыдущий шаг для чёрного антенного кабеля.

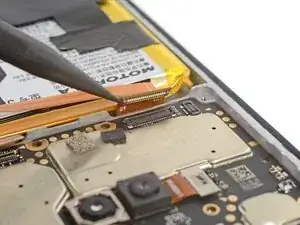

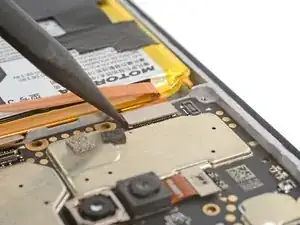

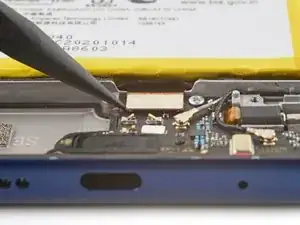

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-разъём платы.

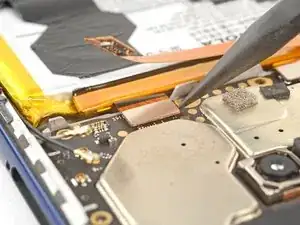

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-разъём дисплея.

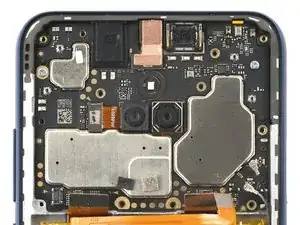

Отверткой Phillips открутите два винта длиной 2,5 мм, крепящие плату.

Вставьте заострённый конец лопатки между нижним левым краем платы и рамой.

Поднимите плату из её посадочного места.

Убедитесь, что свободные кабели не зацепились за плату при её снятии.

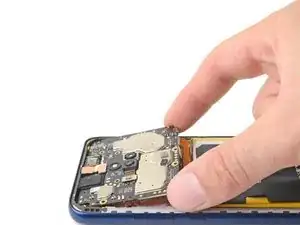

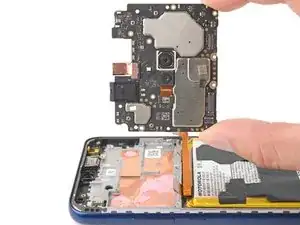

Возьмите плату за её нижние углы и извлеките её.

При обратной сборке убедитесь, что под платой не застряли кабели или разъёмы.

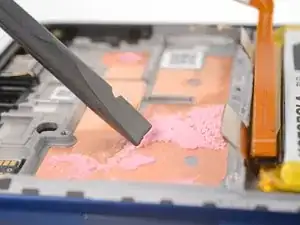

Следуйте этому руководству, чтобы удалить избыточную термопасту и подготовить рамку и плату к обратной сборке.

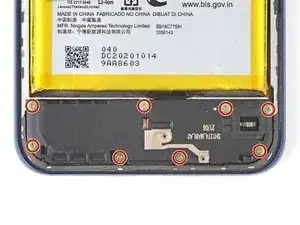

Отверткой Phillips открутите восемь винтов длиной 3,8 мм, фиксирующих динамик.

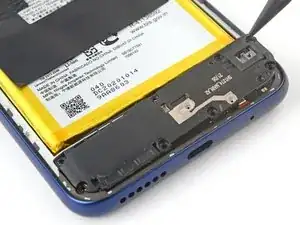

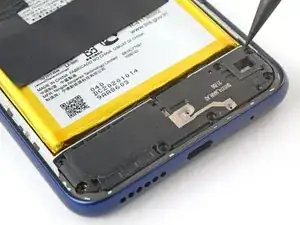

Вставьте лопатку между верхним правым углом динамика и рамой.

Подденьте, чтобы освободить динамик.

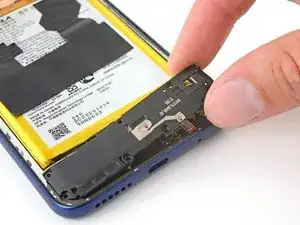

Возьмите динамик пальцами и извлеките его.

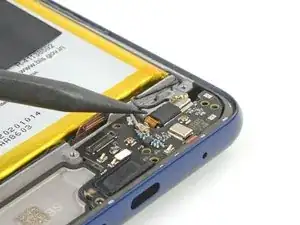

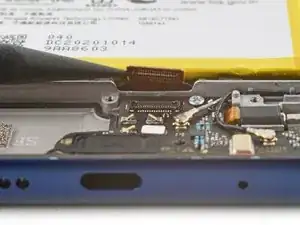

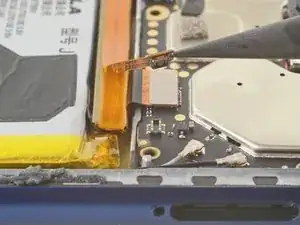

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-разъём платы.

Чтобы повторно закрепить пресс-разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не давите по центру. Если разъём смещён, контакты могут согнуться и повредиться необратимо.

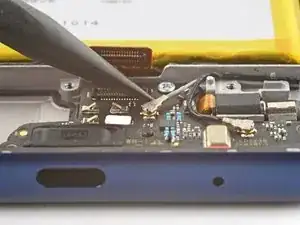

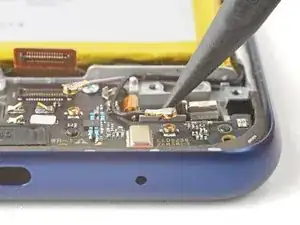

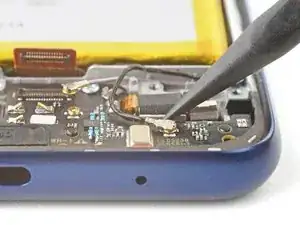

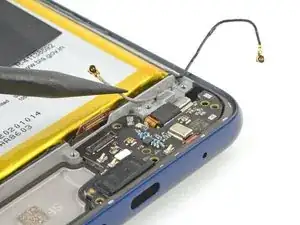

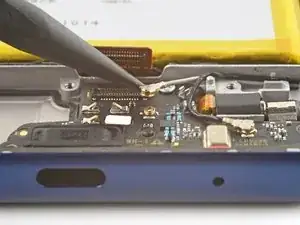

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить серый антенный кабель.

Подденьте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

Освободите кабель из фиксирующей скобы.

При обратной сборке эти разъёмы могут быть сложными для подключения. Удерживайте разъём над гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

При обратной сборке обязательно закрепите кабель в скобе на дочерней плате.

Повторите предыдущий шаг для чёрного антенного кабеля.

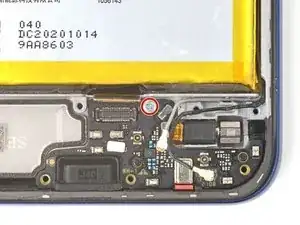

Отверткой Phillips открутите винт длиной 2,5 мм, фиксирующий дочернюю плату.

Отодвиньте чёрный и серый антенные кабели от дочерней платы.

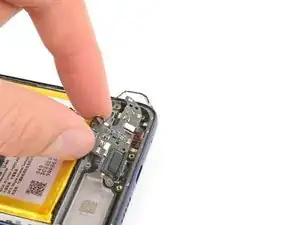

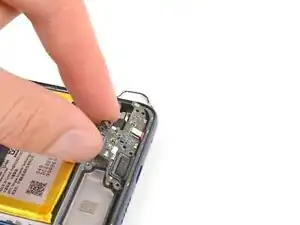

Схватите верхний край дочерней платы.

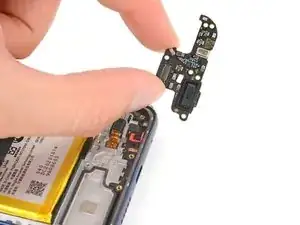

Поднимите и извлеките дочернюю плату из её посадочного места.

Следите, чтобы не зацепить свободные кабели.

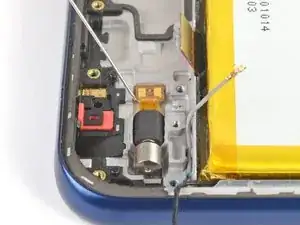

Нанесите высококонцентрированный изопропиловый спирт (свыше 90%) на гибкий кабель вибромотора.

В качестве альтернативы используйте разогреватель iOpener, фен или тепловую пушку, чтобы размягчить клей.

Осторожно: не перегревайте аккумулятор или окружающие компоненты.

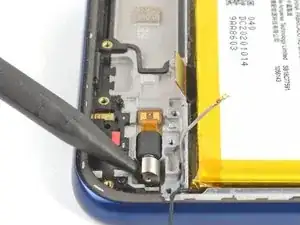

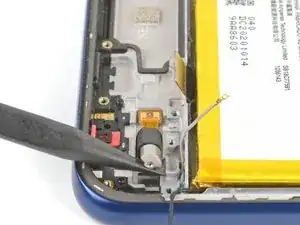

Вставьте острый конец лопатки между противовесом мотора и рамой.

Подденьте мотор из посадочного места и переверните его.

Не сгибайте гибкий кабель.

Гибкий кабель вибромотора очень хрупок. Работайте медленно, чтобы не порвать кабель.

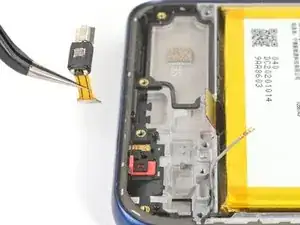

Используйте пинцет, чтобы захватить и отслоить основание гибкого кабеля от рамки.

Если кабель застрял или снова прилипает, нанесите больше изопропилового спирта или примените тепло.

Снимите вибромотор с рамки.

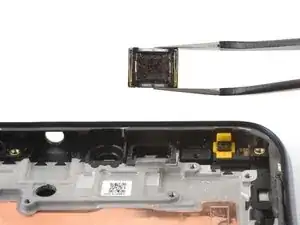

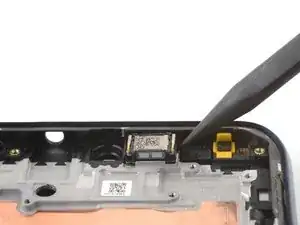

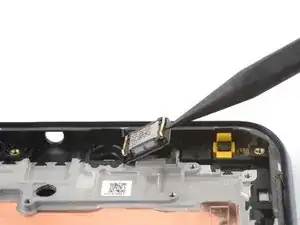

Вставьте заострённый конец лопатки между правым краем динамика для слухового канала и платой.

Подденьте динамик и извлеките его.

При сборке убедитесь, что выпуклая сторона разъёмов направлена к нижней части устройства.

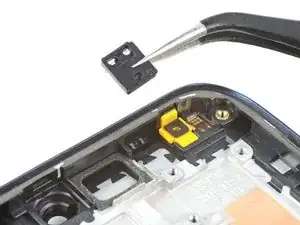

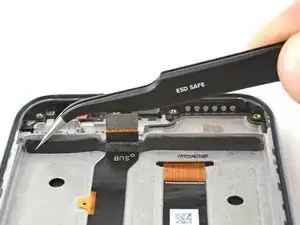

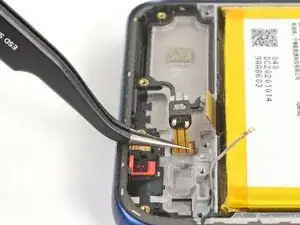

Используйте пинцет, чтобы захватить и извлечь крепление датчика приближения из углубления.

Резиновая прокладка слабо приклеена к рамке.

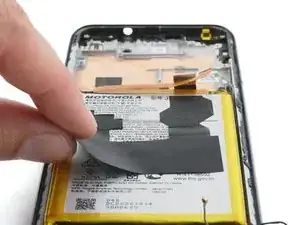

Сложите графитовую пленку для распределения тепла в направлении верхней части батареи.

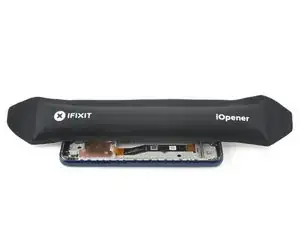

Разогрейте iOpener и приложите его к левому краю экрана примерно на две минуты.

Можно также использовать фен, термофен или жарочную плиту, но будьте осторожны, чтобы не перегреть телефон — экран и внутренняя батарея подвержены повреждению от тепла.

Дополнительно можно использовать высококонцентрированный изопропиловый спирт (свыше 90%) для дополнительного ослабления клея, фиксирующего батарею.

Нанесите изопропиловый спирт в зазоры между сторонами батареи и рамкой.

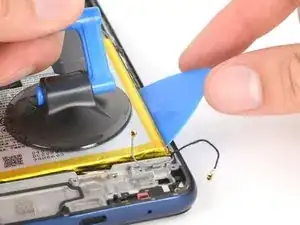

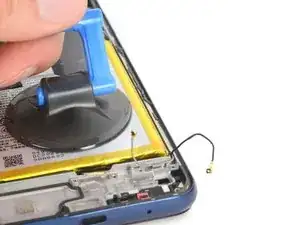

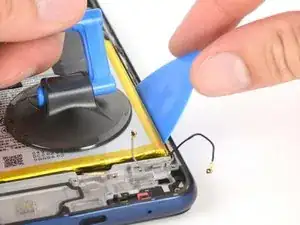

Прикрепите присоску к центру батареи.

Вставьте медиатор между правым краем батареи и рамкой.

Применяйте равномерное усилие, тяните присоску и одновременно подденьте медиатором.

Не применяйте чрезмерную силу к батарее. Медленное, постоянное давление достаточно, чтобы освободить её от рамки.

Если батарея снова прилипла, примените больше тепла или изопропилового спирта.

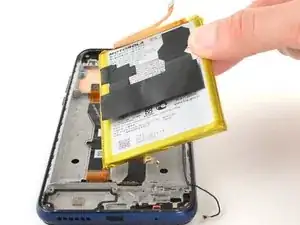

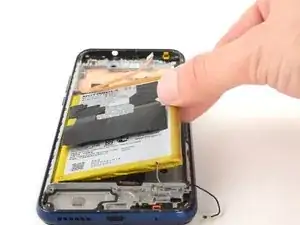

Извлеките батарею из её углубления.

Не устанавливайте заново повреждённую или деформированную батарею — это потенциальная опасность.

Используйте это руководство, чтобы установить батарею с клеевыми полосками по индивидуальной вырезке, или используйте это руководство для установки батареи с клеевым листом.

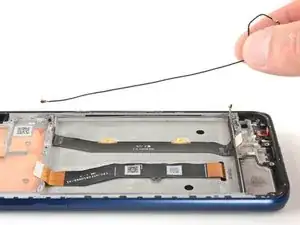

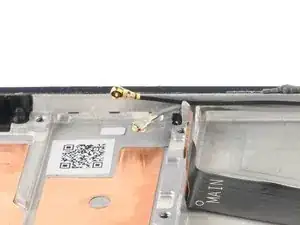

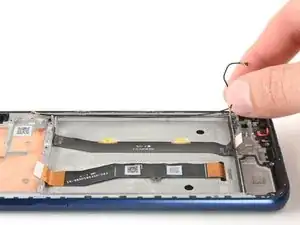

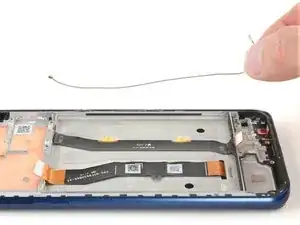

Захватите и извлеките чёрный антеннный кабель из его углубления в рамке.

При сборке оставьте 5 мм запаса на верхних концах антенных кабелей.

Захватите и извлеките серый антеннный кабель из его углубления в рамке.

Используйте пинцет, чтобы отслоить и удалить пенную полоску со дна углубления под батарею.

Разогрейте iOpener и приложите его к кабелю платы на две минуты.

iOpener может прилипнуть к остаткам от батареи. Очистите окружающую поверхность высококонцентрированным изопропиловым спиртом (свыше 90%), чтобы предотвратить это.

Можно также использовать фен, термофен или жарочную плиту, но будьте осторожны, чтобы не перегреть телефон — экран подвержен повреждению от тепла.

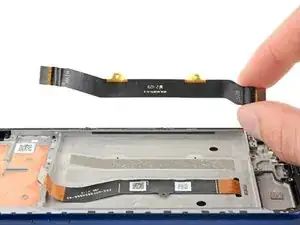

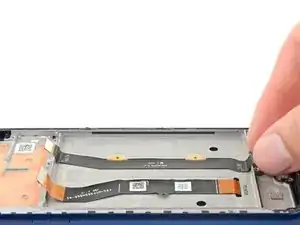

Захватите верхний конец кабеля платы.

Отделите и удалите кабель из рамки.

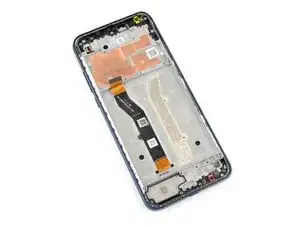

Остался только экран.
