Замена фронтальной камеры Motorola Moto G Play (2021)

Разрядите аккумулятор до 25% или ниже и выключите телефон перед началом работы.

Разогрейте iOpener и приложите его к левой кромке крышки на две минуты.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Прикрепите присоску к задней крышке как можно ближе к центру левой кромки.

Сильным и равномерным усилием потяните присоску вверх, чтобы создать зазор между крышкой и рамкой.

Вставьте в зазор монтажную лопатку.

Проводите монтажной лопаткой взад-вперёд вдоль левой кромки, чтобы разрезать клей.

Оставьте лопатку внизу слева, чтобы клей не запечатался снова.

Вставьте и проведите второй монтажной лопаткой к нижнему правому углу, чтобы разрезать клей.

Оставьте лопатку вставленной, чтобы нижняя кромка не запечаталась.

Повторите эту процедуру для правой и верхней кромок крышки.

Сканер отпечатков пальцев подключён к плате хрупким кабелем. Его нужно освободить перед снятием крышки.

Хватайте и приподнимите нижнюю кромку крышки.

При подъёме задней крышки отлейте и отклейте сканер отпечатков от неё.

Схватите и снимите заднюю крышку.

Если крышка всё ещё прилипает к рамке, проведите лопатку по краям телефона, чтобы разрезать оставшийся клей.

Примечания по сборке:

Это хорошее место, чтобы протестировать телефон перед окончательным закрытием. Следуйте этому руководству для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Чтобы прикрепить крышку с помощью специально вырезанных клеевых прокладок, следуйте этому руководству.

Чтобы прикрепить крышку с помощью ленты, следуйте этому руководству.

Отогните сканер отпечатков влево, от корпуса телефона.

Не сгибайте ленту и не перегибайте её резко.

Используйте крестовую отвёртку, чтобы отвинтить двенадцать винтов длиной 3.9 мм, фиксирующих крышку платы.

Вставьте заострённый конец лопатки между нижним правым углом крышки платы и рамкой.

Подденьте крышку вверх, пока не сможете схватить её пальцами.

Возьмите нижнюю кромку крышки платы и снимите её с рамки.

Используйте заострённый конец лопатки, чтобы приподнять и отключить пружинный разъём аккумулятора.

Чтобы снова присоединить пружинные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При несоосном соединении контакты могут погнуться и получить неисправимый ущерб.

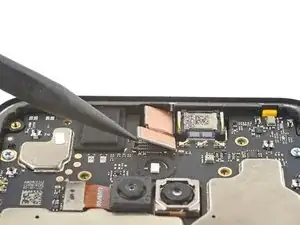

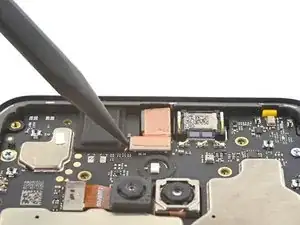

Используйте заострённый конец лопатки, чтобы приподнять и отключить пружинный разъём фронтальной камеры.

Камера может выскочить из платы. Работайте медленно, чтобы не потерять её.

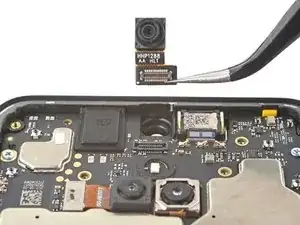

Снимите камеру.

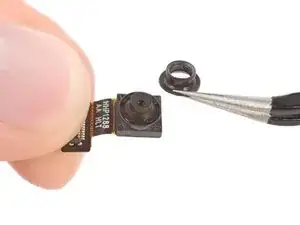

С помощью пинцета захватите и снимите уплотнительное кольцо из корпуса фронтальной камеры.

При необходимости перенесите этот корпус на новую камеру.
