Замена камеры глубины в Motorola Moto G Play (2021)

Разрядите батарею до 25% или ниже и полностью выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к левой кромке задней крышки на две минуты.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к воздействию тепла.

Прикрепите присоску к задней крышке как можно ближе к центру левой кромки.

Резко и ровно тяните присоску вверх, чтобы создать зазор между крышкой и рамкой.

Вставьте монтажную лопатку в образовавшийся зазор.

Проводите монтажной лопаткой взад-вперёд вдоль левой кромки, чтобы разрезать клей.

Оставьте лопатку внизу слева, чтобы клей не зафиксировался обратно.

Вставьте и проведите второй монтажной лопаткой до правого нижнего угла, чтобы разрезать клей.

Оставьте лопатку вставленной, чтобы нижняя кромка не приклеилась обратно.

Повторите этот процесс для правой и верхней кромок крышки.

Считыватель отпечатков пальцев подключён к плате тонким шлейфом. Его нужно освободить перед тем, как снимать крышку.

Возьмите нижнюю кромку крышки и приподнимите её.

При подъёме задней крышки отлейте и отклейте считыватель отпечатков от неё.

Возьмите и снимите заднюю крышку.

Если крышка всё ещё приклеивается к рамке, проведите лопаткой по краям телефона, чтобы разрезать оставшийся клей.

Примечания по сборке:

Это хорошее место, чтобы протестировать телефон перед окончательной герметизацией. Следуйте этому руководству для выполнения аппаратного теста. Перед продолжением убедитесь, что телефон полностью выключен.

Чтобы приклеить заднюю крышку с помощью заранее вырезанных наклеек, следуйте этому руководству.

Чтобы приклеить заднюю крышку с помощью ленты, следуйте этому руководству.

Откиньте считыватель отпечатков влево, от телефона.

Не складывайте и не сгибайте резко шлейф.

Используйте крестовую отвёртку, чтобы выкрутить двенадцать винтов длиной 3.9 мм, крепящих крышку материнской платы.

Вставьте остроконечный конец лопатки между правым нижним углом крышки материнской платы и рамкой.

Подденьте крышку вверх, пока не сможете схватить её пальцами.

Возьмите нижнюю кромку крышки материнской платы и снимите её с рамки.

Используйте остроконечный конец лопатки, чтобы поддеть и отключить нажимной разъём аккумулятора.

Чтобы снова подключить нажимные разъёмы, аккуратно совместите их и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться и получить необратимые повреждения.

Используйте остроконечный конец лопатки, чтобы поддеть и отключить нажимной разъём считывателя отпечатков.

Золотая стрелка указывает направление, откуда следует поддеть.

Снимите считыватель отпечатков пальцев пальцами или пинцетом.

Будьте осторожны при работе с хрупким шлейфом.

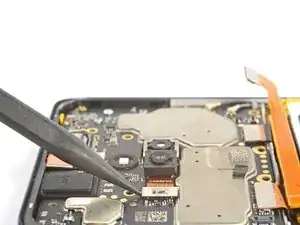

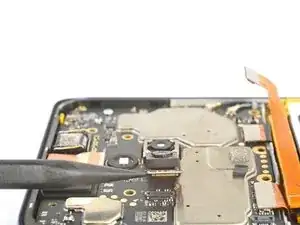

Используйте остроконечный конец лопатки, чтобы поддеть и отключить нажимной разъём камеры глубины.

Камера может выпрыгнуть из материнской платы. Работайте медленно, чтобы не потерять её.

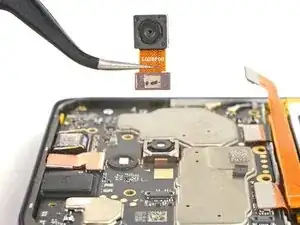

Удалите камеру.
